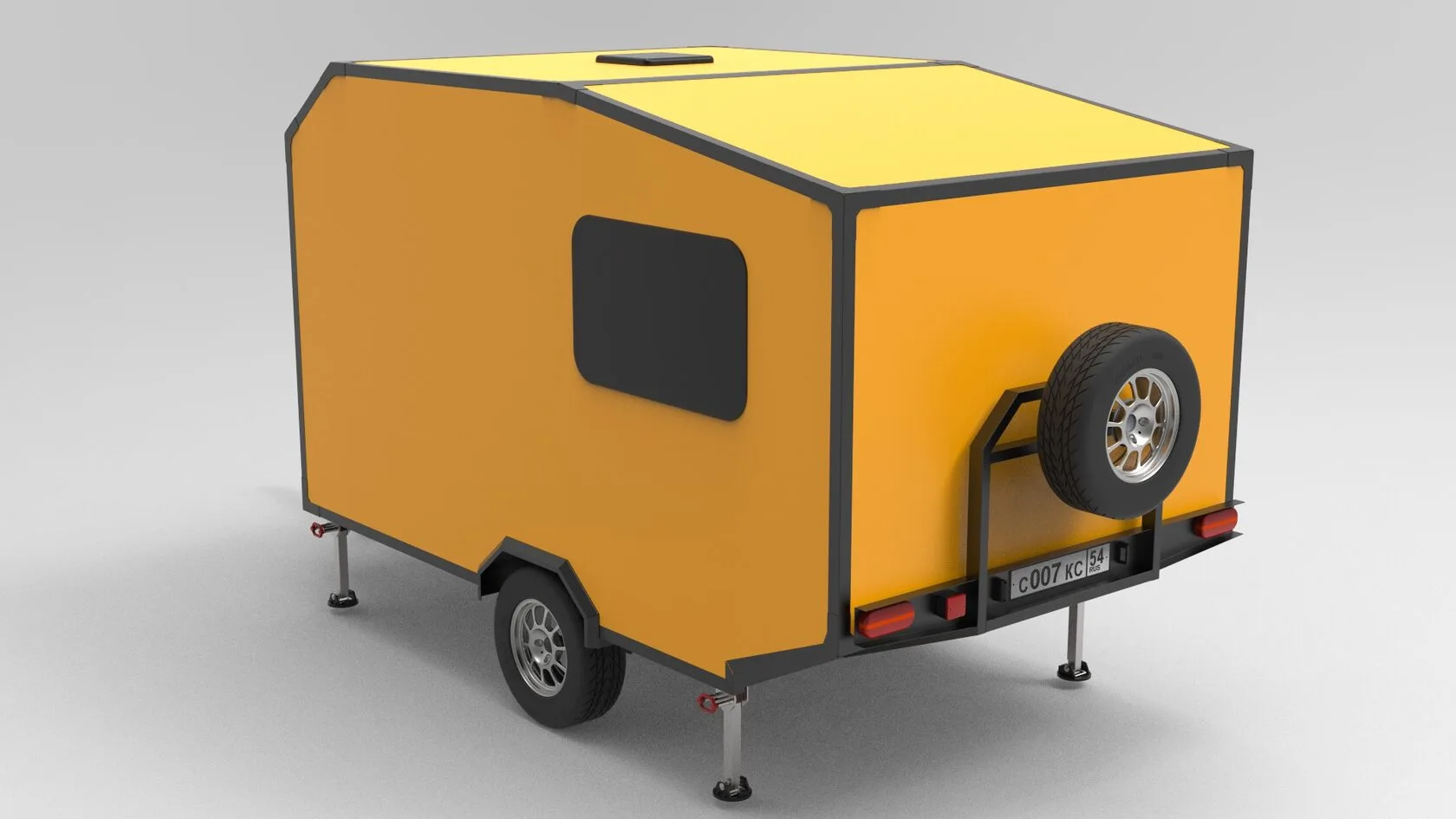

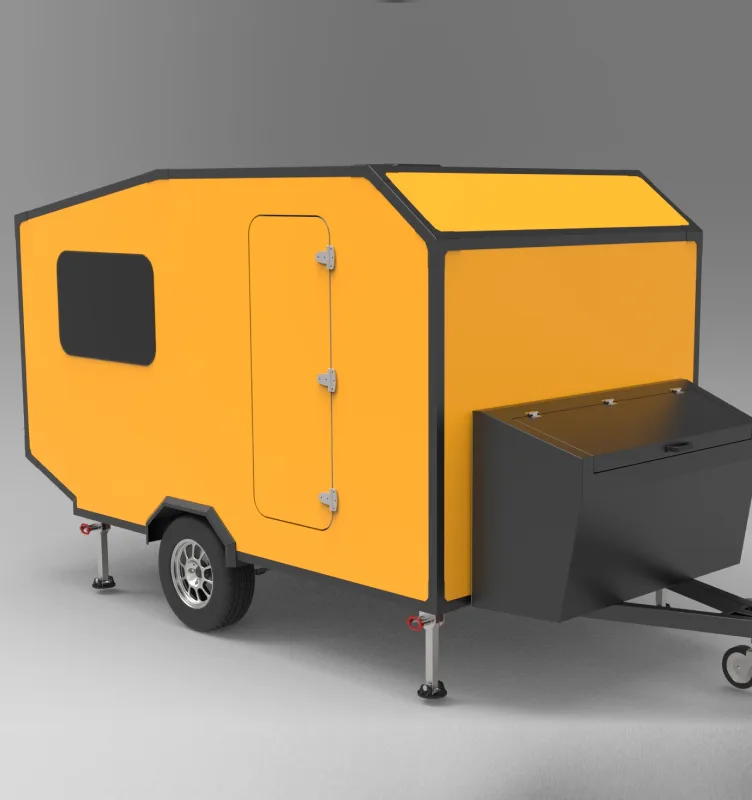

Пример сборки кемпера XL
Кемпинг – это возможность максимально близко познакомиться с дикой природой, не отказывая себе в комфорте.
Обзор проекта
Что представляет собой проект?
Разработанный короб со всем внутренним наполнением (кровать, фасады, перегородки, кухня, закладные под холодильник (при его наличии в проекте), места для расположения органов управления и т.д.). Т.е. приобретая данный проект и сделав раскрой всех деталей на ЧПУ фрезере, Вы получаете готовый короб, который необходимо доукомплектовать для комфортного путешествия, а именно: водо/электроснабжение, фурнитура, отделка внутренняя и внешняя, матрасы и т.д.
Данных комплектующих в проекте нет, но будут даны ориентиры (ссылки) на элементы, которые были использованы при разработке проекта, такие как: окна, уплотнители, чем и как обшить снаружи (несколько вариантов), холодильник и направляющие под него, замок (нет врезки в проекте), бак. Все остальное подбирается исходя из своих потребностей, бюджета и вкусовых предпочтений. При необходимости, можно комплектующие оцифровать (например выбрали раковину и не уверены что она подойдет), в этом случае необходимо предоставить все габариты, это будет переведено в 3D модель (оцифровано) и после будет примерна на модуль в электронной модели (обсуждается отдельно).
Что входит в комплект
Перечень основной документации, подготовленной по данному проекту.
Полный комплект рабочих чертежей
Все чертежи предоставляются в формате PDF (готовые к печати на листах формата A3 и A4).
Файлы для резки (DXF)
Векторные контуры для лазерной, плазменной, фрезерной и гидроабразивной резки с ЧПУ.
Сборочные чертежи
Подробные инструкции по каждому узлу, наглядные схемы монтажа всех элементов с указанием мест установки деталей и узлов.
Список деталей
Технические характеристики и приобретенные компоненты*.
Основные характеристики кемпера

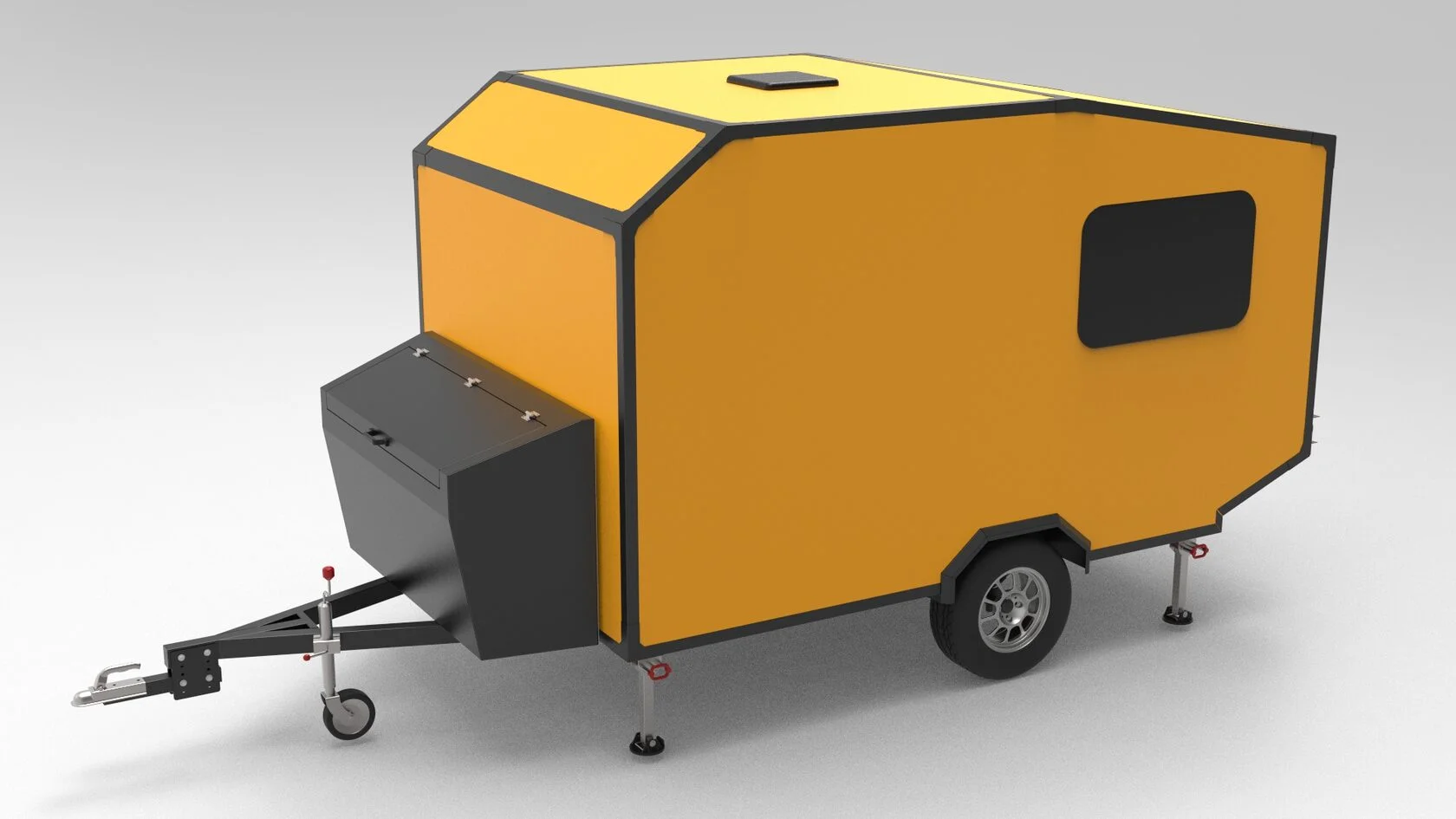

- Общие габариты, мм (с рамой по макс. точкая) — 5300д х 2400в х 2040ш.
Данная модель имеет следующие параметры

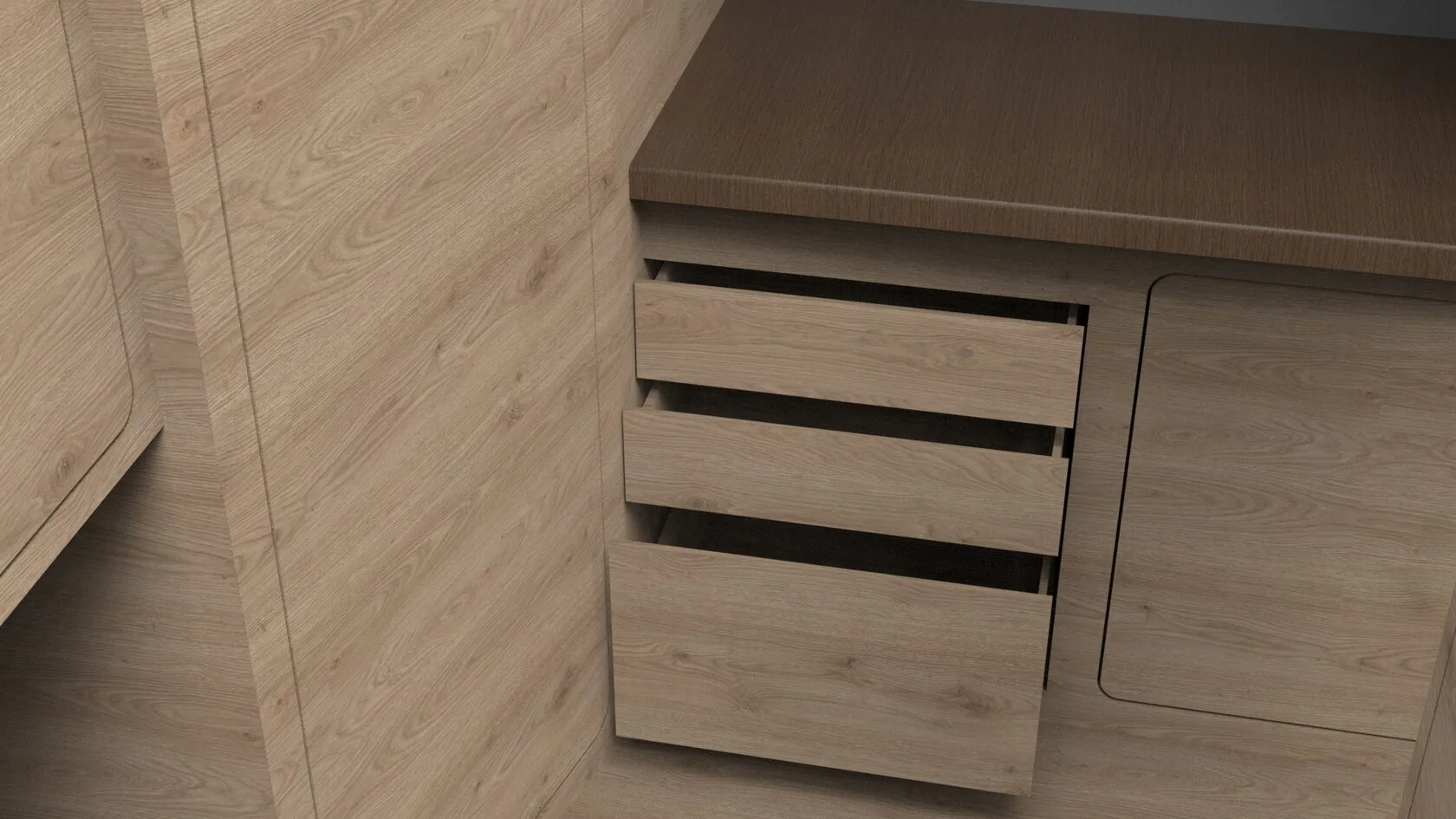

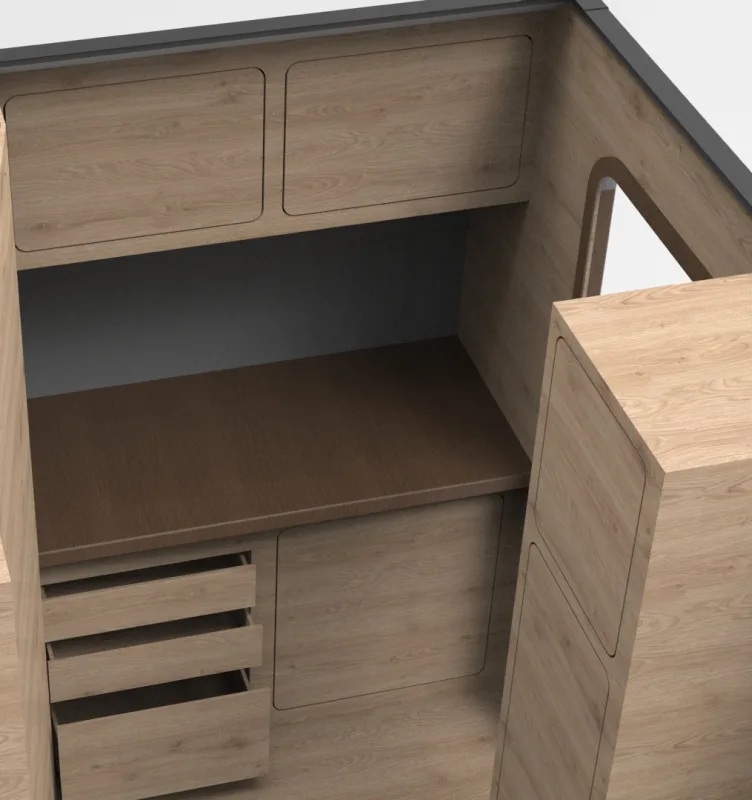

- Кухня: 2 ящика сверху, 3 выкатных ящика, 1 технический отсек под столешницей;
- Кухонная столешница 550х1160 мм;

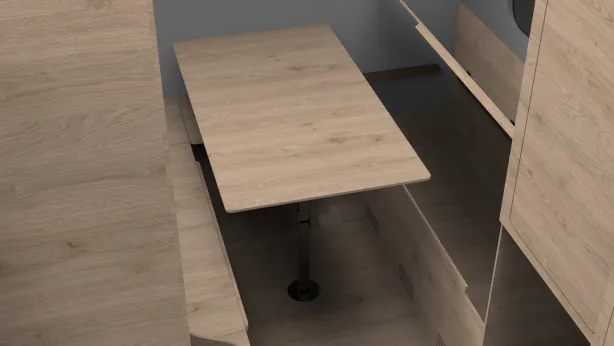

- Салон: Спальное место 1600 х 1950 мм;
- Ванная комната 1240 х 765 мм;
- Высота внутри в зоне кухни и до середины — 1850 мм;
- Бак для чистой воды — 70 л;
- Холодильник — 20 л;
- Общие параметры: Рундук спереди (мм) — 1600х900х550;
- Утепление по периметру 32 мм + нижняя часть 9 мм;
- Двойной пол с утеплением общей толщиной 48 мм;
- Окна 950х600 мм (или на выбор).
Комфорт класса «Люкс»
- Санузел: Отдельная комната 1240х765 мм (биотуалет + душ).
- Кухня: Внутренняя (не на улице!). Столешница 1160 мм, раковина, место под холодильник 20 л.
- Спальня: Кровать 1950х1600 мм (шире, чем дома!).
- Автономность: Проект предусматривает бак для чистой воды на 70 л.
Уникальная гибридная технология сборки
Мы применяем принцип «скелета и брони», который используется в дорогом яхтостроении и автодомах премиум-класса:

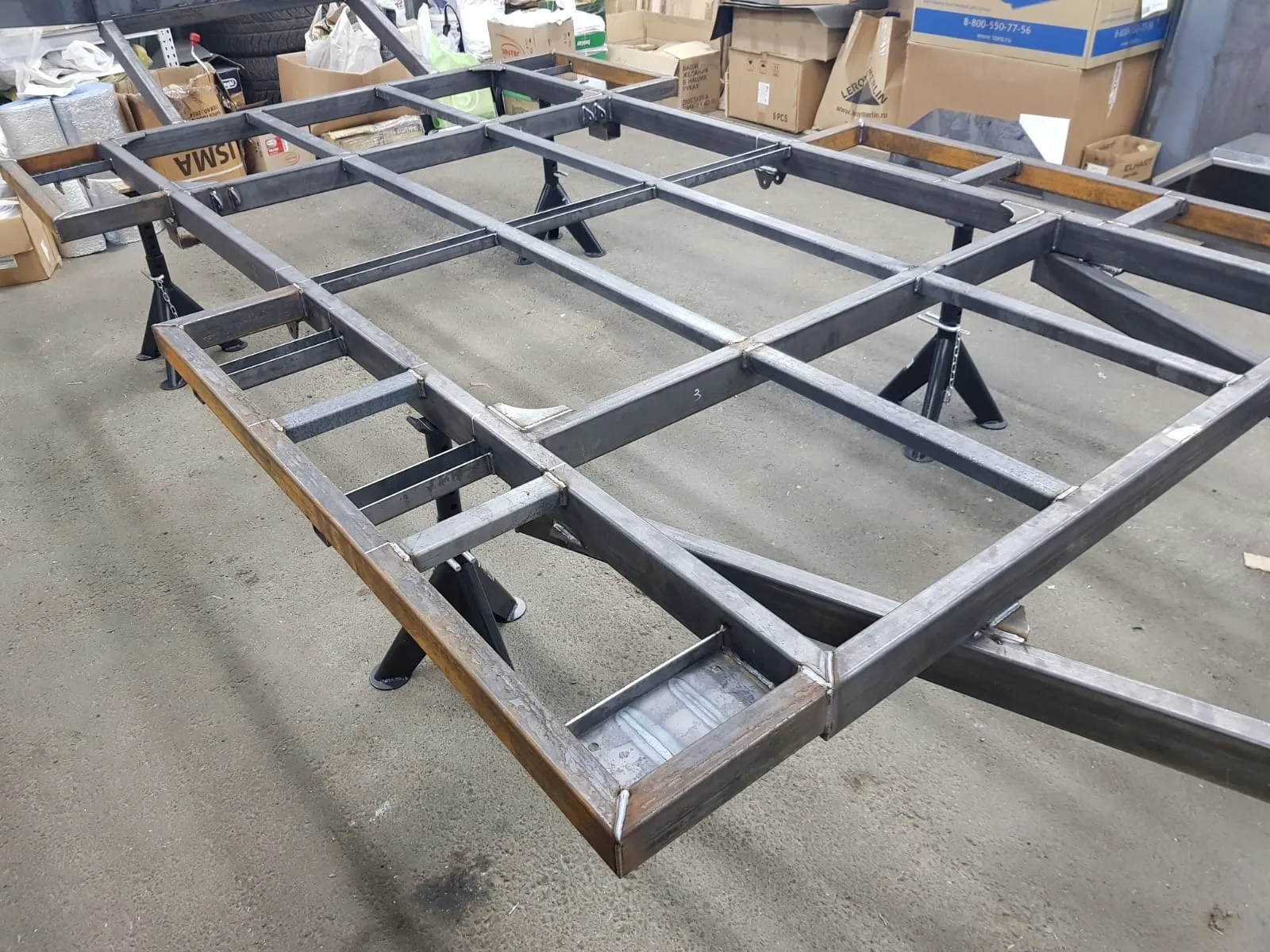

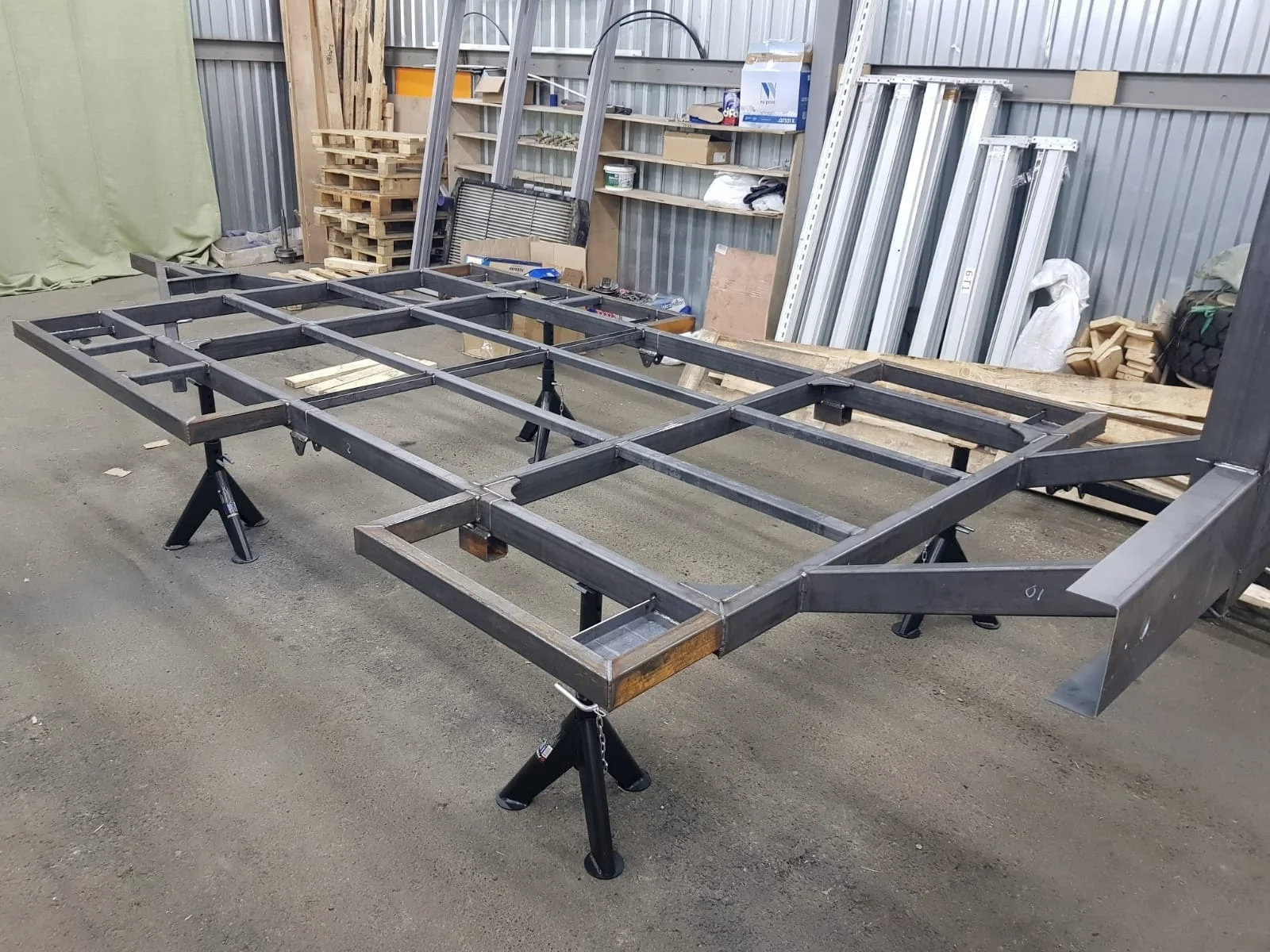

- Рама и Пол: На сварную раму устанавливается двойной утепленный пол (48 мм).

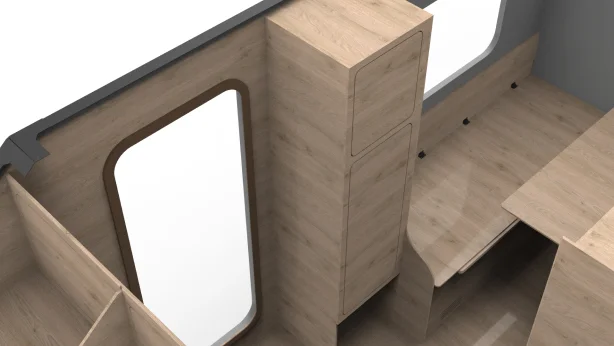

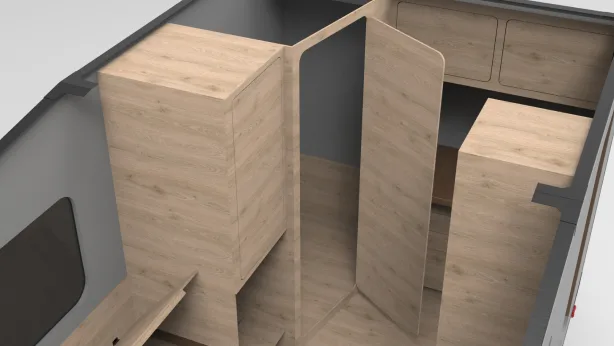

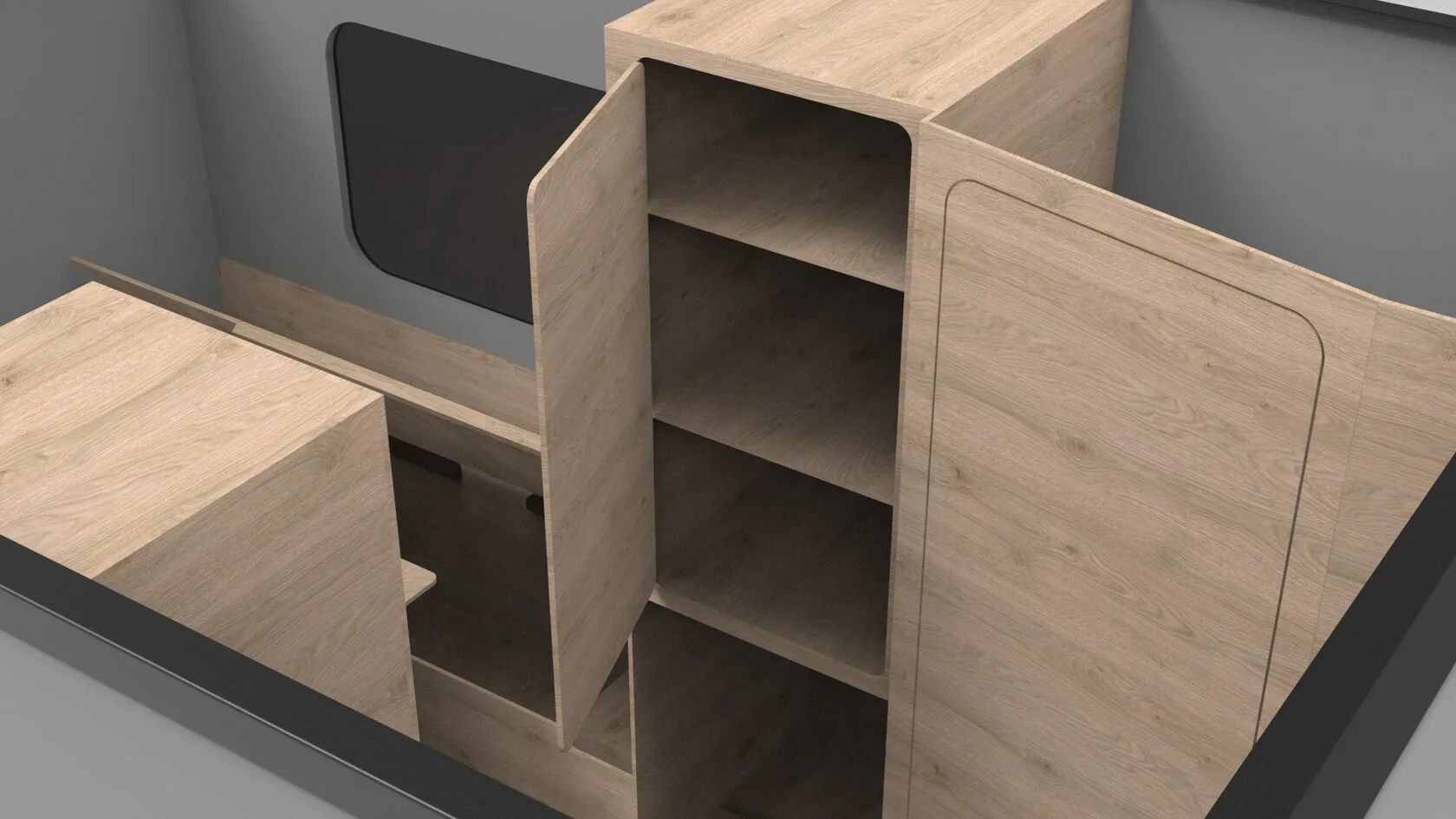

- Мебельный каркас: Сначала собирается вся внутренняя мебель из фанеры 9 мм (шип-паз). Именно мебель задает идеальную геометрию кузова и служит силовым каркасом.
- Сэндвич-панели: Затем каркас обшивается сэндвич-панелями (Пластик-Пена-Пластик, 32 мм), которые фрезеруются по чертежам.

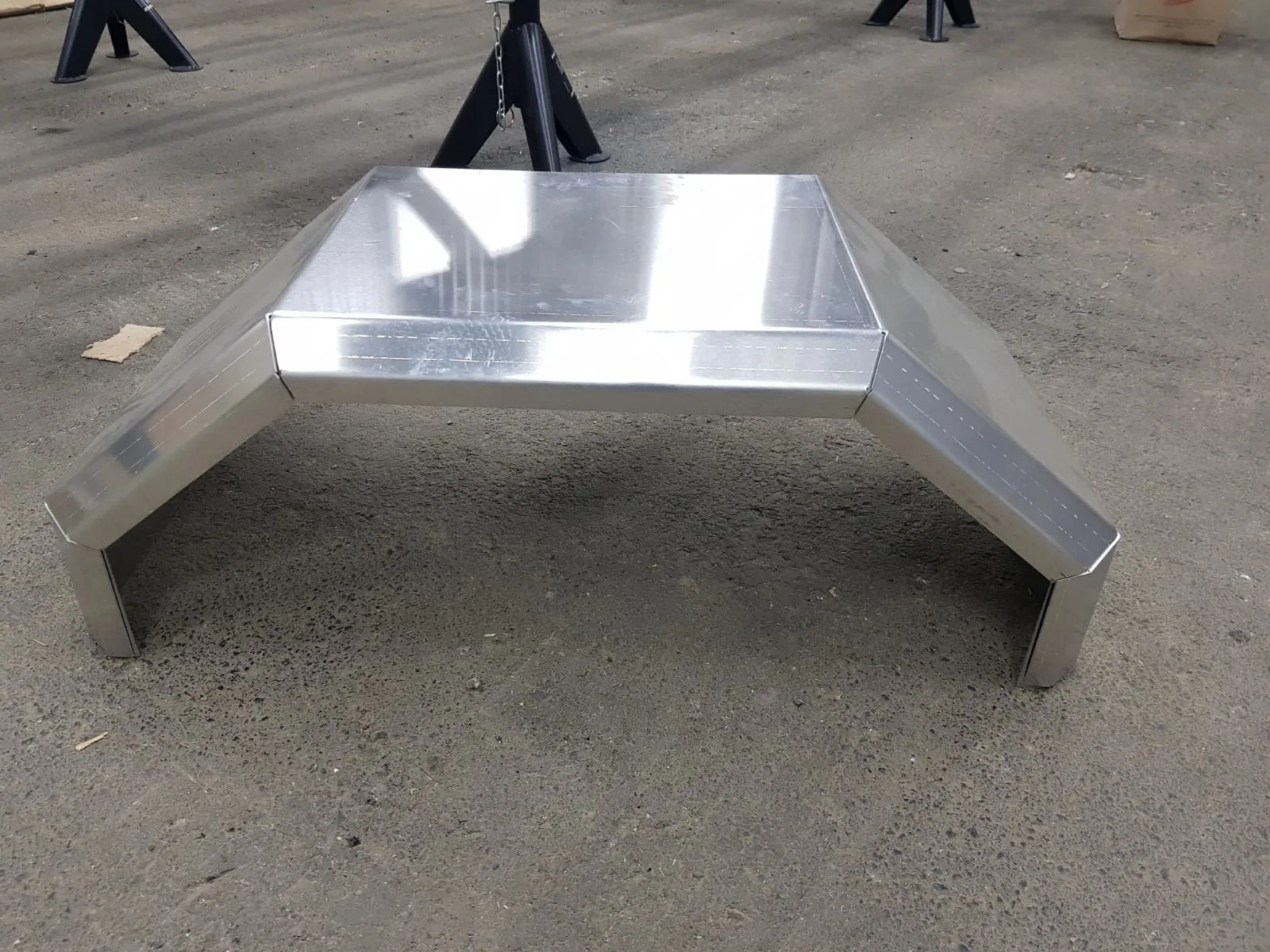

- Экзоскелет: Снаружи углы закрываются металлическим уголком (лазерная резка и гибка) и стягиваются уникальными коннекторами. Это придает кемперу феноменальную прочность и заводской вид.
Полный комплект («All-in-One»)
В отличие от других моделей, в стоимость этого проекта включено ВСЁ:
- Чертежи жилого модуля (Фанера + Сэндвич).

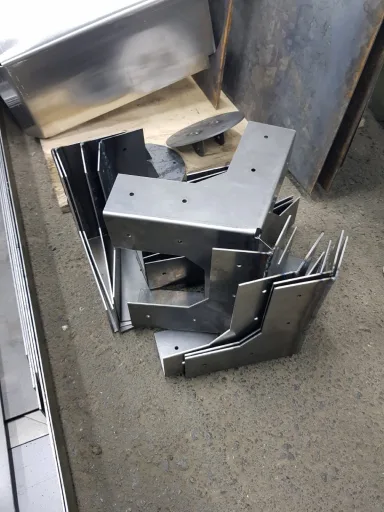

- Файлы для лазера и гибки (Внешний металл, уголки, коннекторы).

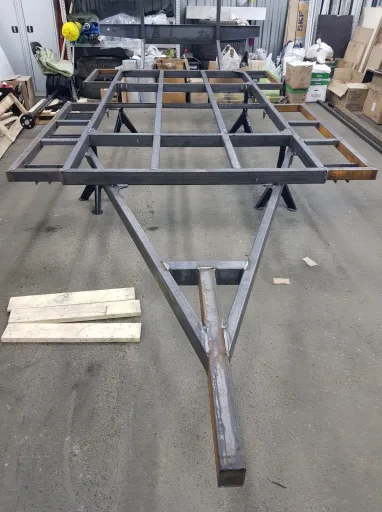

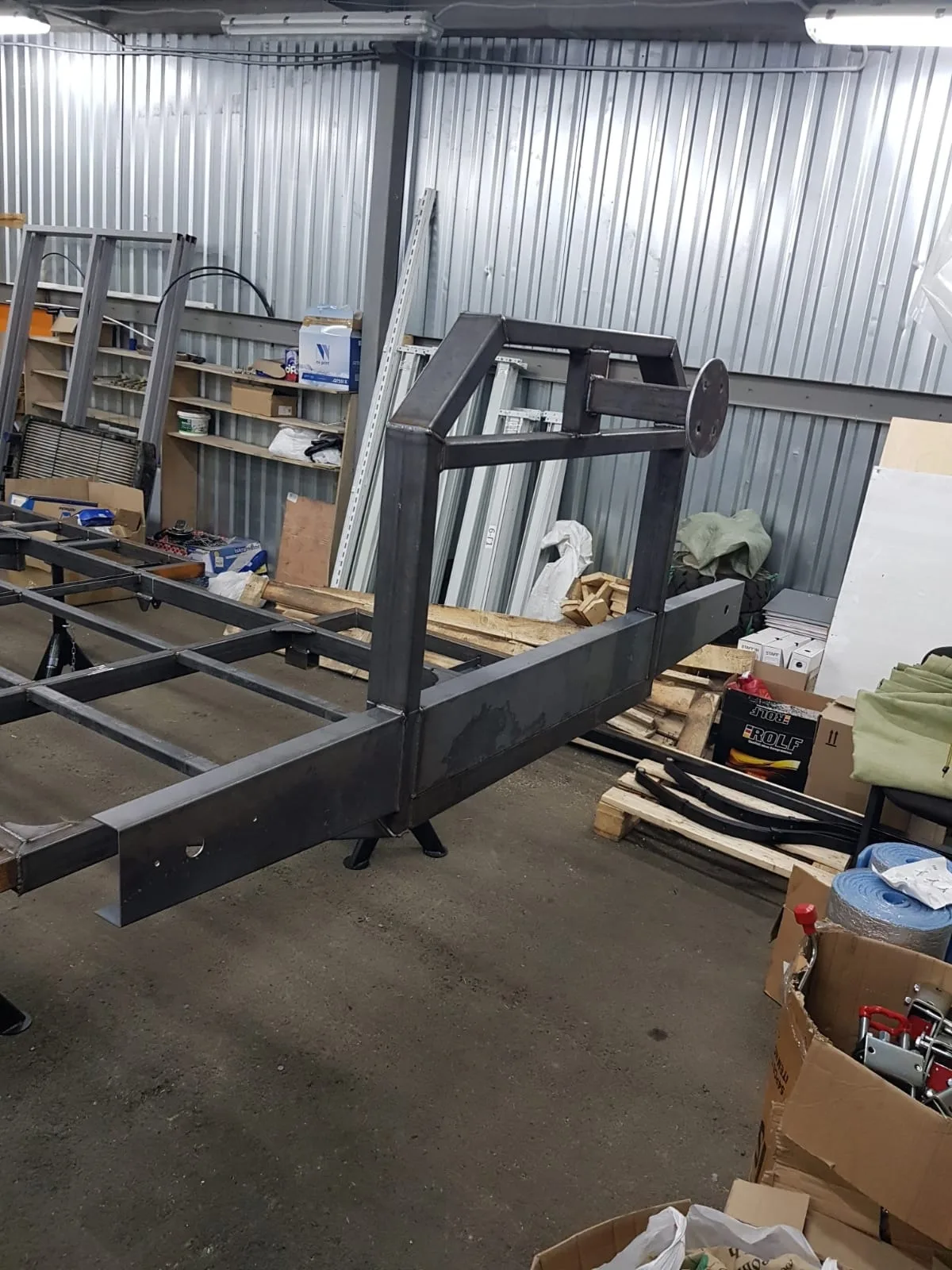

- Чертежи силовой Рамы.

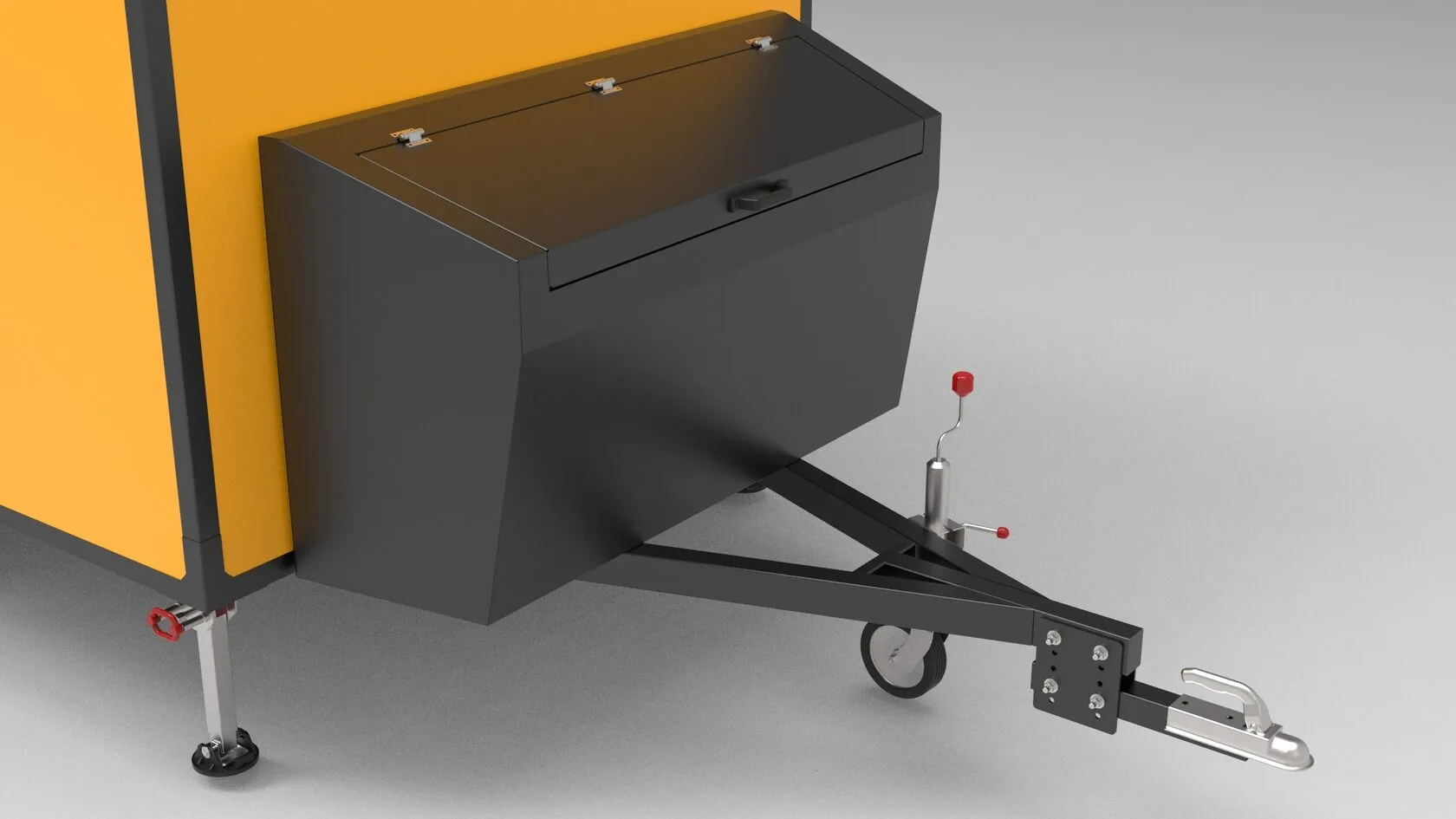

- Чертежи переднего металлического рундука (1600х900х550 мм).
