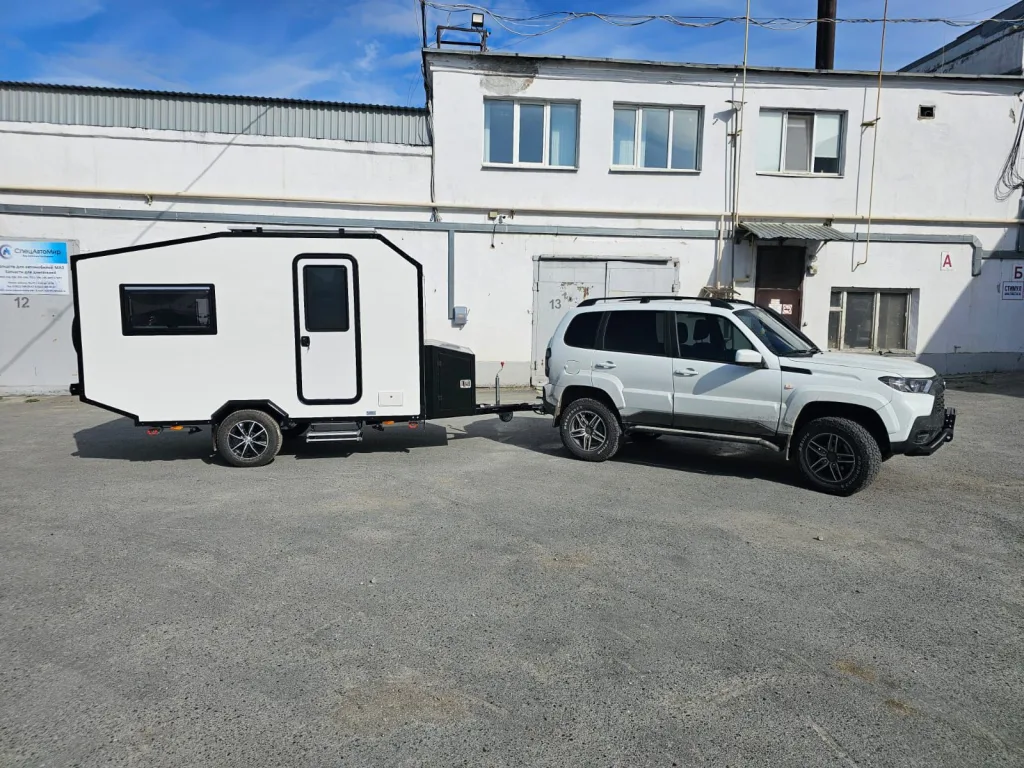

Экспедиционный Кемпер «XL» (Душ + Туалет)

Описание товара

На смену данной модели была разработана модель HUSH, больше спальных мест, более технологичная сборка, меньше вес.

Пакет документации разработан для мелкосерийного производства или единичной сборки.

Внимание! Это самый сложный, дорогой и технологичный проект в нашей коллекции. Только для опытных мастеров.

О модели «XL» (Expedition Caravan): Это полноценный дом на колесах, в котором можно жить автономно неделями. Главные отличия от «капель» — возможность стоять в полный рост (высота 1850 мм) и наличие полноценного санузла (душ + туалет) внутри модуля.

Уникальная гибридная технология сборки: Мы применяем принцип «скелета и брони», который используется в дорогом яхтостроении и автодомах премиум-класса:

• Рама и Пол: На сварную раму устанавливается двойной утепленный пол (48 мм).
• Мебельный каркас: Сначала собирается вся внутренняя мебель из фанеры 9 мм (шип-паз). Именно мебель задает идеальную геометрию кузова и служит силовым каркасом.
• Сэндвич-панели: Затем каркас обшивается сэндвич-панелями (Пластик-Пена-Пластик, 32 мм), которые фрезеруются по чертежам.
• Экзоскелет: Снаружи углы закрываются металлическим уголком (лазерная резка и гибка) и стягиваются уникальными коннекторами. Это придает кемперу феноменальную прочность и заводской вид.

Комфорт класса «Люкс»:

• Санузел: Отдельная комната 1240х765 мм (биотуалет + душ).
• Кухня: Внутренняя (не на улице!). Столешница 1160 мм, раковина, место под холодильник 20 л.
• Спальня: Кровать 1950х1600 мм (шире, чем дома!).
• Автономность: Проект предусматривает бак для чистой воды на 70 л.

Полный комплект («All-in-One»): В отличие от других моделей, в стоимость этого проекта включено ВСЁ:

• Чертежи жилого модуля (Фанера + Сэндвич).
• Файлы для лазера и гибки (Внешний металл, уголки, коннекторы).
• Чертежи силовой Рамы.
• Чертежи переднего металлического рундука (1600х900х550 мм).

Данная модель имеет следующие параметры:

• Кухня: 2 ящика сверху, 3 выкатных ящика, 1 технический отсек под столешницей;
• Кухонная столешница 550х1160 мм;
• Салон: Спальное место 1600 х 1950 мм;
• Ванная комната 1240 х 765 мм;
• Высота внутри в зоне кухни и до середины — 1850 мм;
• Бак для чистой воды — 70 л;
• Холодильник — 20 л;
• Общие параметры: Рундук спереди (мм) — 1600х900х550;
• Утепление по периметру 32 мм + нижняя часть 9 мм;
• Двойной пол с утеплением общей толщиной 48 мм;
• Окна 950х600 мм (или на выбор).

Основные характеристики кемпера:

• Общие габариты, мм (с рамой по макс. точкая) — 5300д х 2400в х 2040ш.

Карты раскроя (Nesting) в комплекте. В состав проекта включены профессиональные карты раскроя — оптимизированные схемы раскладки деталей на листы. Это инженерное решение позволяет вам заранее точно рассчитать бюджет на материалы, избежав лишних закупок, и существенно снизить стоимость услуг ЧПУ-резки, так как вы предоставляете производству не разрозненные векторы, а готовую схему компоновки, адаптированную под доступные форматы фанеры.

Что представляет собой проект? Разработанный короб со всем внутренним наполнением (кровать, фасады, перегородки, кухня, закладные под холодильник (при его наличии в проекте), места для расположения органов управления и т.д.). Т.е. приобретая данный проект и сделав раскрой всех деталей на ЧПУ фрезере, Вы получаете готовый короб, который необходимо доукомплектовать для комфортного путешествия, а именно: водо/электроснабжение, фурнитура, отделка внутренняя и внешняя, матрасы и т.д.

Данных комплектующих в проекте нет, но будут даны ориентиры (ссылки) на элементы, которые были использованы при разработке проекта, такие как: окна, уплотнители, чем и как обшить снаружи (несколько вариантов), холодильник и направляющие под него, замок (нет врезки в проекте), бак. Все остальное подбирается исходя из своих потребностей, бюджета и вкусовых предпочтений. При необходимости, можно комплектующие оцифровать (например выбрали раковину и не уверены что она подойдет), в этом случае необходимо предоставить все габариты, это будет переведено в 3D модель (оцифровано) и после будет примерна на модуль в электронной модели (обсуждается отдельно).

Для кого этот проект? Для тех, кто умеет думать, читать сложные чертежи и работать руками. Это вызов вашему мастерству, результатом которого станет автодом заводского уровня, рыночная цена которого переваливает за 1.5 — 2 млн рублей.

3D модель в состав проекта не входит и не продается!
