Тележка для инструментов, ЯИ14.24

Описание товара

Пакет чертежей для самостоятельного изготовления профессиональной инструментальной тележки повышенной вместимости.

Внимание! Это цифровой товар. Вы приобретаете комплект конструкторской документации для самостоятельного изготовления, а не готовую мебель.

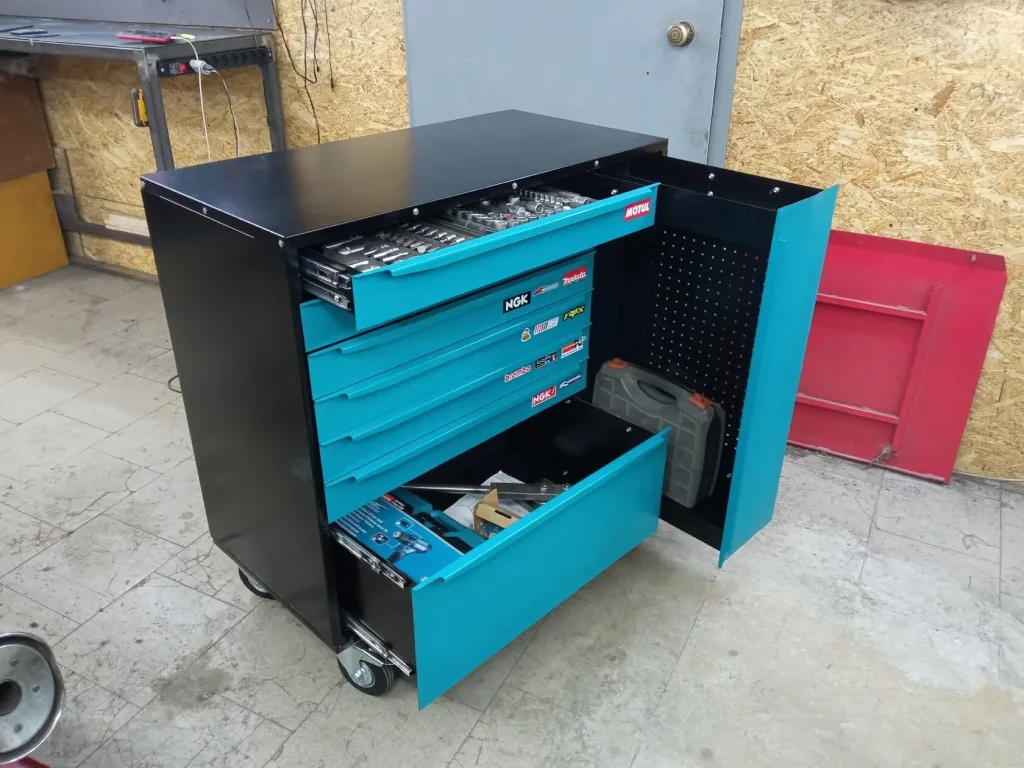

О конструкции: Проект профессиональной инструментальной тележки повышенной вместимости. В отличие от хлипких бюджетных аналогов, эта модель построена на сварном каркасе из профильной трубы. Это обеспечивает максимальную жесткость и грузоподъемность — можно смело катать по неровному полу цеха.

Конфигурация (8 отсеков):

• 6 малых ящиков: Для ключей, головок, отверток и мелочевки.
• 1 глубокий нижний ящик: Для крупного электроинструмента (болгарки, шуруповерты).
• 1 вертикальный выдвижной ящик (справа): Уникальная фишка проекта. Идеален для хранения высокой химии (WD-40, очистители, краска), смазок или длинного инструмента.

Технология сборки: Детали ящиков и обшивки спроектированы под лазерную резку и гибку (точное позиционирование, заводской вид). Сборка рамы — сварка.

Характеристики тележки:

• Общие габариты — 946 (ш) х 469 (г) х 823 (в), (без опор);
• Выкатные ящики в кол-ве 6 шт: 4 малых (465х650х74) и 1 большой (465х650х234);
• Вертикальный ящик в кол-ве 1 шт — 182(ш) х 750(в) х 465(г), лист с перфорацией отв. ф 5,5 мм, шаг 25х25, а также двумя полками сверху и снизу;
• Используемые толщины стали 1,2 и 1,5 мм;
• Колеса, резиновые (диаметр 75 мм), 2 — неповоротных, 1 — поворотное, 1 — поворотное с тормозом;
• Каркас — профильная труба 20х20х2 и 20х40х2;
• Полновыдвижные направляющие 450 мм.

Инфо по листовому материалу:

• 1 лист 1250х2500 — 1,2 мм — 12,5 м (реза);
• 2 листа 1250х2500 — 1,5 мм — 51 м (реза).

3D модель в состав проекта не входит и не продается!
