Тележка для инструментов, v2

Описание товара

Пакет чертежей для самостоятельного изготовления инструментальной тележки.

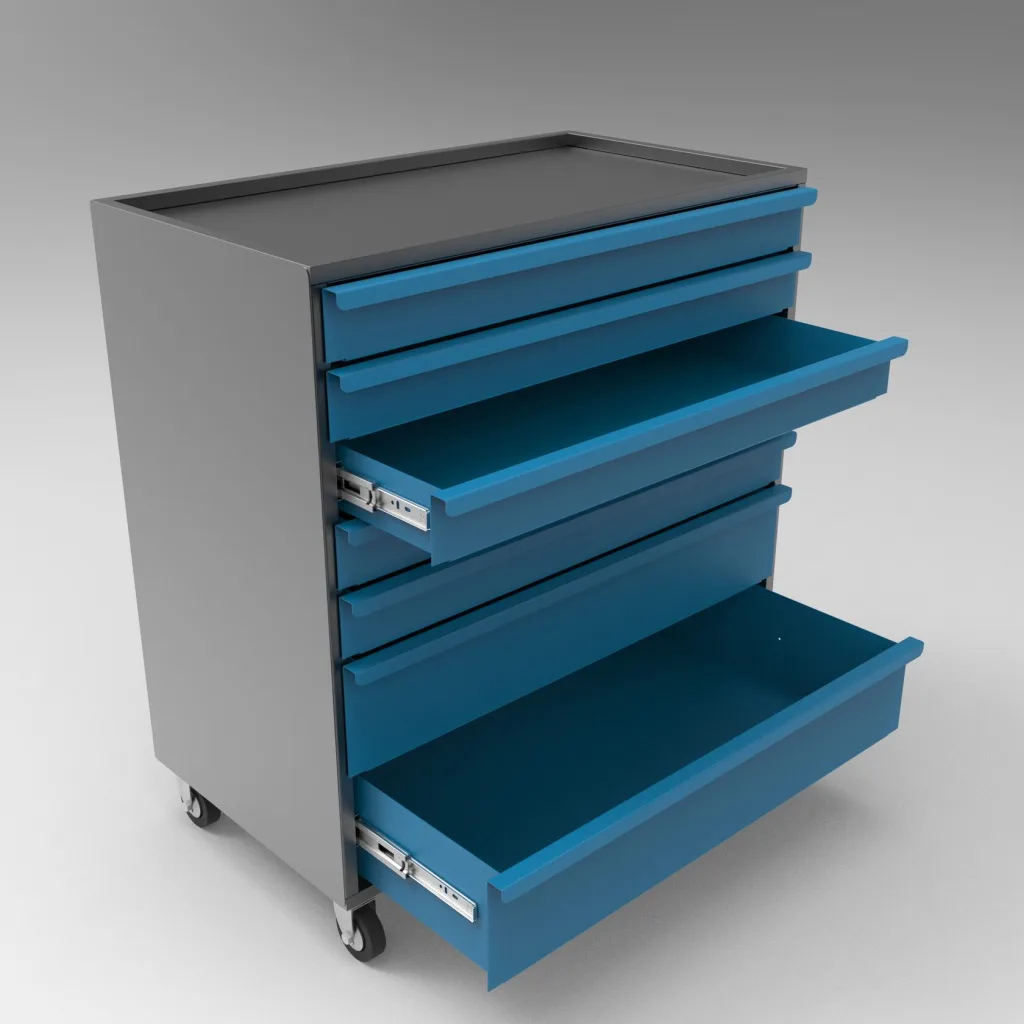

О конструкции: Классическая инструментальная тележка на 7 секций — самый популярный формат для автосервиса и гаража. В отличие от версии на 6 ящиков, здесь добавлена еще одна полка малой высоты. Это позволяет удобнее рассортировать ручной инструмент (ложементы с ключами, головками, отвертками), чтобы всё лежало в один слой и было на виду. Основа конструкции — сварной каркас из профильной трубы, что делает тележку практически вечной и устойчивой к ударам, в отличие от полностью листовых магазинных аналогов.

Конфигурация (7 ящиков):

• 5 малых ящиков: Оптимально для ложементов и мелкого инструмента;
• 2 больших нижних ящика: Для электроинструмента, съемников и крупных деталей.

Как собрать: Проект универсален. Детали можно заказать на лазерной резке (файлы DXF готовы) для идеальной точности, либо, благодаря простой геометрии, раскроить металл самостоятельно болгаркой и собрать в гараже.

Характеристики тележки:

• Общие габариты, мм: — 822 (ш) х 464 (г) х 800 (в), (без опор);
• Выкатные ящики в кол-ве 7 шт: 5 малых (445х754х78) и 2 больших (445х754х150);
• Используемая сталь 2 мм (4 полосы), 1,2 и 0,8 мм (обшивка);
• Колеса, резиновые (диаметр 75 мм), 2 — неповоротных, 1 — поворотное, 1 — поворотное с тормозом;
• Каркас — профильная труба 20х20х2;
• Полновыдвижные направляющие 450 мм;

Необходимое кол-во листов:

• 1,2 мм — 2 листа;
• 0,8 мм — 1 лист;
• 2 мм (можно другую) — формат заготовки 680х180 мм.

3D модель в состав проекта не входит и не продается!
