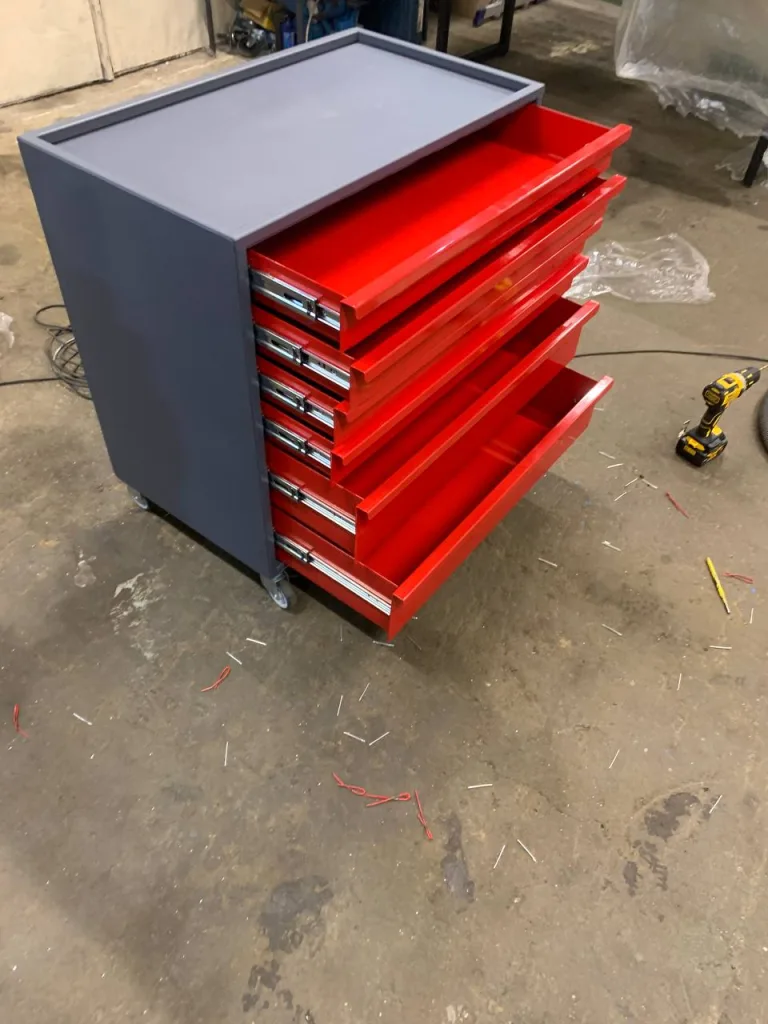

Тележка для инструментов, v1

Описание товара

Пакет чертежей для самостоятельного изготовления инструментальной тележки.

О конструкции: Самая простая и надежная модель в нашей линейке. Идеальный проект выходного дня для начинающего мастера. В основе — сварной каркас из профильной трубы, обшитый листовым металлом. Такая конструкция прощает ошибки новичков и выдерживает огромные нагрузки (можно использовать как верстак).

Конфигурация (6 ящиков):

• 4 малых ящика: Для ручного инструмента;
• 2 больших нижних ящика: Для электроинструмента и крупных вещей.

Особенности сборки: Проект подготовлен в двух вариантах:

• Для лазера (DXF): Отдали файлы на резку — получили идеальный конструктор;
• Для ручного раскроя: Геометрия деталей простая (прямоугольная), поэтому при желании весь раскрой можно сделать болгаркой (УШМ), используя чертежи PDF, и согнуть вручную.

Характеристики тележки:

• Общие габариты — 820х460х720 (без опор);
• Выкатные ящики в кол-ве 6 шт: 4 малых (445х754х78) и 2 больших (445х754х150);
• Используемая сталь 2 мм (4 полосы), 1,2 и 0,8 мм (обшивка);
• Колеса, резиновые (диаметр 50 мм), 2 — неповоротных, 1 — поворотное, 1 — поворотное с тормозом;
• Каркас — профильная труба 20х20х2;
• Полновыдвижные направляющие 450 мм;

Необходимое кол-во листов:

• 1,2 мм — 2 листа;
• 0,8 мм — 1 лист;
• 2 мм (можно другую) — формат заготовки 680х180 мм.

3D модель в состав проекта не входит и не продается!
