Пример сборки циркулярной пилы по металлу (пилы для сухой резки)
Соберите профессиональное оборудование для мастерской своими руками. От ленточных шлифовальных машин и сварочных столов до гидравлических прессов и тележек для инструментов – каждая чертежная схема оптимизирована для лазерной резки, фрезерования с ЧПУ и простой сборки.
Обзор проекта
Что представляет собой проект?

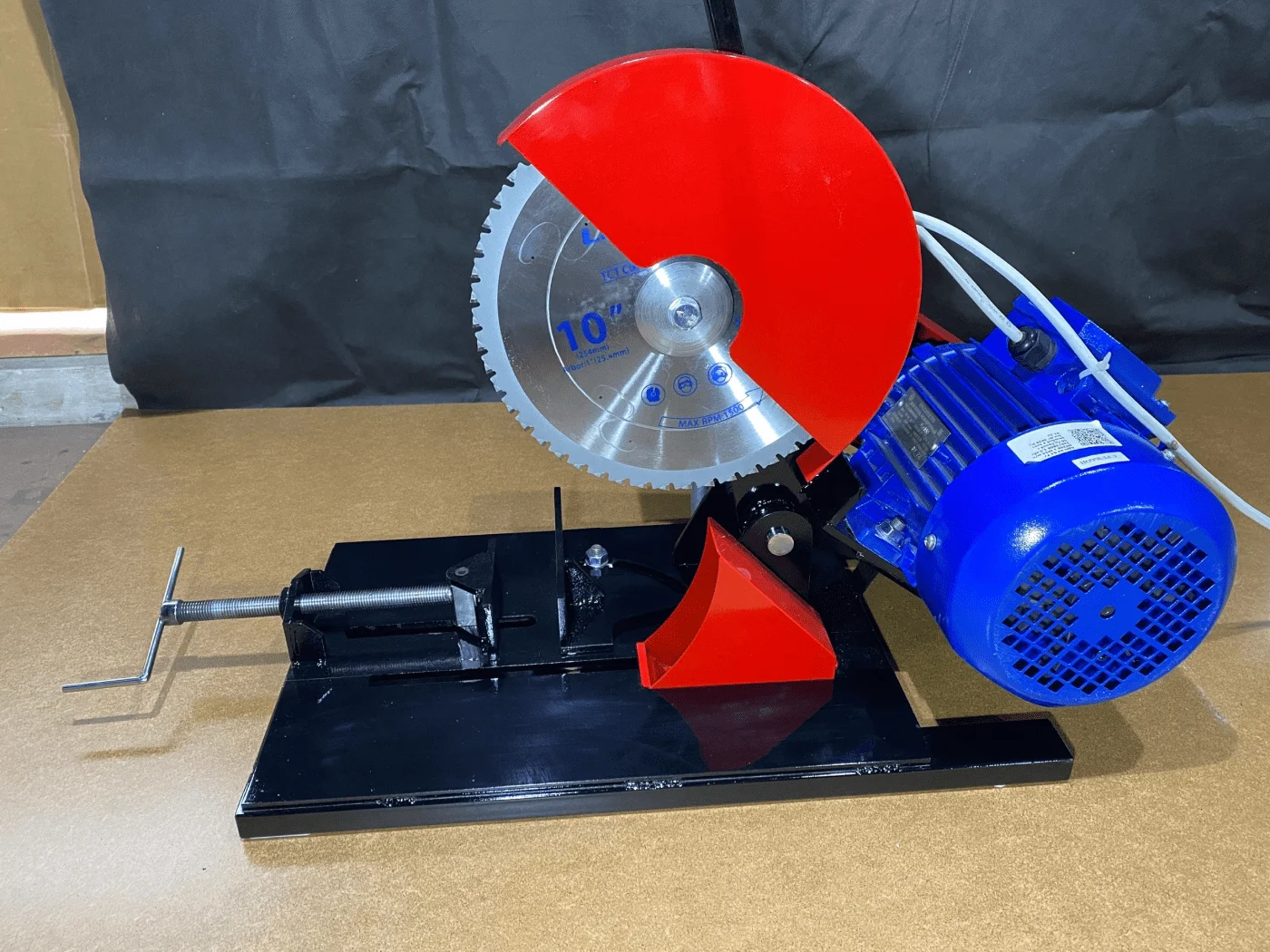

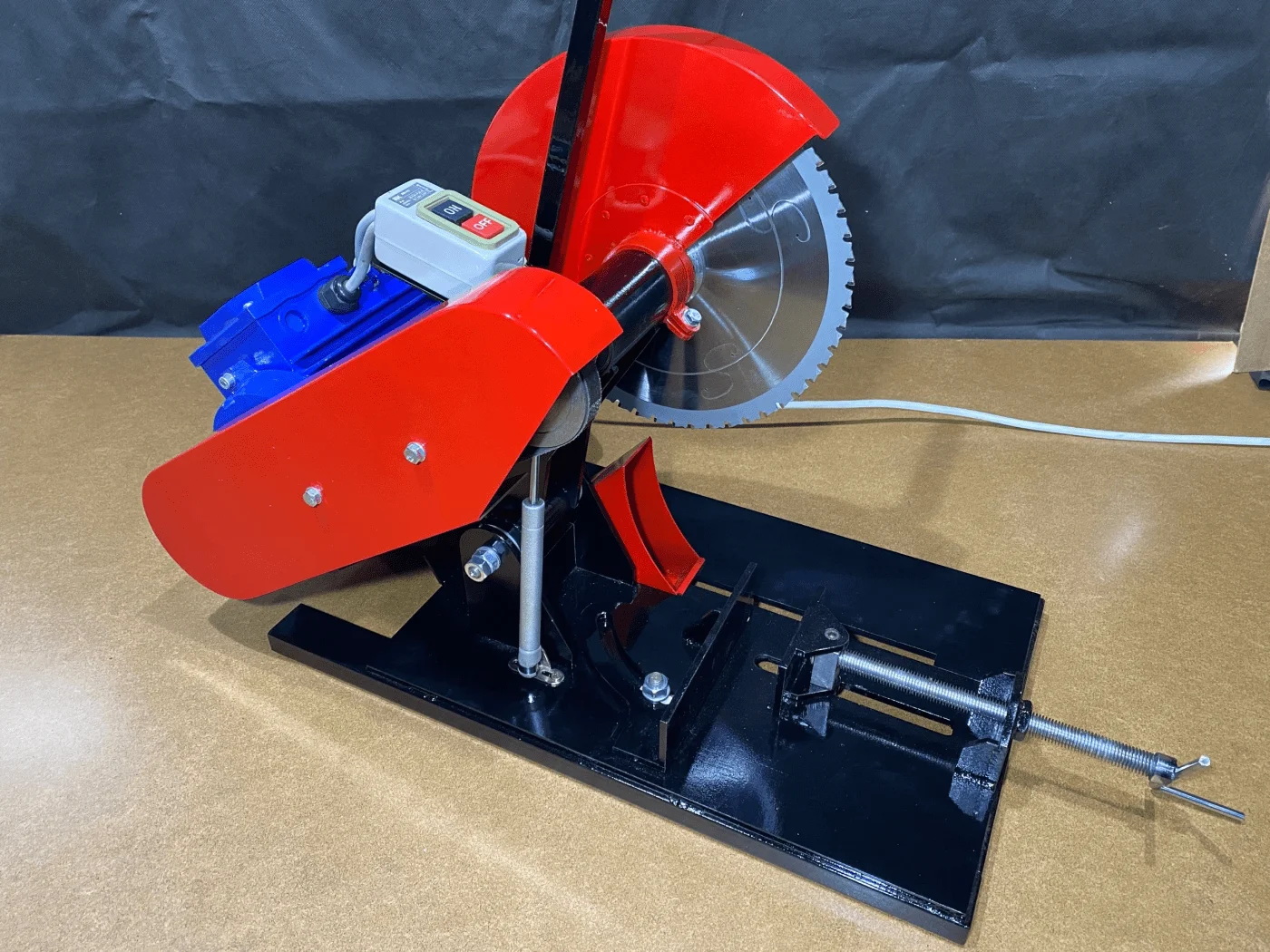

В чем фишка этого станка? Это профессиональная отрезная пила технологии Dry Cut («Сухой рез»). В отличие от обычных «монтажек» с абразивным кругом, здесь используется твердосплавный диск.
Преимущества перед абразивом:
- Чистый рез: Металл не перегревается, нет цветов побежалости, заусенец (грата) почти отсутствует. Деталь можно сразу варить.
- Точность: Жесткая рама из стали 6 мм (лазерный крой) и жесткий диск обеспечивают идеальный рез под углом, без увода в сторону (чем грешат дешевые штампованные станины).
- Тишина и ресурс: Использование асинхронного двигателя (в отличие от щеточных моторов на магазинных аналогах) позволяет работать в длительном режиме без перегрева и визга.
Что входит в комплект
Перечень основной документации, подготовленной по данному проекту.
Полный комплект рабочих чертежей
Все чертежи предоставляются в формате PDF (готовые к печати на листах формата A3 и A4).
Файлы для резки (DXF)
Векторные контуры для лазерной, плазменной, фрезерной и гидроабразивной резки с ЧПУ.
Сборочные чертежи
Подробные инструкции по каждому узлу, наглядные схемы монтажа всех элементов с указанием мест установки деталей и узлов.
Список деталей
Технические характеристики и приобретенные компоненты*.
Характеристики станка
- Общие габариты, мм: — 578х328х430*;
- Двигатель 1,5 кВт АИР80А2 на лапах, 1500 об/мин;
- Диск по металлу 254 мм с посадкой 25,4 мм (не абразивный!);

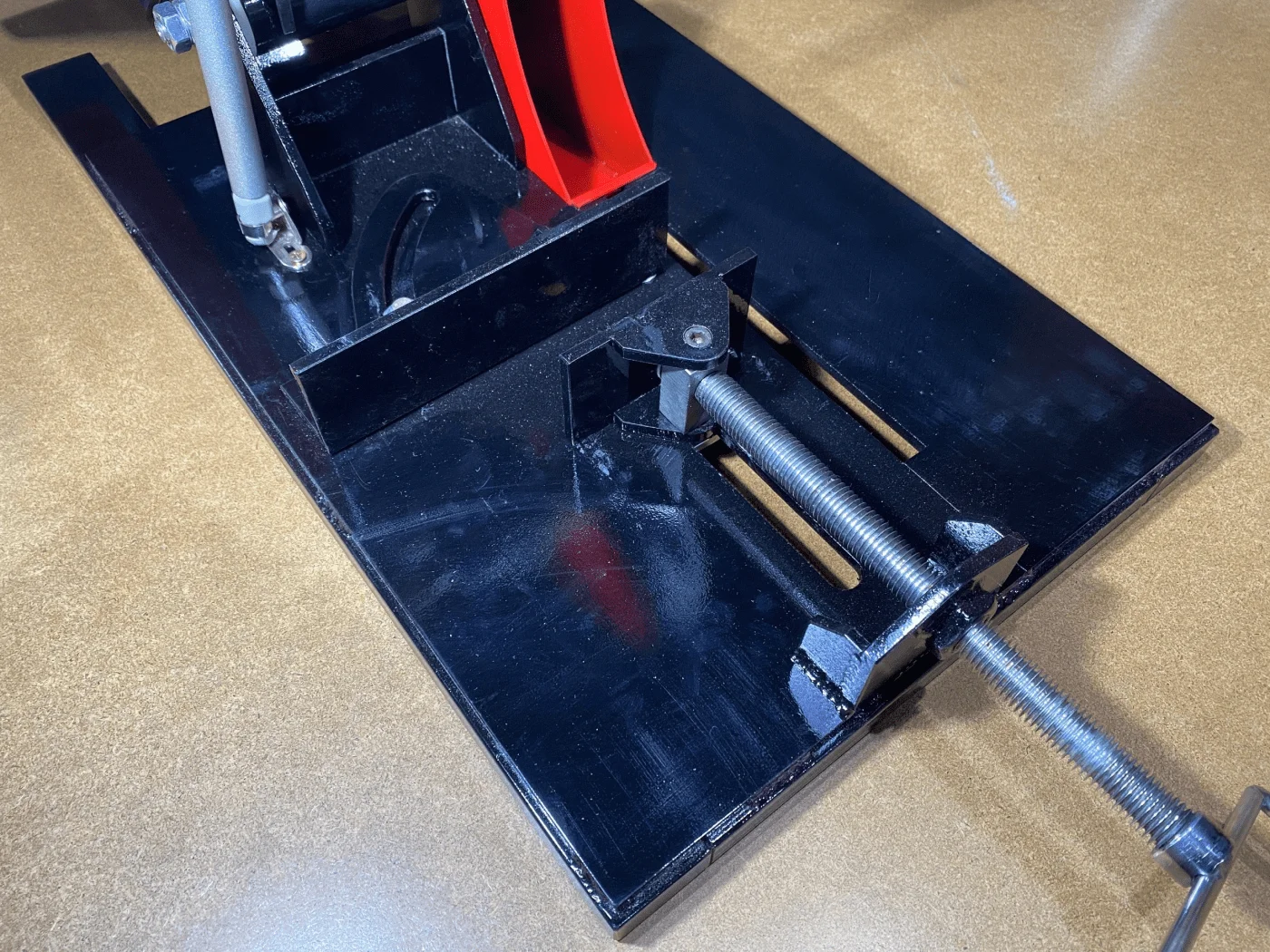

- Поворотные тиски с плавающим прижимным узлом;
- Характеристики реза: 100 х 60 под 90 град., 60 х 60 под 45 град.;
- Доп. позиции: защита ремня, защита диска, съемный опилкоприемник;
- Используемая сталь 1.2, 2 и 6 мм.
