Только цифровой товар Это загружаемый комплект чертежей, а не физический товар.

Станки и оборудование Цифровой товар

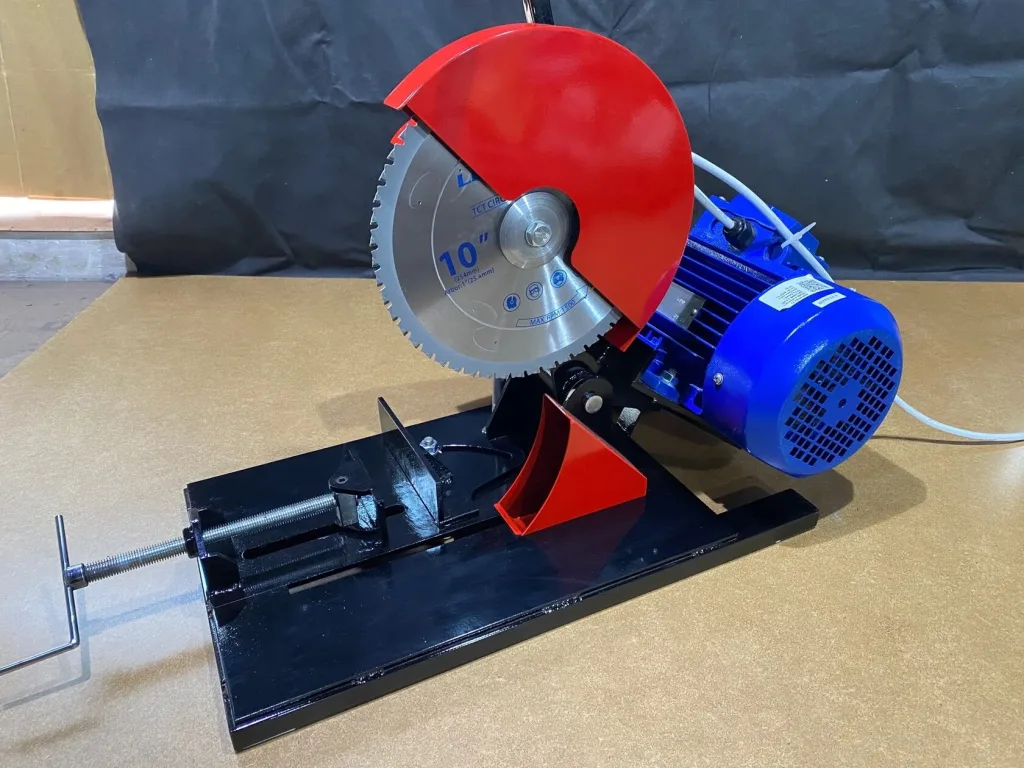

Монтажная пила сухого реза по металлу

☆☆☆☆☆

0 отзывов SKU: SKU0088

Сухой рез (без искр и перегрева) |Асинхронный двигатель | Диск [254] мм

6 100 ₽

Для юридических лиц стоимость услуг увеличивается на 15%.

↓

Мгновенное скачивание после покупки

После успешной оплаты файлы появятся в личном кабинете и будут отправлены на электронную почту.

PDF DXF

В корзину

Задать вопрос

Безопасная оплата Оплатите онлайн и получите доступ сразу.
Файлы для ЧПУ DXF-файлы подготовлены для производственной резки.
Чертежи от инженера Подготовлено для производства и самостоятельной сборки.

Описание товара

Пакет документации разработан для мелкосерийного производства или единичной сборки.

В чем фишка этого станка? Это профессиональная отрезная пила технологии Dry Cut («Сухой рез»). В отличие от обычных «монтажек» с абразивным кругом, здесь используется твердосплавный диск.

Преимущества перед абразивом:

Чистый рез: Металл не перегревается, нет цветов побежалости, заусенец (грата) почти отсутствует. Деталь можно сразу варить.
Точность: Жесткая рама из стали 6 мм (лазерный крой) и жесткий диск обеспечивают идеальный рез под углом, без увода в сторону (чем грешат дешевые штампованные станины).
Тишина и ресурс: Использование асинхронного двигателя (в отличие от щеточных моторов на магазинных аналогах) позволяет работать в длительном режиме без перегрева и визга.

Характеристики станка:

Общие габариты, мм: — 578х328х430*;
Двигатель 1,5 кВт АИР80А2 на лапах, 1500 об/мин;
Диск по металлу 254 мм с посадкой 25,4 мм (не абразивный!);
Поворотные тиски с плавающим прижимным узлом;
Характеристики реза: 100 х 60 под 90 град., 60 х 60 под 45 град.;
Доп. позиции: защита ремня, защита диска, съемный опилкоприемник;
Используемая сталь 1.2, 2 и 6 мм.

3D модель в состав проекта не входит и не продается!

Лучше всего подходит для:

Небольшие производственные цеха;
Начинающие мастера и мастера-любители;
Проекты для ЧПУ резки и сварки;
Изготовление оборудования по индивидуальному заказу.

Важное примечание!

Внимание! Это цифровой продукт. Вы приобретаете полный набор чертежей для самостоятельного изготовления, а не готовое физическое изделие.

Что входит в комплект

Файлы для резки (DXF)

Векторные контуры для лазерной, плазменной, фрезерной и гидроабразивной резки с ЧПУ.

Полный комплект рабочих чертежей

Все чертежи предоставляются в формате PDF (готовые к печати на листах формата A3 и A4).

Сборочные чертежи

Подробные инструкции по каждому узлу, наглядные схемы монтажа всех элементов с указанием мест установки деталей и узлов.

Список деталей

Технические характеристики и приобретенные компоненты*.

Характеристики файлов

Форматы файлов PDF, DXF

Единицы измерения Миллиметры / Сантиметры

Доставка Мгновенная цифровая загрузка

Рекомендации по применению Резка с ЧПУ, сварка, изготовление в цехе

Программное обеспечение Программа просмотра CAD-файлов, CAM-программа с поддержкой формата DXF

Лицензия и использование

Эти файлы предназначены для личного использования в мастерской и мелкосерийного производства. Передача, перепродажа или публичное распространение цифровых файлов запрещены.

Если вам требуются права на коммерческое производство, индивидуальные изменения или корпоративная лицензия, свяжитесь с нами до совершения покупки.
