Только цифровой товар Это загружаемый комплект чертежей, а не физический товар.

Станки и оборудование Цифровой товар

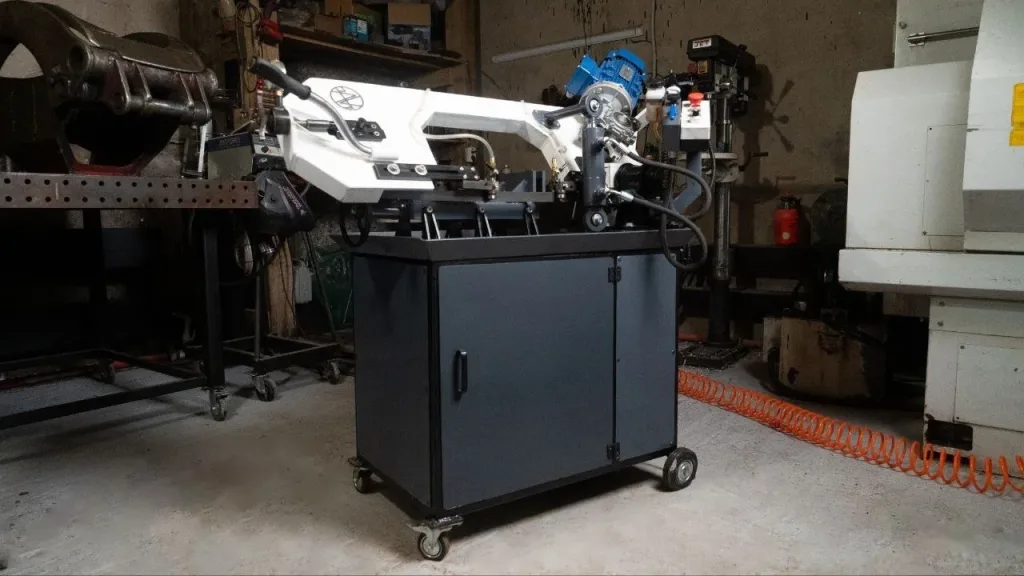

Ленточная пила по металлу

☆☆☆☆☆

0 отзывов SKU: SKU0003

Двигатель 1.1 – 1.5 кВт | Полотно 2480 мм (27 мм) | Поворотные тиски

18 700 ₽

Для юридических лиц стоимость услуг увеличивается на 15%.

↓

Мгновенное скачивание после покупки

После успешной оплаты файлы появятся в личном кабинете и будут отправлены на электронную почту.

PDF DXF

В корзину

Задать вопрос

Безопасная оплата Оплатите онлайн и получите доступ сразу.
Файлы для ЧПУ DXF-файлы подготовлены для производственной резки.
Чертежи от инженера Подготовлено для производства и самостоятельной сборки.

Описание товара

Пакет документации разработан для мелкосерийного производства или единичной сборки.

Основные характеристики:

Общие габариты, мм: Д х Ш х В — 1230 х 500 х 1160;
Распил заготовки, мм: до 220;
Длина ленточного полотна, мм: 2480 х 27 х 0,9;
На пиле установлены поворотные тиски;
Станок рассчитан под одноступенчатый мотор-редуктор NMRV 050;
Редуктор 1:30, двигатель 3ф 1,5кВт — 1500 об/мин;

Габариты «окна» для распиловки следующие: максимальное расстояние между направляющими узлами — 295 мм, тиски в максимально раздвинутом состоянии около 280 мм, но всегда их можно снять и поставить другие или свое приспособление. Высота от нижней кромки пилы до «выборки» в раме 260-265 мм.

Полное консультирование на всех этапах сборки. Изготовить шкивы можно путем сварки двух «блинов» и дальнейшей проточки на токарном станке (файлы DXF на них есть в комплекте).

3D модель в состав проекта не входит и не продается!

Лучше всего подходит для:

Небольшие производственные цеха;
Начинающие мастера и мастера-любители;
Проекты для ЧПУ резки и сварки;
Изготовление оборудования по индивидуальному заказу.

Важное примечание!

Внимание! Это цифровой продукт. Вы приобретаете полный набор чертежей для самостоятельного изготовления, а не готовое физическое изделие.

Что входит в комплект

Файлы для резки (DXF)

Векторные контуры для лазерной, плазменной, фрезерной и гидроабразивной резки с ЧПУ.

Полный комплект рабочих чертежей

Все чертежи предоставляются в формате PDF (готовые к печати на листах формата A3 и A4).

Сборочные чертежи

Подробные инструкции по каждому узлу, наглядные схемы монтажа всех элементов с указанием мест установки деталей и узлов.

Список деталей

Технические характеристики и приобретенные компоненты*.

Характеристики файлов

Форматы файлов PDF, DXF

Единицы измерения Миллиметры / Сантиметры

Доставка Мгновенная цифровая загрузка

Рекомендации по применению Резка с ЧПУ, сварка, изготовление в цехе

Программное обеспечение Программа просмотра CAD-файлов, CAM-программа с поддержкой формата DXF

Лицензия и использование

Эти файлы предназначены для личного использования в мастерской и мелкосерийного производства. Передача, перепродажа или публичное распространение цифровых файлов запрещены.

Если вам требуются права на коммерческое производство, индивидуальные изменения или корпоративная лицензия, свяжитесь с нами до совершения покупки.

Отзывы покупателей

Reviews

Отзывов пока нет.

Только зарегистрированные клиенты, купившие данный товар, могут публиковать отзывы.

Перед покупкой

FAQ о продукте

Основная информация о цифровой доставке, форматах файлов и использовании в производстве.

Нет. Это цифровой продукт для скачивания. После покупки вы получите чертежи в формате CAD и сопутствующие файлы.

Файлы становятся доступны сразу же после успешной оплаты через ваш аккаунт и по электронной почте, указанной в заказе.

Да. Файлы DXF предназначены для рабочего процесса резки с ЧПУ, но перед запуском в производство всегда следует проверять материал, масштаб и настройки станка.

Да. Если вам нужны другие размеры, материалы или изменения в проекте, воспользуйтесь формой запроса на индивидуальный проект.
