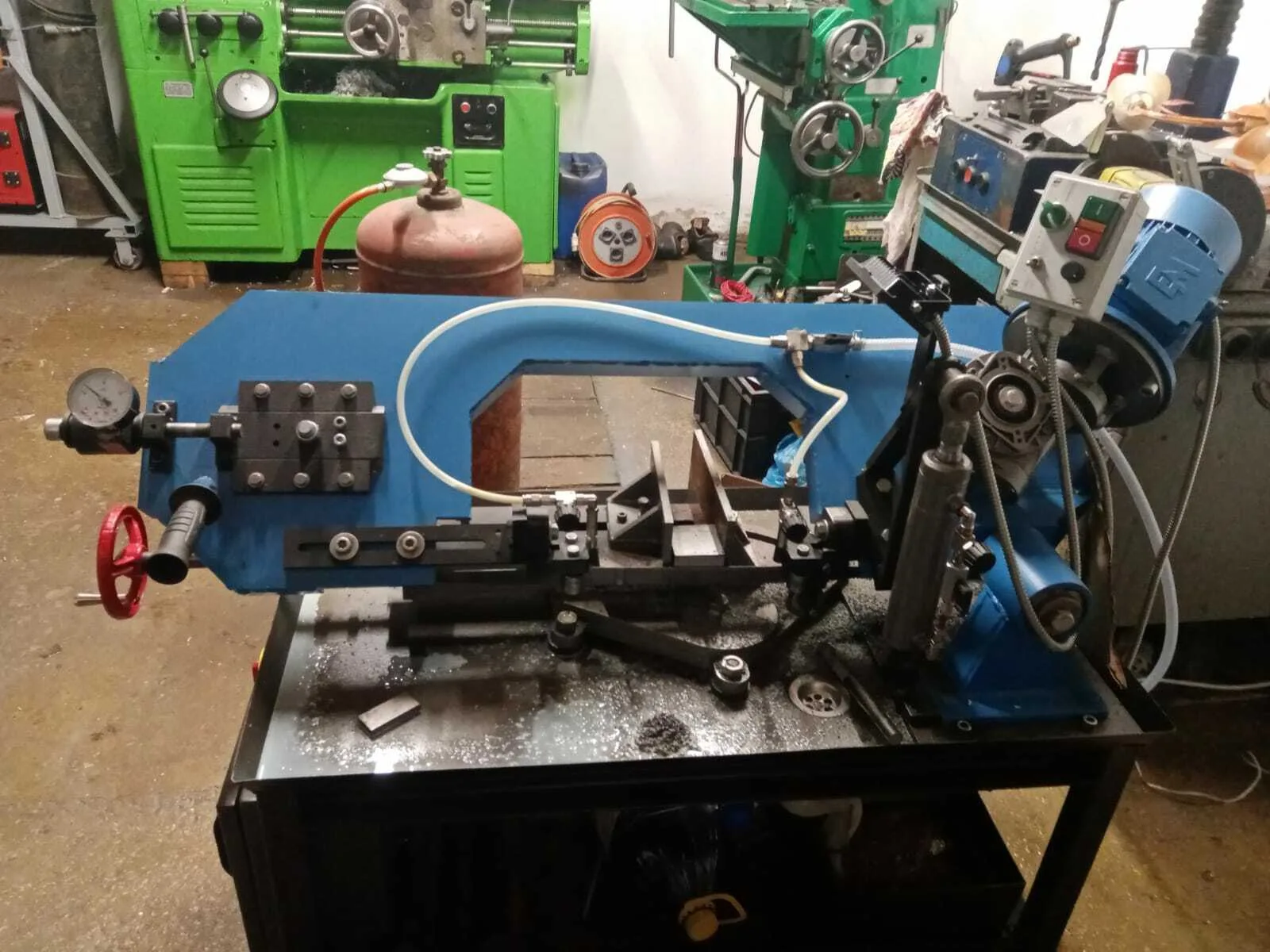

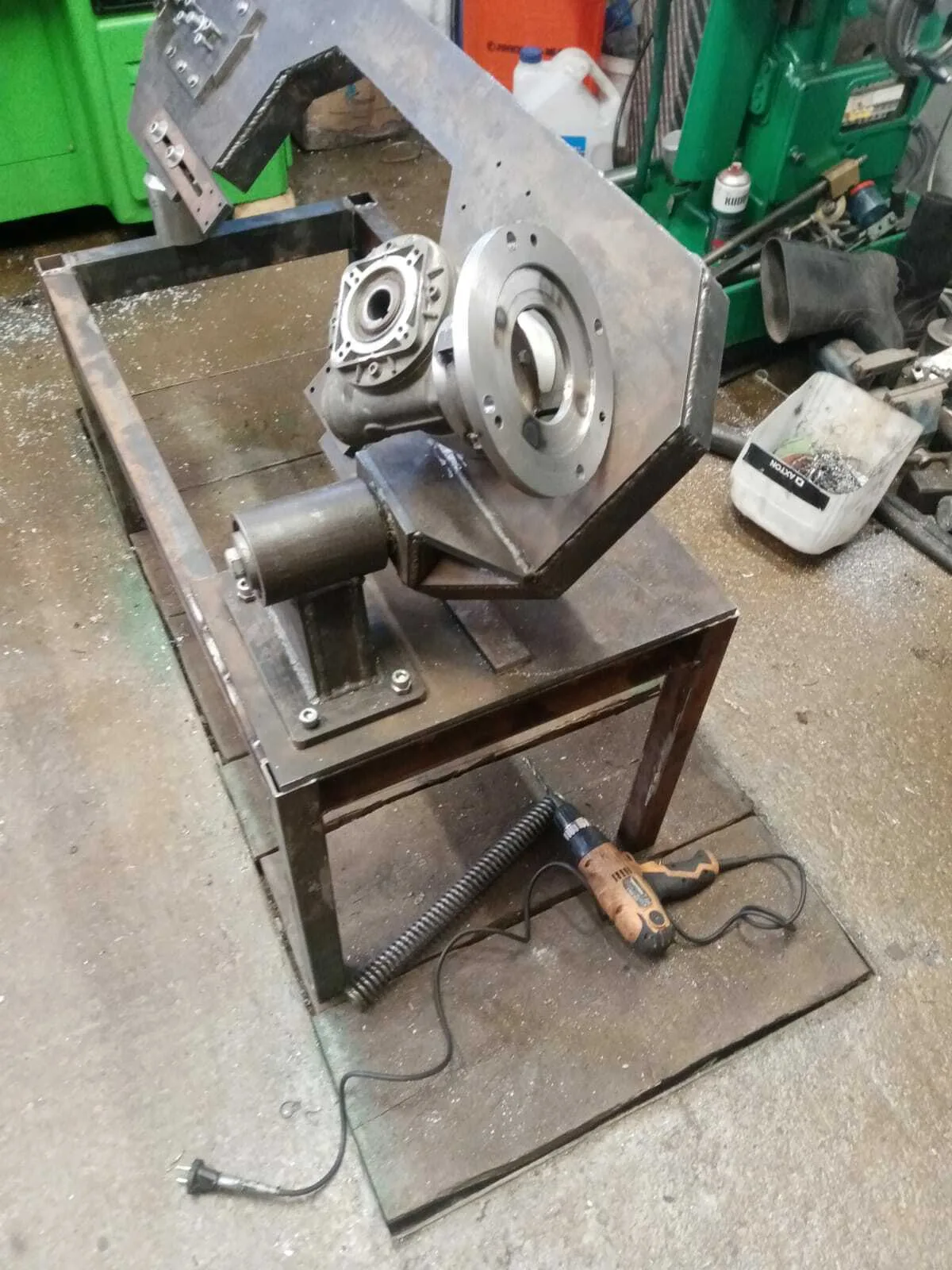

Пример сборки ленточной пилы по металлу
Соберите профессиональное оборудование для мастерской своими руками. От ленточных шлифовальных машин и сварочных столов до гидравлических прессов и тележек для инструментов – каждая чертежная схема оптимизирована для лазерной резки, фрезерования с ЧПУ и простой сборки.
Обзор проекта
Что представляет собой проект?

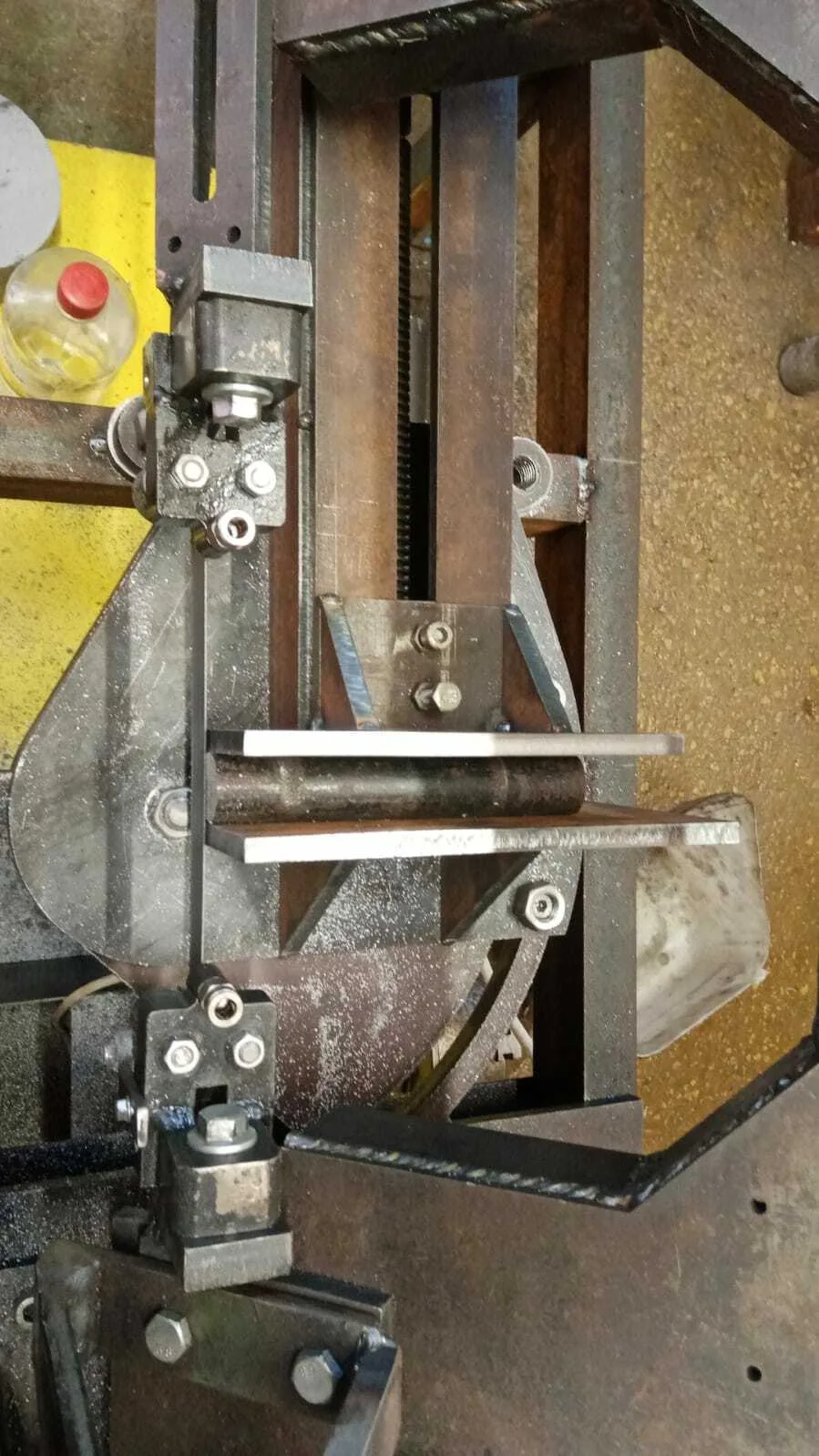

Габариты «окна» для распиловки следующие: максимальное расстояние между направляющими узлами — 295 мм, тиски в максимально раздвинутом состоянии около 280 мм, но всегда их можно снять и поставить другие или свое приспособление. Высота от нижней кромки пилы до «выборки» в раме 260-265 мм.
Что входит в комплект
Перечень основной документации, подготовленной по данному проекту.
Полный комплект рабочих чертежей
Все чертежи предоставляются в формате PDF (готовые к печати на листах формата A3 и A4).
Файлы для резки (DXF)
Векторные контуры для лазерной, плазменной, фрезерной и гидроабразивной резки с ЧПУ.
Сборочные чертежи
Подробные инструкции по каждому узлу, наглядные схемы монтажа всех элементов с указанием мест установки деталей и узлов.
Список деталей
Технические характеристики и приобретенные компоненты*.
Основные характеристики
- Общие габариты, мм: Д х Ш х В — 1230 х 500 х 1160;
- Распил заготовки, мм: до 220;
- Длина ленточного полотна, мм: 2480 х 27 х 0,9;
- На пиле установлены поворотные тиски;

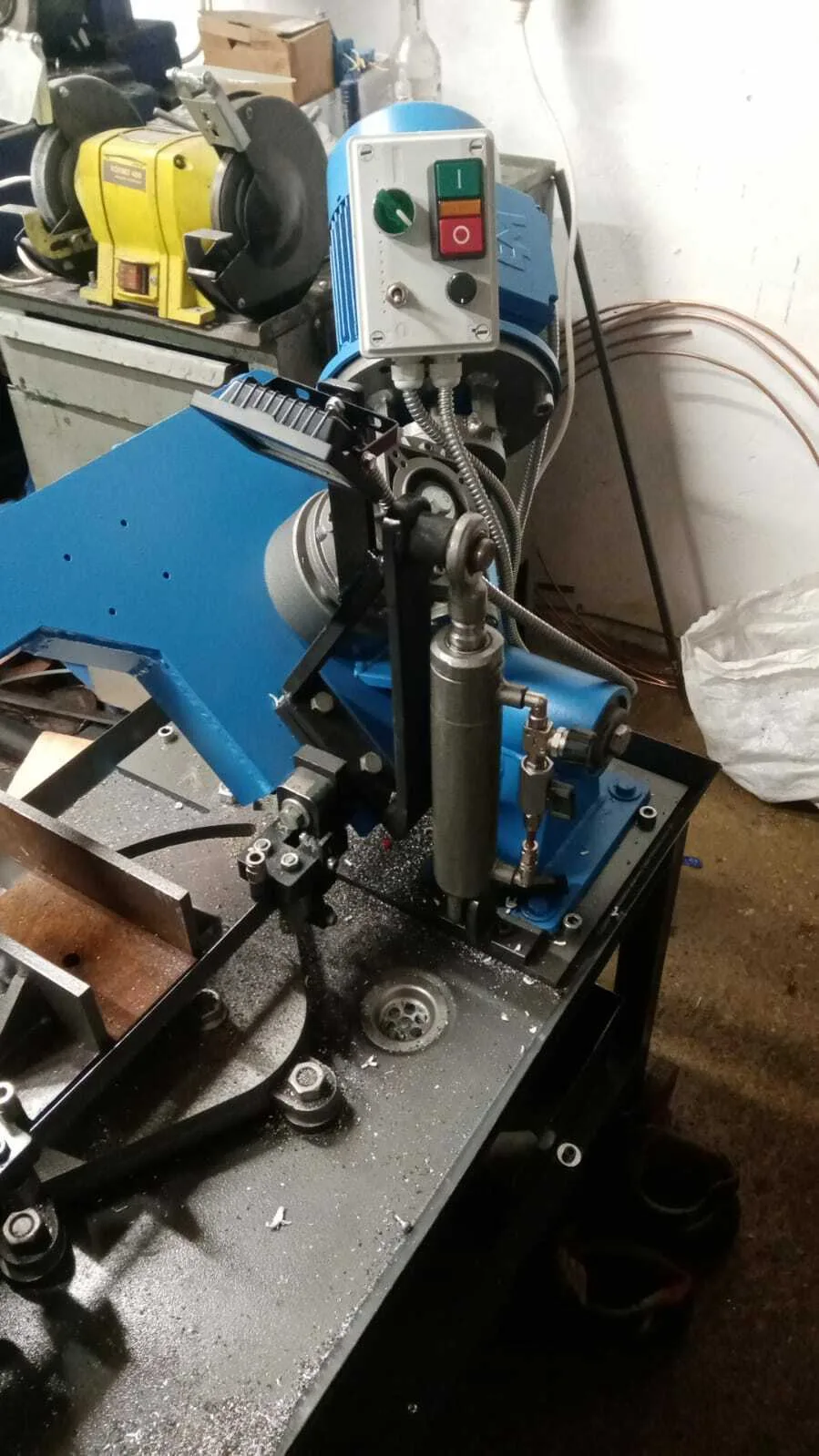

- Станок рассчитан под одноступенчатый мотор-редуктор NMRV 050;
- Редуктор 1:30, двигатель 3ф 1,5кВт — 1500 об/миню.
