Мангальный комплекс

☆☆☆☆☆

0 отзывов SKU: SKU0018

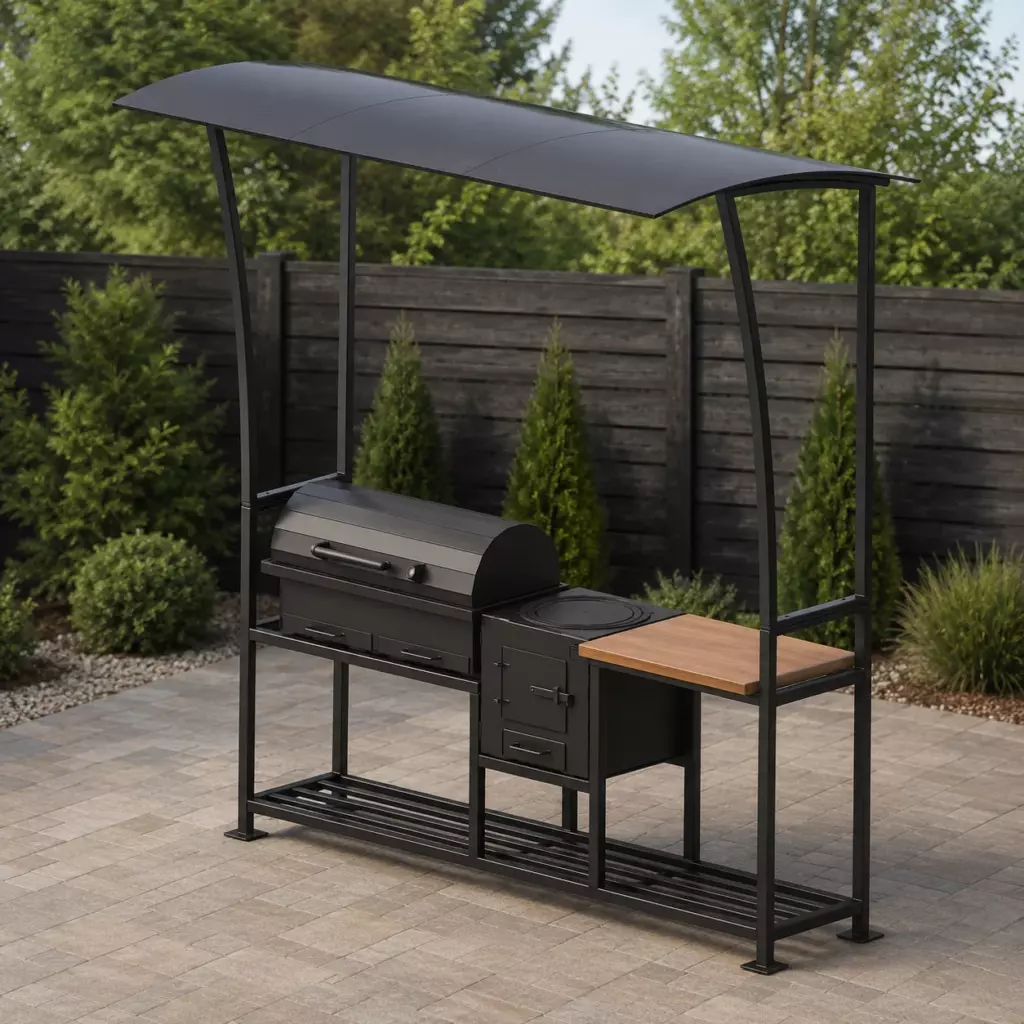

Мангальный комплекс c печью под казан, разделочным столом и многофункциональным мангалом

8 400 ₽

Для юридических лиц стоимость услуг увеличивается на 15%.

↓

Мгновенное скачивание после покупки

После успешной оплаты файлы появятся в личном кабинете и будут отправлены на электронную почту.

PDF DXF

В корзину

Задать вопрос

Безопасная оплата Оплатите онлайн и получите доступ сразу.
Файлы для ЧПУ DXF-файлы подготовлены для производственной резки.
Чертежи от инженера Подготовлено для производства и самостоятельной сборки.

Описание товара

Полный пакет чертежей мангального комплекса для производства. Все разработано шип-паз для легкого позиционирования и сборки.

В пакет чертежей входит: все чертежи для изготовления, pdf формат чертежей на А4, раскрои под лазер или плазму, спецификация, вся сборка разбита по узлам с позициями установки деталей.

Параметры мангального комплекса:

Общие габариты (ДхШхВ, мм) — 2040х420х2310;
Мангал/гриль/смокер, мм — 750х320;
Печь, мм — 400х400х400;
Столешница, мм — 640х520;
Навес, ширина, мм — 1130;
Мангал имеет два зольника;
*Печь может отличаться от представленной.
Все разработано из профильной трубы и листового металла, сборка которого осуществляется шип-паз, это значит не нужно будет искать где и как приварить/спозиционировать, все будет вставать на свои места согласно сборочному чертежу.

Возможны правки по проекту под Ваши нужды или индивидуальная разработка, обговаривается отдельно.

3D модель в состав проекта не входит и не продается!

Лучше всего подходит для:

Небольшие производственные цеха;
Начинающие мастера и мастера-любители;
Проекты для ЧПУ резки и сварки;
Изготовление оборудования по индивидуальному заказу.

Важное примечание!

Внимание! Это цифровой продукт. Вы приобретаете полный набор чертежей для самостоятельного изготовления, а не готовое физическое изделие.

Что входит в комплект

Файлы для резки (DXF)

Векторные контуры для лазерной, плазменной, фрезерной и гидроабразивной резки с ЧПУ.

Полный комплект рабочих чертежей

Все чертежи предоставляются в формате PDF (готовые к печати на листах формата A3 и A4).

Сборочные чертежи

Подробные инструкции по каждому узлу, наглядные схемы монтажа всех элементов с указанием мест установки деталей и узлов.

Список деталей

Технические характеристики и приобретенные компоненты*.

Характеристики файлов

Форматы файлов PDF, DXF

Единицы измерения Миллиметры / Сантиметры

Доставка Мгновенная цифровая загрузка

Рекомендации по применению Резка с ЧПУ, сварка, изготовление в цехе

Программное обеспечение Программа просмотра CAD-файлов, CAM-программа с поддержкой формата DXF

Лицензия и использование

Эти файлы предназначены для личного использования в мастерской и мелкосерийного производства. Передача, перепродажа или публичное распространение цифровых файлов запрещены.

Если вам требуются права на коммерческое производство, индивидуальные изменения или корпоративная лицензия, свяжитесь с нами до совершения покупки.
