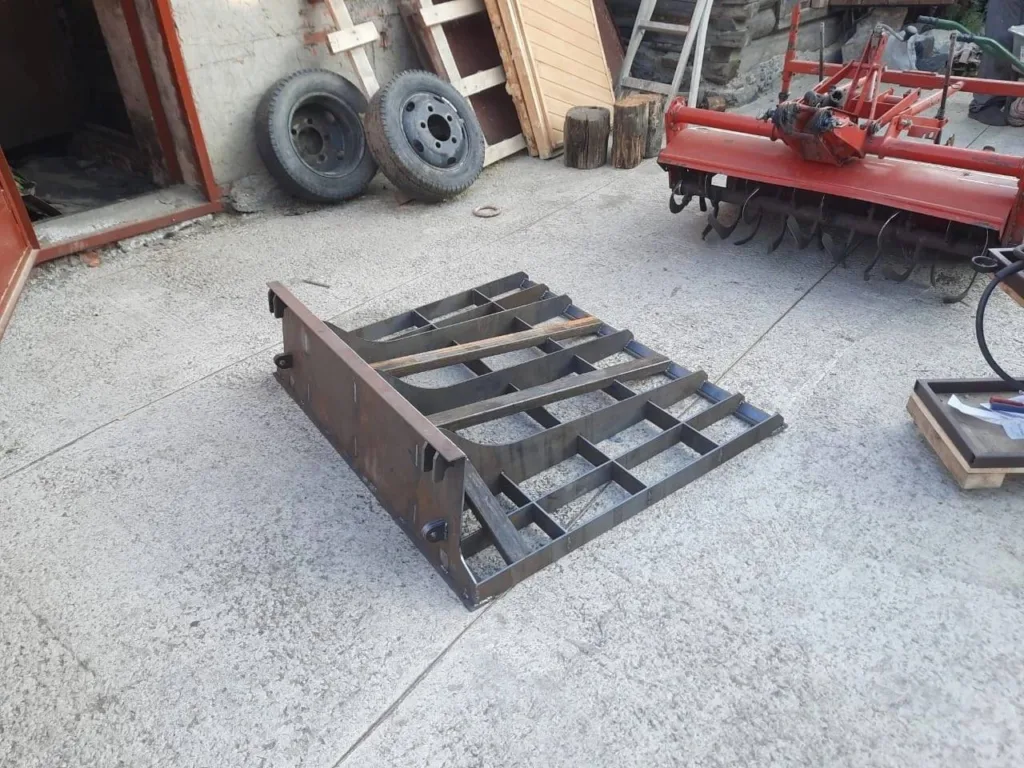

Планировщик грунта (Грейдер) 1320 мм | 2 ножа

☆☆☆☆☆

0 отзывов SKU: SKU0178

Функции: Погрузчик, Отвал, Грейфер | Нож 10 мм | Сборка «Шип-Паз»

11 600 ₽

Для юридических лиц стоимость услуг увеличивается на 15%.

↓

Мгновенное скачивание после покупки

После успешной оплаты файлы появятся в личном кабинете и будут отправлены на электронную почту.

PDF DXF

В корзину

Задать вопрос

Безопасная оплата Оплатите онлайн и получите доступ сразу.
Файлы для ЧПУ DXF-файлы подготовлены для производственной резки.
Чертежи от инженера Подготовлено для производства и самостоятельной сборки.

Описание товара

Пакет чертежей для самостоятельного изготовления профессионального планировщика грунта (Land Leveler/Grading Plane) для финишного выравнивания участков, подготовки почвы под газон или укладку брусчатки.

Внимание! Вы приобретаете комплект конструкторской документации (чертежи и файлы раскроя) для самостоятельного изготовления навесного оборудования.

О модели: Профессиональный планировщик грунта (Land Leveler/Grading Plane) для финишного выравнивания участков, подготовки почвы под газон или укладку брусчатки. В отличие от обычного ковша, планировщик не копирует рельеф, а срезает бугры и засыпает ямы за счет своей длины и жесткой плоскости.

Статус проекта: Реализован в металле и находится в активной эксплуатации более 2-х лет. Конструкция доказала свою эффективность и прочность.

Особенности конструкции:

Двойная эффективность: Оборудован двумя ножами, что ускоряет процесс планировки в два раза за один проход.
Гибридный силовой каркас: Конструкция сочетает листовую сталь толщиной 6 мм (основное тело) и профильные трубы, интегрированные в структуру. Это придает планировщику высокую жесткость на кручение при сравнительно небольшом весе.
Усиленные узлы: Нагруженные элементы крепления и проушины выполнены из стали 10 мм.
Сборка «Шип-Паз»: Система продольных и поперечных лонжеронов собирается в единую «решетку» через замки. Это гарантирует правильную геометрию плоскости при сварке.

Примечание по креплению: В проекте заложено крепление под стандартный адаптер (крюки/проушины). Перед резкой убедитесь, что посадочные размеры соответствуют быстросъему вашего погрузчика или трактора. При необходимости «уши» крепления легко адаптируются в чертеже.

Технические характеристики:

Ширина захвата: 1320 мм;
Длина платформы: 1100 мм;
Высота профиля: 85 мм (передняя часть) / 320 мм (задняя часть, у плиты крепления);
Материалы: Лист 6 мм (основа), 10 мм (крепления), 5 мм (вспомогательные элементы), профильная труба.

3D модель в состав проекта не входит и не продается!

Лучше всего подходит для:

Небольшие производственные цеха;
Начинающие мастера и мастера-любители;
Проекты для ЧПУ резки и сварки;
Изготовление оборудования по индивидуальному заказу.

Важное примечание!

Внимание! Это цифровой продукт. Вы приобретаете полный набор чертежей для самостоятельного изготовления, а не готовое физическое изделие.

Что входит в комплект

Файлы для резки (DXF)

Векторные контуры для лазерной, плазменной, фрезерной и гидроабразивной резки с ЧПУ.

Полный комплект рабочих чертежей

Все чертежи предоставляются в формате PDF (готовые к печати на листах формата A3 и A4).

Сборочные чертежи

Подробные инструкции по каждому узлу, наглядные схемы монтажа всех элементов с указанием мест установки деталей и узлов.

Список деталей

Технические характеристики и приобретенные компоненты*.

Характеристики файлов

Форматы файлов PDF, DXF

Единицы измерения Миллиметры / Сантиметры

Доставка Мгновенная цифровая загрузка

Рекомендации по применению Резка с ЧПУ, сварка, изготовление в цехе

Программное обеспечение Программа просмотра CAD-файлов, CAM-программа с поддержкой формата DXF

Лицензия и использование

Эти файлы предназначены для личного использования в мастерской и мелкосерийного производства. Передача, перепродажа или публичное распространение цифровых файлов запрещены.

Если вам требуются права на коммерческое производство, индивидуальные изменения или корпоративная лицензия, свяжитесь с нами до совершения покупки.
