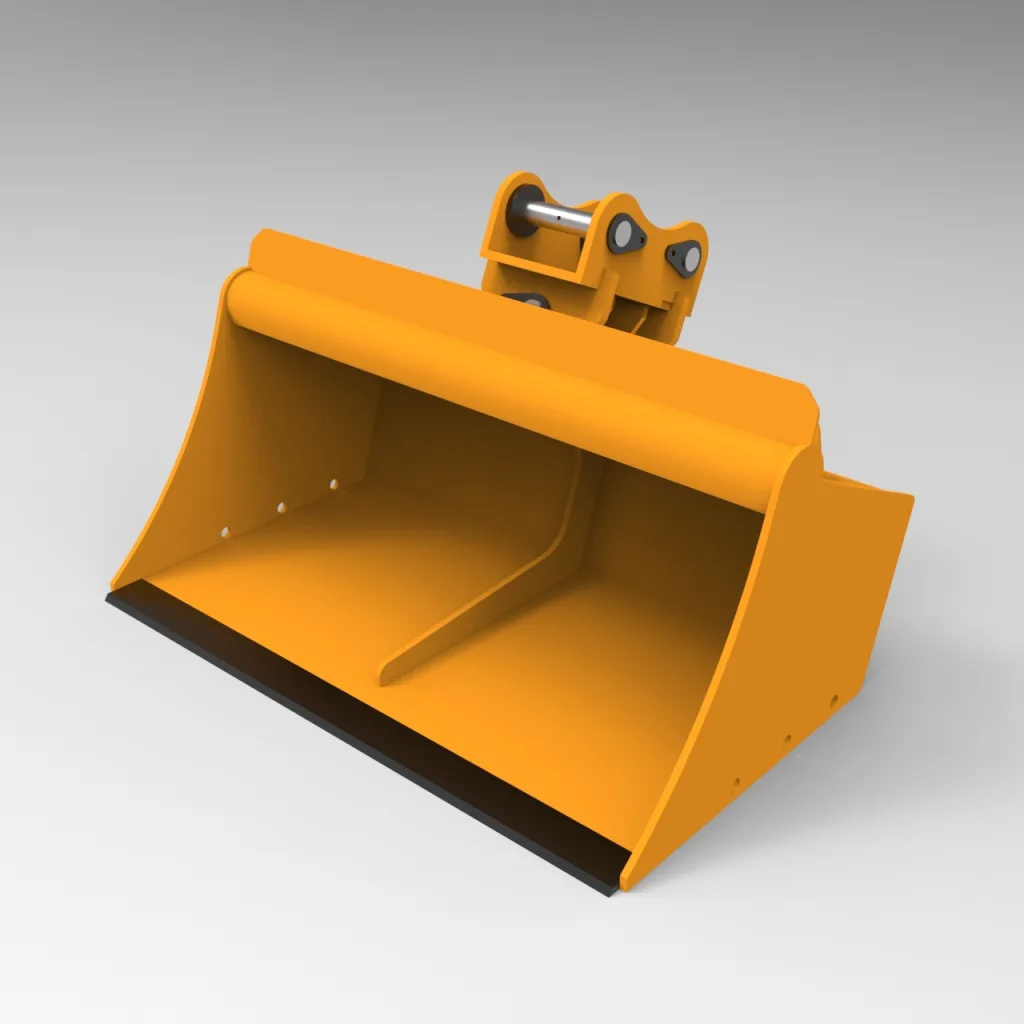

Комплект чертежей планировочного ковша 1000 мм с гидронаклоном (2 цилиндра)

☆☆☆☆☆

0 отзывов SKU: SKU0177

Ширина 1 м | Гидроналон (2x ГЦ) | Сборка «Шип-Паз» | Металл 5-16 мм

27 700 ₽

Для юридических лиц стоимость услуг увеличивается на 15%.

↓

Мгновенное скачивание после покупки

После успешной оплаты файлы появятся в личном кабинете и будут отправлены на электронную почту.

PDF DXF

В корзину

Задать вопрос

Безопасная оплата Оплатите онлайн и получите доступ сразу.
Файлы для ЧПУ DXF-файлы подготовлены для производственной резки.
Чертежи от инженера Подготовлено для производства и самостоятельной сборки.

Описание товара

Пакет чертежей для самостоятельного изготовления профессионального планировочного ковша с функцией гидравлического перекоса (tilt bucket).

Полный пакет конструкторской документации для изготовления профессионального планировочного ковша с функцией гидравлического перекоса (tilt bucket). Оборудование предназначено для финишной планировки грунта, чистки канав и откосов под углом, не меняя положения экскаватора.

Статус: Протестировано в металле. Проект прошел обкатку, собирается без проблем, работает отлично.

Технические особенности:

Гидравлический наклон: Реализован на базе двух гидроцилиндров (40.25.160.350.20), что обеспечивает мощное удержание угла под нагрузкой и плавность хода.

Технические характеристики:

Ширина захвата: 1000 мм;
Глубина («по полу»): 550 мм;
Высота (до верхней трубы): 406 мм.

Силовая структура:

Тело ковша выполнено из стали 5 мм;
Внутри кузова предусмотрен центральный усилитель (ребро жесткости) для предотвращения деформации;
Нагруженные узлы механизма наклона выполнены из толстолистовой стали 10, 12 и 16 мм;
Верхняя балка — труба 89х3.5 мм.

Главное преимущество — Сборка без стапеля: Все детали спроектированы по системе «шип-паз». Листовые элементы позиционируют сами себя. Вам не нужны сложные сборочные кондуктора — вы просто вставляете детали в пазы, и геометрия ковша становится идеальной автоматически.

Состав комплекта чертежей:

DXF файлы: Карты раскроя листового металла для лазерной или плазменной резки;
Чертежи токарных деталей: Пальцы, втулки узлов поворота;
PDF Альбом: Подробные сборочные чертежи с позициями и спецификация (список метизов и покупных изделий).

Обратите внимание: 3D-модель в комплект не входит.

Есть возможность изготовления, уточняйте перед покупкой.

Примечание по адаптации: Проект включает чертежи стандартных «ушей» крепления (под пальцы). Однако, посадочные размеры (диаметр пальцев, ширина рукояти) у разных экскаваторов отличаются. Будьте готовы адаптировать диаметры отверстий в проушинах под вашу конкретную модель техники.

3D модель в состав проекта не входит и не продается!

Лучше всего подходит для:

Небольшие производственные цеха;
Начинающие мастера и мастера-любители;
Проекты для ЧПУ резки и сварки;
Изготовление оборудования по индивидуальному заказу.

Важное примечание!

Внимание! Это цифровой продукт. Вы приобретаете полный набор чертежей для самостоятельного изготовления, а не готовое физическое изделие.

Что входит в комплект

Файлы для резки (DXF)

Векторные контуры для лазерной, плазменной, фрезерной и гидроабразивной резки с ЧПУ.

Полный комплект рабочих чертежей

Все чертежи предоставляются в формате PDF (готовые к печати на листах формата A3 и A4).

Сборочные чертежи

Подробные инструкции по каждому узлу, наглядные схемы монтажа всех элементов с указанием мест установки деталей и узлов.

Список деталей

Технические характеристики и приобретенные компоненты*.

Характеристики файлов

Форматы файлов PDF, DXF

Единицы измерения Миллиметры / Сантиметры

Доставка Мгновенная цифровая загрузка

Рекомендации по применению Резка с ЧПУ, сварка, изготовление в цехе

Программное обеспечение Программа просмотра CAD-файлов, CAM-программа с поддержкой формата DXF

Лицензия и использование

Эти файлы предназначены для личного использования в мастерской и мелкосерийного производства. Передача, перепродажа или публичное распространение цифровых файлов запрещены.

Если вам требуются права на коммерческое производство, индивидуальные изменения или корпоративная лицензия, свяжитесь с нами до совершения покупки.
