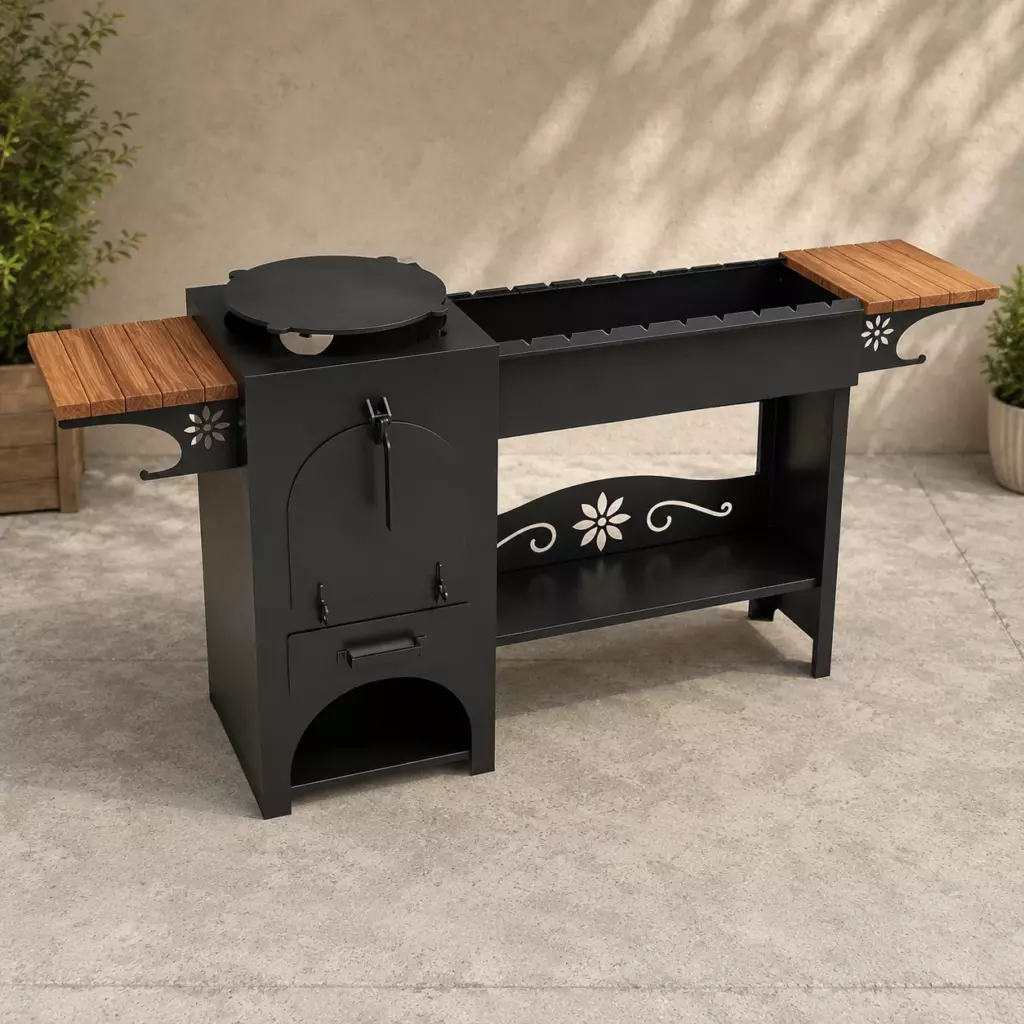

Мангал и печь под казан

☆☆☆☆☆

0 отзывов SKU: SKU0105

Габариты 1860х460 мм | Жаровня 800 мм | Сборка "Шип-Паз" | Под лазер и гибку

5 700 ₽

Для юридических лиц стоимость услуг увеличивается на 15%.

↓

Мгновенное скачивание после покупки

После успешной оплаты файлы появятся в личном кабинете и будут отправлены на электронную почту.

PDF DXF

В корзину

Задать вопрос

Безопасная оплата Оплатите онлайн и получите доступ сразу.
Файлы для ЧПУ DXF-файлы подготовлены для производственной резки.
Чертежи от инженера Подготовлено для производства и самостоятельной сборки.

Описание товара

Пакет чертежей для самостоятельного изготовления уличной кухни, объединяющей зону жарки шашлыка, печь для казана и рабочие поверхности.

Внимание! Это цифровой товар. Вы приобретаете файлы для лазерной резки (DXF) и чертежи сборки, а не готовый мангал.

О конструкции: Полноценная уличная кухня, объединяющая зону жарки шашлыка, печь для казана и рабочие поверхности. Проект разработан специально для производства на станках лазерной резки и листогибах.

Главное преимущество — Система «Шип-Паз»: Вам не нужно мучиться с рулеткой и угольником, выставляя диагонали. Детали спроектированы так, что они вставляются друг в друга в единственно верном положении (как конструктор Lego). Это гарантирует идеальную геометрию и ускоряет сборку в 3 раза. Позиционирование автоматическое, остается только обварить и стянуть болтами.

Характеристики комплекса:

Зона мангала (800х320 мм): Вмещает 10-12 шампуров или две решетки-барбекю;
Печь под казан (460х460 мм): Усиленная конструкция для тяжелого чугунного казана;
Два столика (по 300 мм): Съемные или откидные (в зависимости от сборки), для нарезки продуктов и посуды;
Общая длина: 1860 мм (с полками) / 1260 мм (без полок).

Все разработано из листового металла, сборка которого осуществляется шип-паз, это значит не нужно будет искать где и как приварить/спозиционировать, все будет вставать на свои места согласно сборочному чертежу.

3D модель в состав проекта не входит и не продается!

Лучше всего подходит для:

Небольшие производственные цеха;
Начинающие мастера и мастера-любители;
Проекты для ЧПУ резки и сварки;
Изготовление оборудования по индивидуальному заказу.

Важное примечание!

Внимание! Это цифровой продукт. Вы приобретаете полный набор чертежей для самостоятельного изготовления, а не готовое физическое изделие.

Что входит в комплект

Файлы для резки (DXF)

Векторные контуры для лазерной, плазменной, фрезерной и гидроабразивной резки с ЧПУ.

Полный комплект рабочих чертежей

Все чертежи предоставляются в формате PDF (готовые к печати на листах формата A3 и A4).

Сборочные чертежи

Подробные инструкции по каждому узлу, наглядные схемы монтажа всех элементов с указанием мест установки деталей и узлов.

Список деталей

Технические характеристики и приобретенные компоненты*.

Характеристики файлов

Форматы файлов PDF, DXF

Единицы измерения Миллиметры / Сантиметры

Доставка Мгновенная цифровая загрузка

Рекомендации по применению Резка с ЧПУ, сварка, изготовление в цехе

Программное обеспечение Программа просмотра CAD-файлов, CAM-программа с поддержкой формата DXF

Лицензия и использование

Эти файлы предназначены для личного использования в мастерской и мелкосерийного производства. Передача, перепродажа или публичное распространение цифровых файлов запрещены.

Если вам требуются права на коммерческое производство, индивидуальные изменения или корпоративная лицензия, свяжитесь с нами до совершения покупки.
