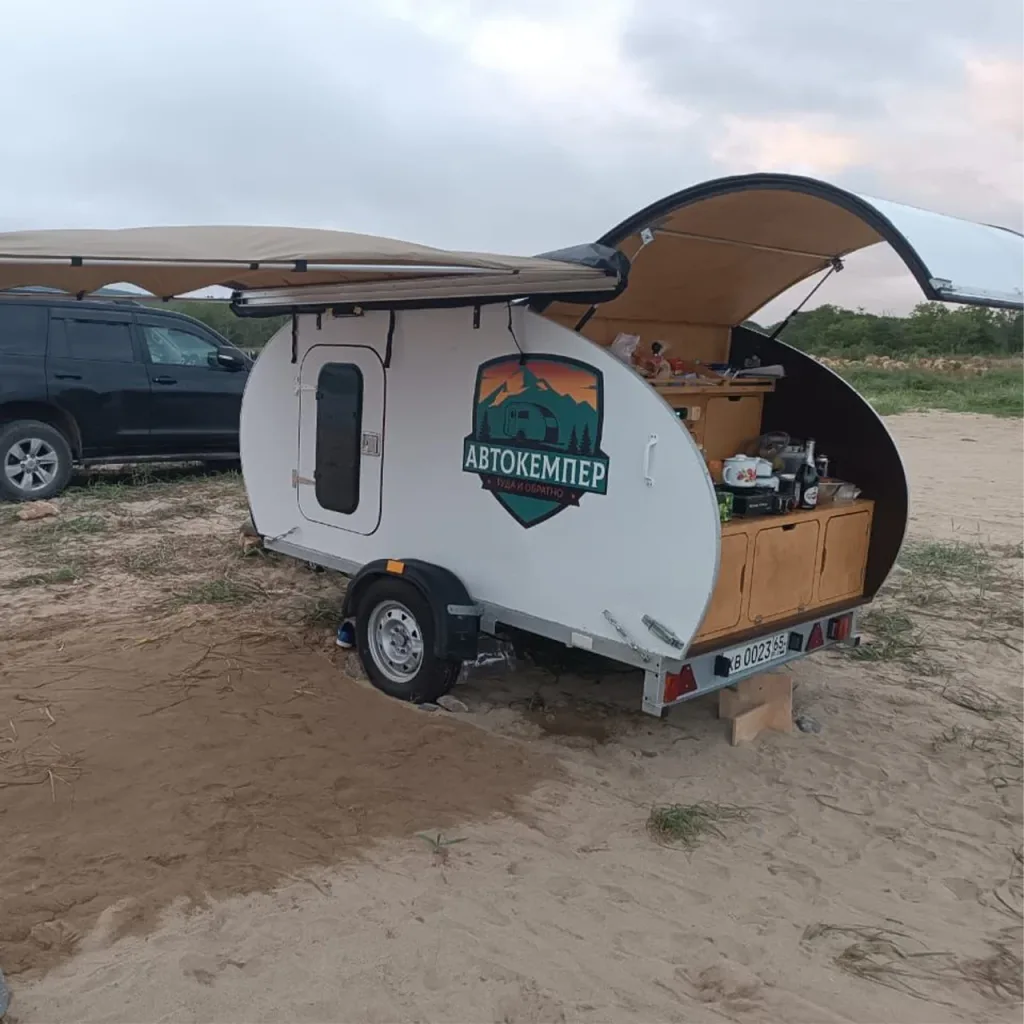

Прицеп-кемпер капля DESIRE, вариант 2

Описание товара

Пакет документации разработан для мелкосерийного производства или единичной сборки.

Внимание! Вы приобретаете профессиональную инженерную документацию (файлы для производства), а не готовый прицеп.

Это самая вместительная версия в линейке «Desire», разработанная специально для путешествий большой семьей. Главная особенность — 4 полноценных спальных места внутри компактного модуля «капля». Нам удалось спроектировать эргономику так, чтобы комфортно разместить двух взрослых и двух детей, не раздувая габариты прицепа до размеров автобуса.

Данная модель имеет следующие параметры:

• 5 + 1 вместительных ящиков (на кухне);
• Полка над фасадами с разделителями на кухне;
• 3 больших ящика внутри кемпера (за головой);
• 2 полки под детской кроватью для телефона и разных мелочей;
• Место под панель на кухне и в салоне (USB и т.д.);
• Утепленная крыша;
• 3 вместительных модульных рундука (1 спереди и два по бокам при максимальной комплектации, рундуки в стоимость проекта не входят);
• Глубина столешницы 550 мм;
• Откидное детское спальное место 687х1450 мм;
• Второе детское спальное место (продольное) 546х1280(1983) мм;
• Полноценное двухспальное место 2000х1480 мм.

Используемые толщины и форматы фанеры:

• 18 мм 3000х1500 мм или 2440х1220 мм;
• 12 мм 1525х1525 мм;
• 4 мм 1525х1525 мм или 3000х1500 мм.

Основные характеристики кемпера:

• Общие габариты, мм (без рамы) — 2960д х 1305в х 1500ш;
• Общие габариты с рундуками, мм (без рамы) — 3300д х 1305в х 1900ш;
• Весь кемпер изготавливается из фанеры, все детали вписываются в стандартные размеры листа или при необходимости сращиваются;
• Рама (чертежи) продается отдельно.

Карты раскроя (Nesting) в комплекте. В состав проекта включены профессиональные карты раскроя — оптимизированные схемы раскладки деталей на листы. Это инженерное решение позволяет вам заранее точно рассчитать бюджет на материалы, избежав лишних закупок, и существенно снизить стоимость услуг ЧПУ-резки, так как вы предоставляете производству не разрозненные векторы, а готовую схему компоновки, адаптированную под доступные форматы фанеры.

Что представляет собой проект? Разработанный короб со всем внутренним наполнением (кровать, фасады, перегородки, кухня, закладные под холодильник (при его наличии в проекте), места для расположения органов управления и т.д.). Т.е. приобретая данный проект и сделав раскрой всех деталей на ЧПУ фрезере, Вы получаете готовый короб, который необходимо доукомплектовать для комфортного путешествия, а именно: водо/электроснабжение, фурнитура, отделка внутренняя и внешняя, матрасы и т.д.

Данных комплектующих в проекте нет, но будут даны ориентиры (ссылки) на элементы, которые были использованы при разработке проекта, такие как: окна, уплотнители, чем и как обшить снаружи (несколько вариантов), холодильник и направляющие под него, замок (нет врезки в проекте), бак. Все остальное подбирается исходя из своих потребностей, бюджета и вкусовых предпочтений. При необходимости, можно комплектующие оцифровать (например выбрали раковину и не уверены что она подойдет), в этом случае необходимо предоставить все габариты, это будет переведено в 3D модель (оцифровано) и после будет примерна на модуль в электронной модели (обсуждается отдельно).

3D модель в состав проекта не входит и не продается!
