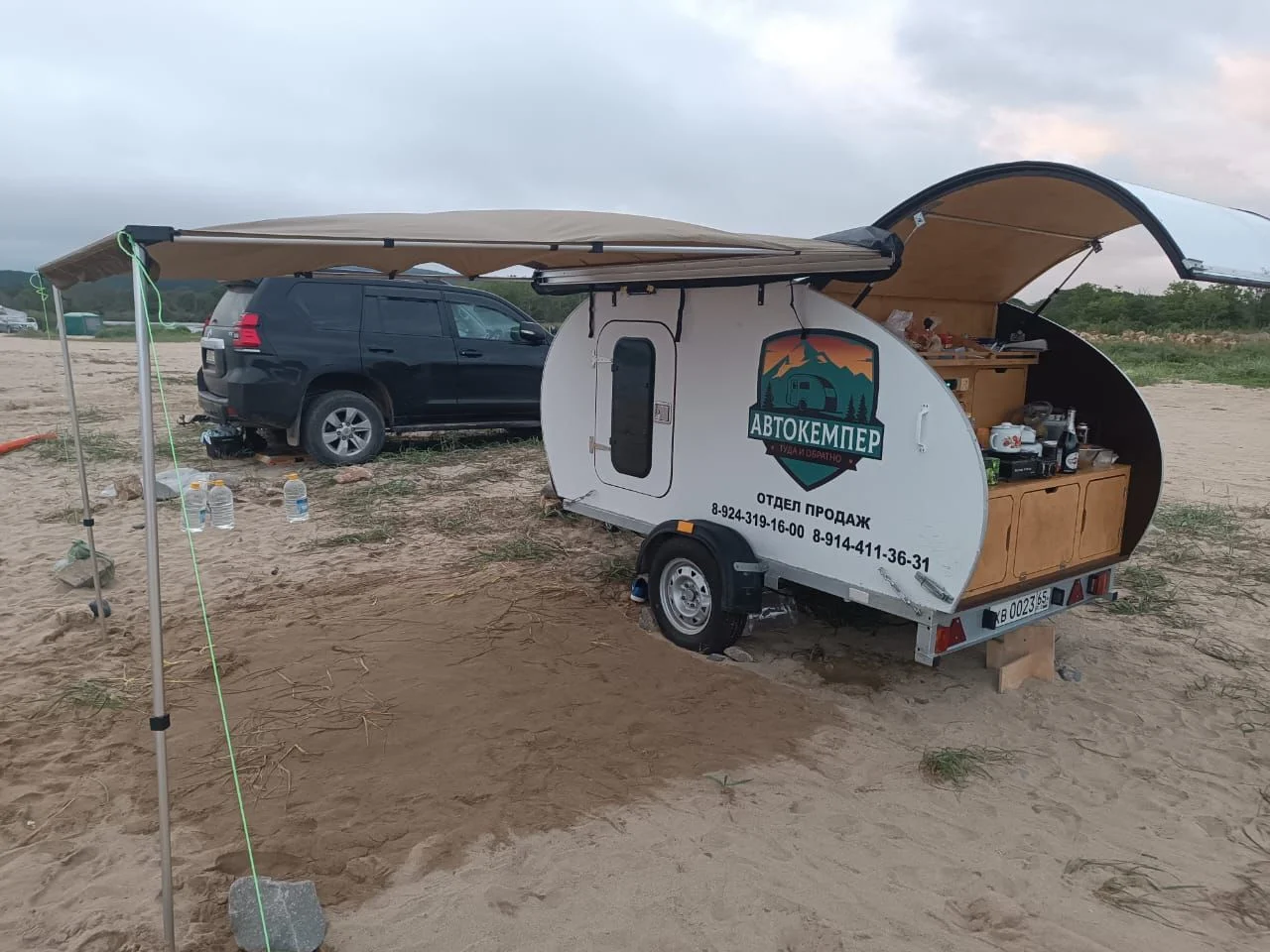

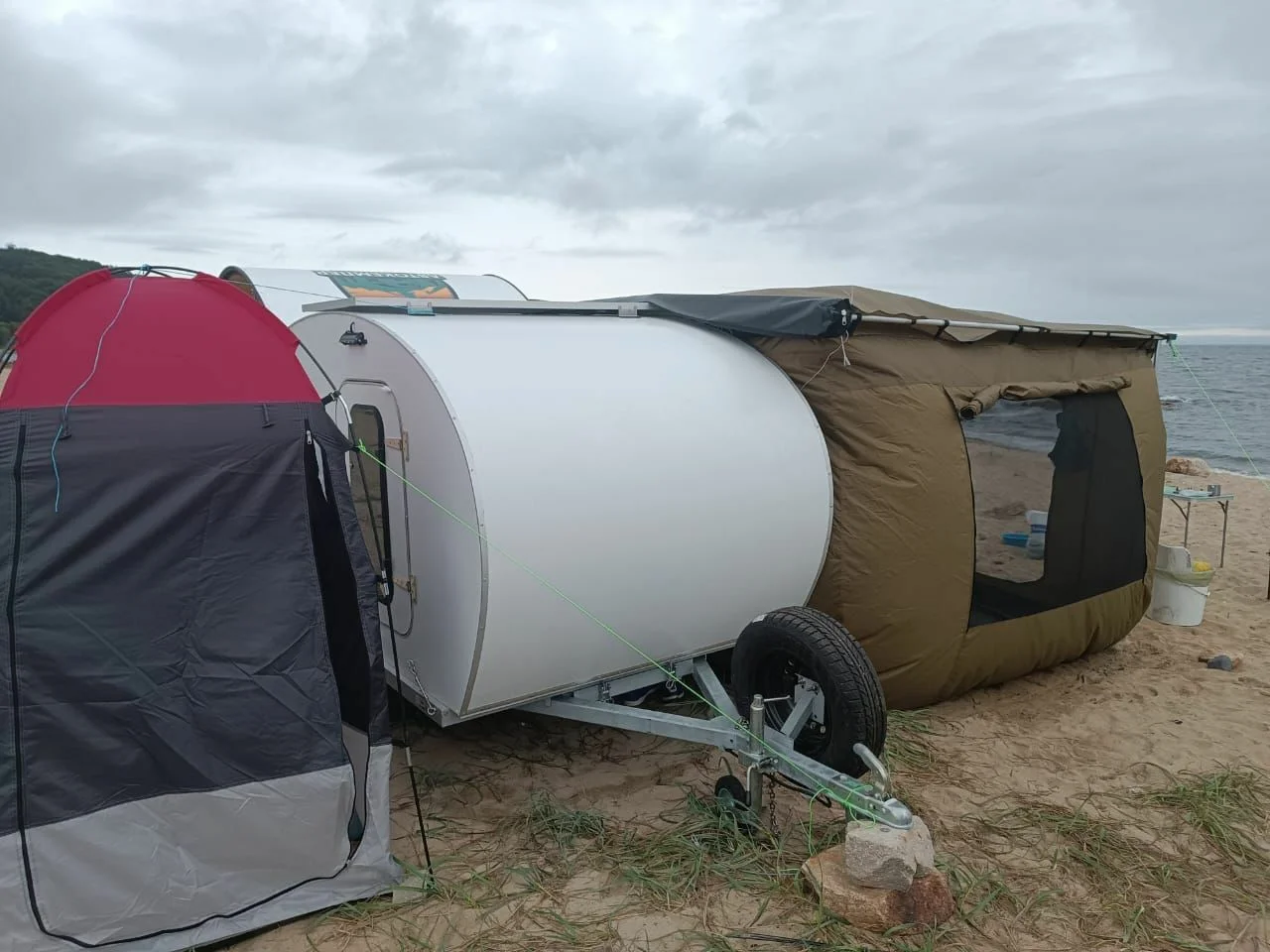

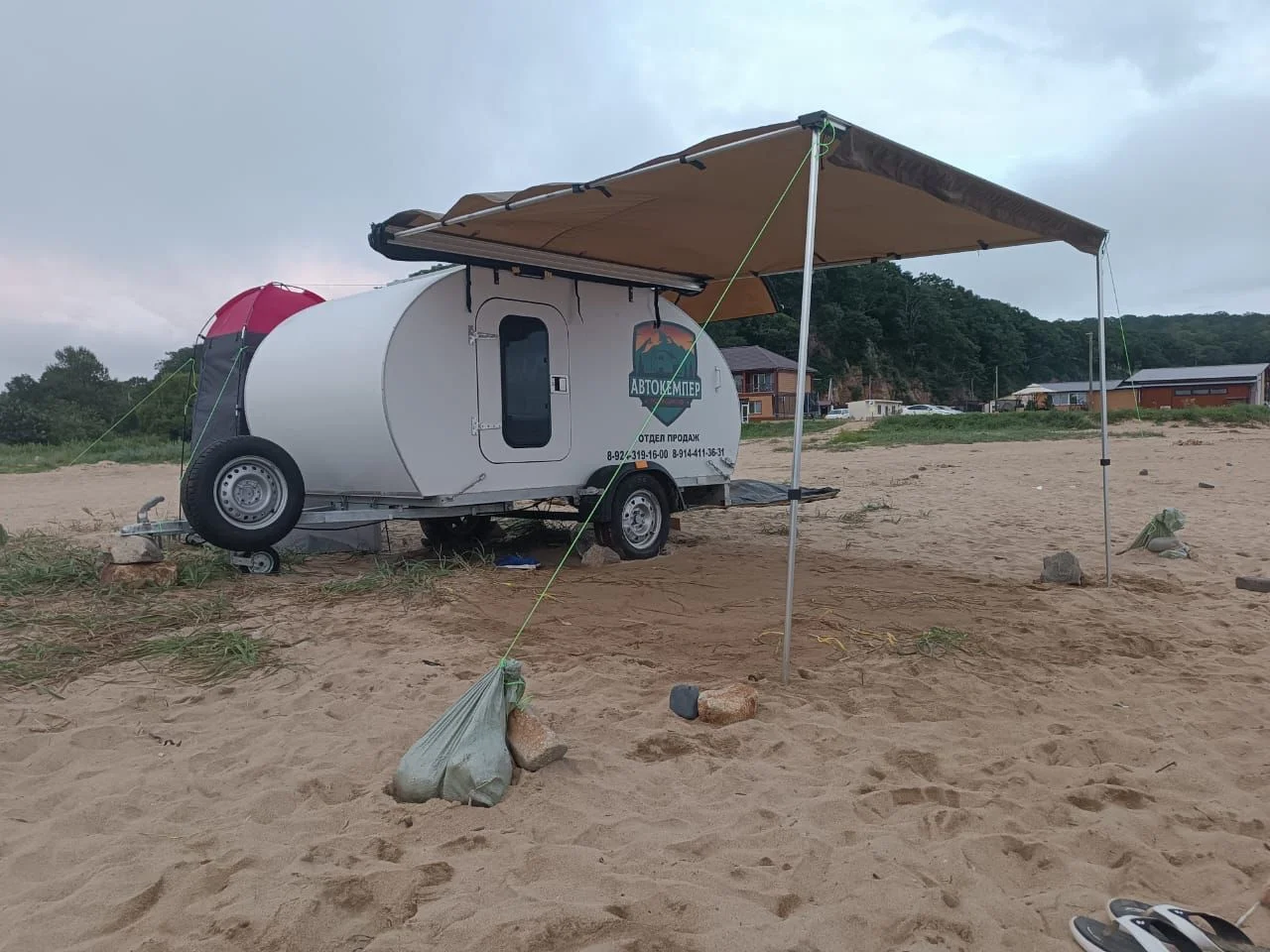

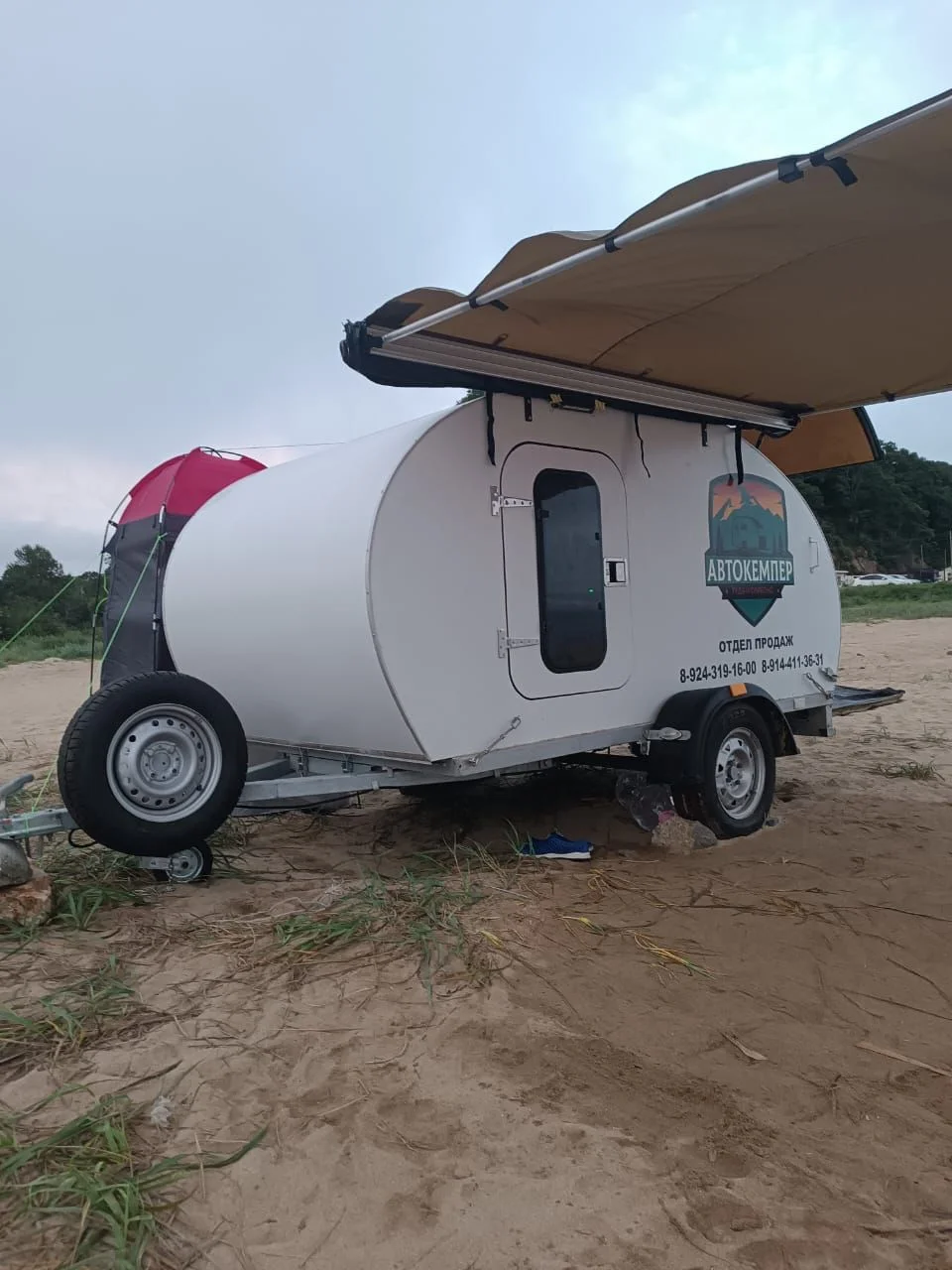

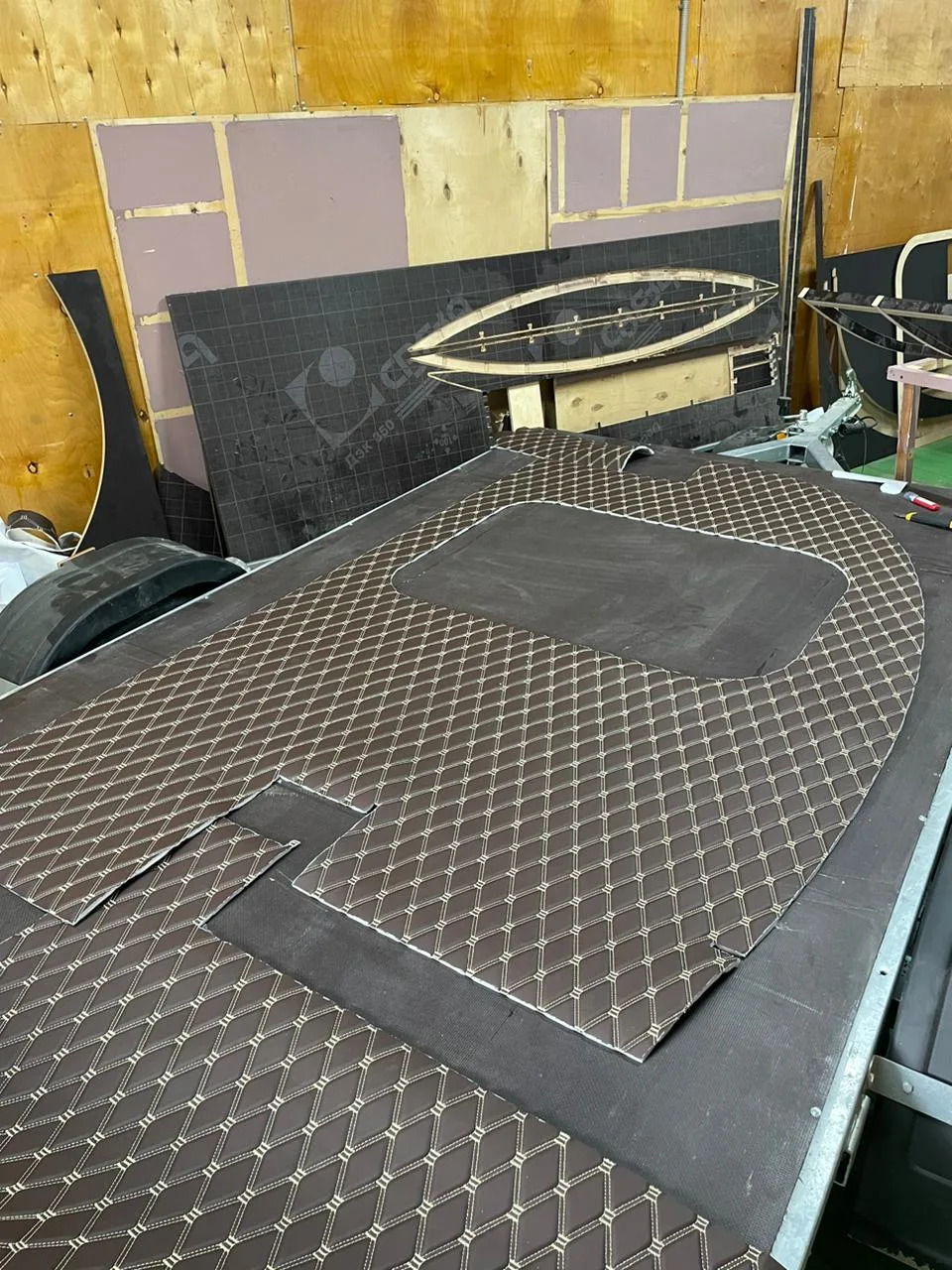

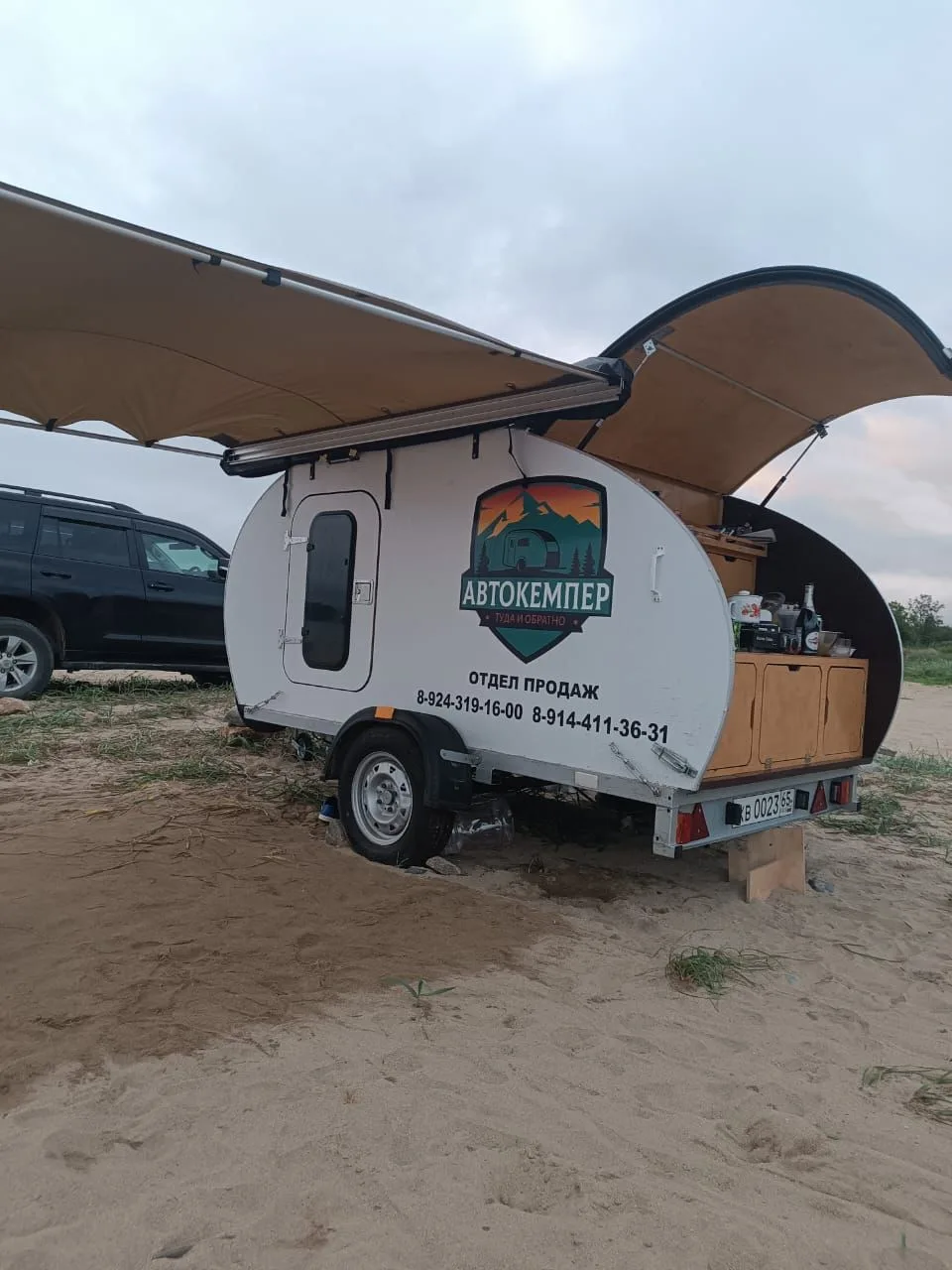

Пример сборки кемпера-прицепа в форме капли DESIRE 2
Кемпинг – это возможность максимально близко познакомиться с дикой природой, не отказывая себе в комфорте.
Обзор проекта
Что представляет собой проект?
Разработанный короб со всем внутренним наполнением (кровать, фасады, перегородки, кухня, закладные под холодильник (при его наличии в проекте), места для расположения органов управления и т.д.). Т.е. приобретая данный проект и сделав раскрой всех деталей на ЧПУ фрезере, Вы получаете готовый короб, который необходимо доукомплектовать для комфортного путешествия, а именно: водо/электроснабжение, фурнитура, отделка внутренняя и внешняя, матрасы и т.д.
Данных комплектующих в проекте нет, но будут даны ориентиры (ссылки) на элементы, которые были использованы при разработке проекта, такие как: окна, уплотнители, чем и как обшить снаружи (несколько вариантов), холодильник и направляющие под него, замок (нет врезки в проекте), бак. Все остальное подбирается исходя из своих потребностей, бюджета и вкусовых предпочтений. При необходимости, можно комплектующие оцифровать (например выбрали раковину и не уверены что она подойдет), в этом случае необходимо предоставить все габариты, это будет переведено в 3D модель (оцифровано) и после будет примерна на модуль в электронной модели (обсуждается отдельно).
Что входит в комплект
Перечень основной документации, подготовленной по данному проекту.
Полный комплект рабочих чертежей
Все чертежи предоставляются в формате PDF (готовые к печати на листах формата A3 и A4).
Файлы для резки (DXF)
Векторные контуры для лазерной, плазменной, фрезерной и гидроабразивной резки с ЧПУ.
Сборочные чертежи
Подробные инструкции по каждому узлу, наглядные схемы монтажа всех элементов с указанием мест установки деталей и узлов.
Список деталей
Технические характеристики и приобретенные компоненты*.
Основные характеристики кемпера
- Общие габариты, мм (без рамы) — 2960д х 1305в х 1500ш;
- Общие габариты с рундуками, мм (без рамы) — 3300д х 1305в х 1900ш;
- Весь кемпер изготавливается из фанеры, все детали вписываются в стандартные размеры листа или при необходимости сращиваются;
- Рама (чертежи) продается отдельно.
Данная модель имеет следующие параметры

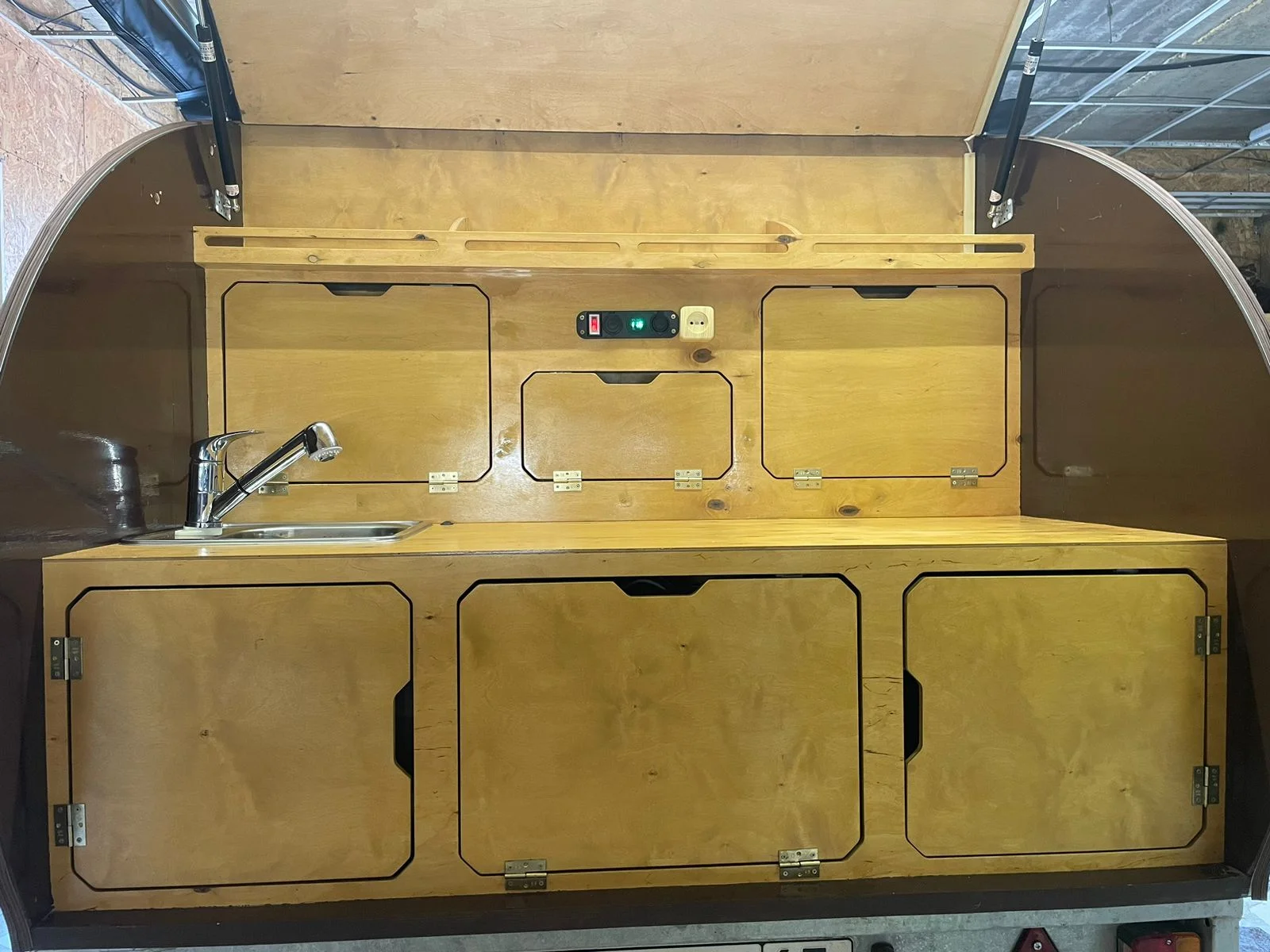

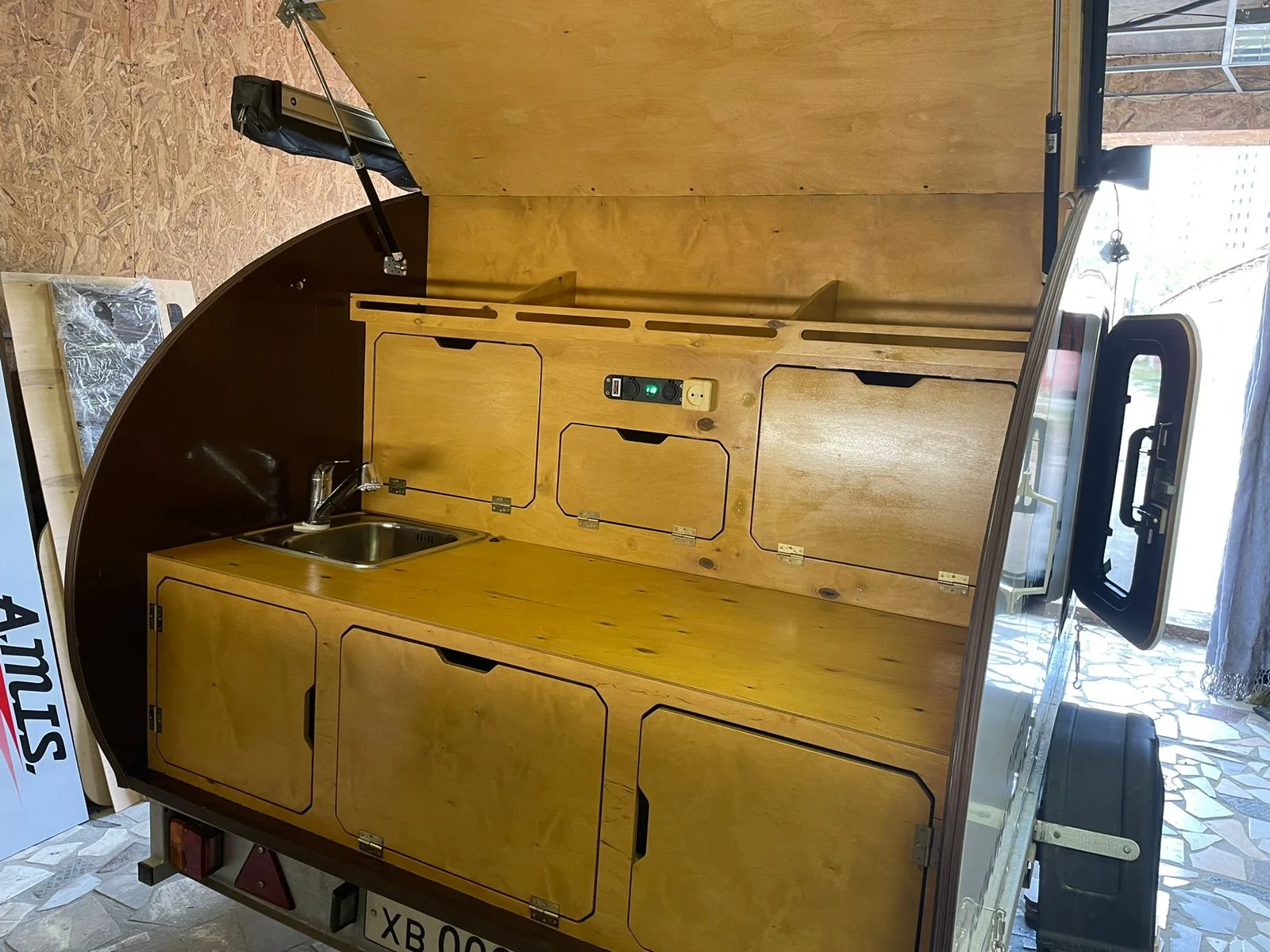

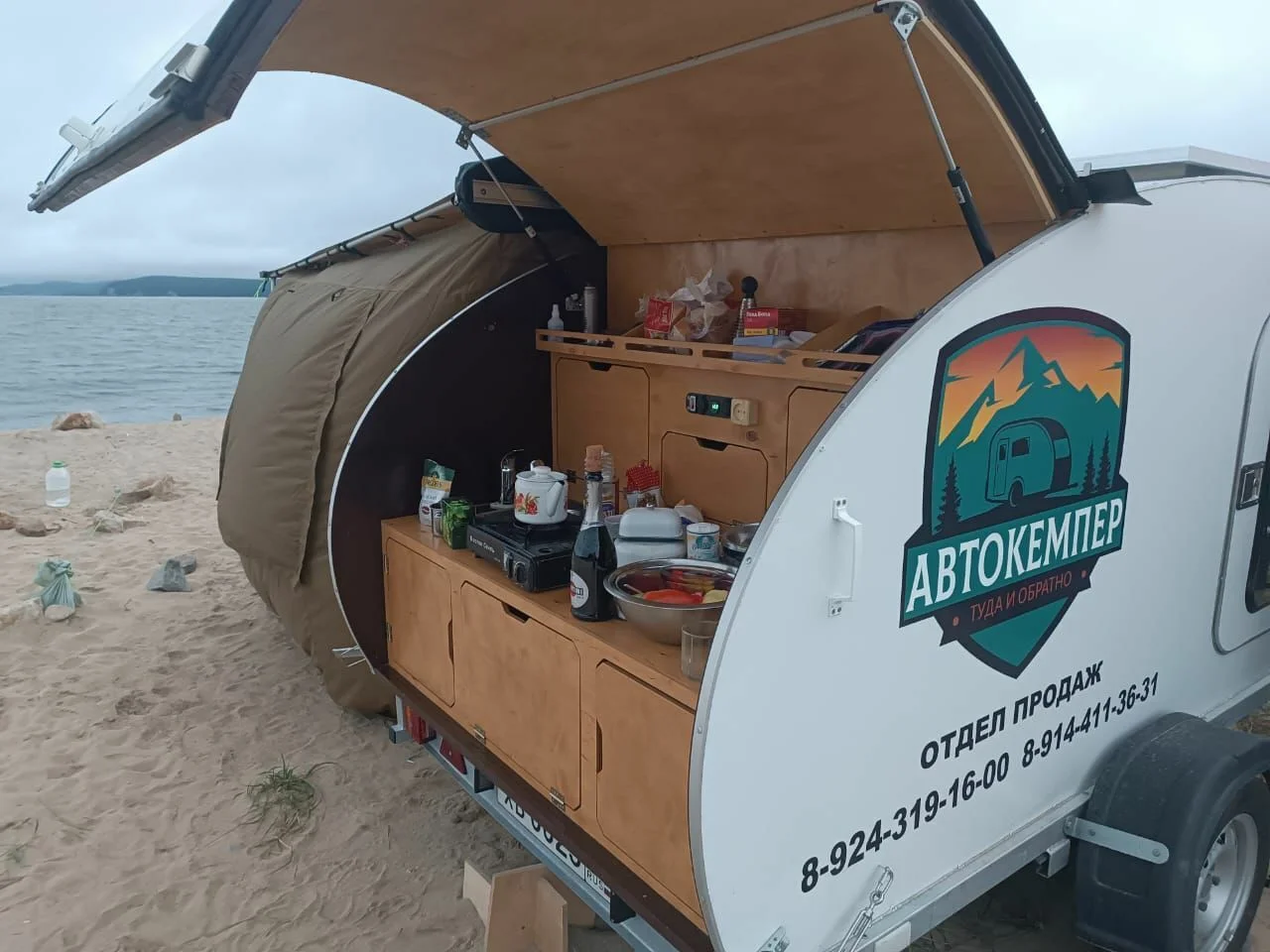

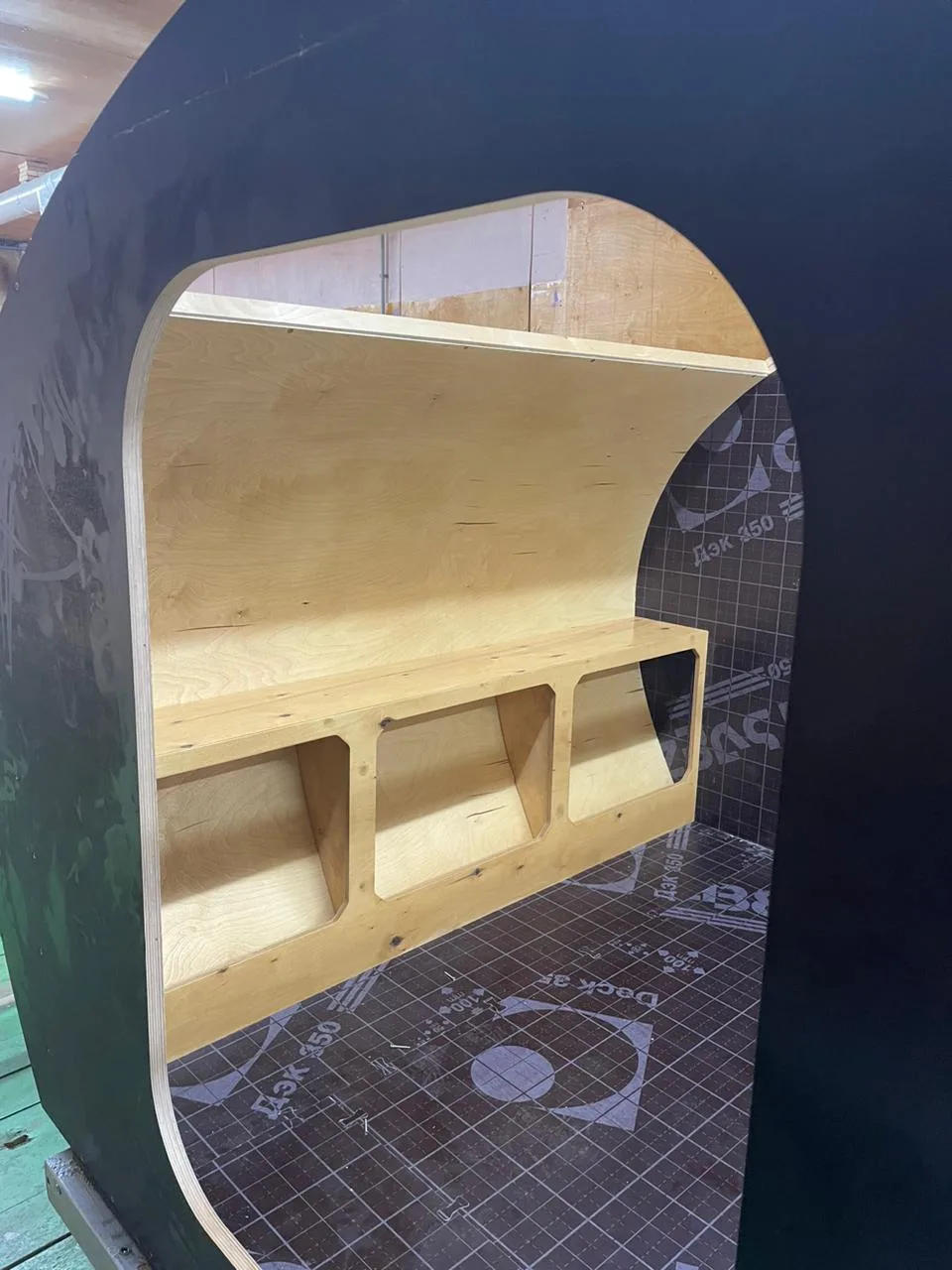

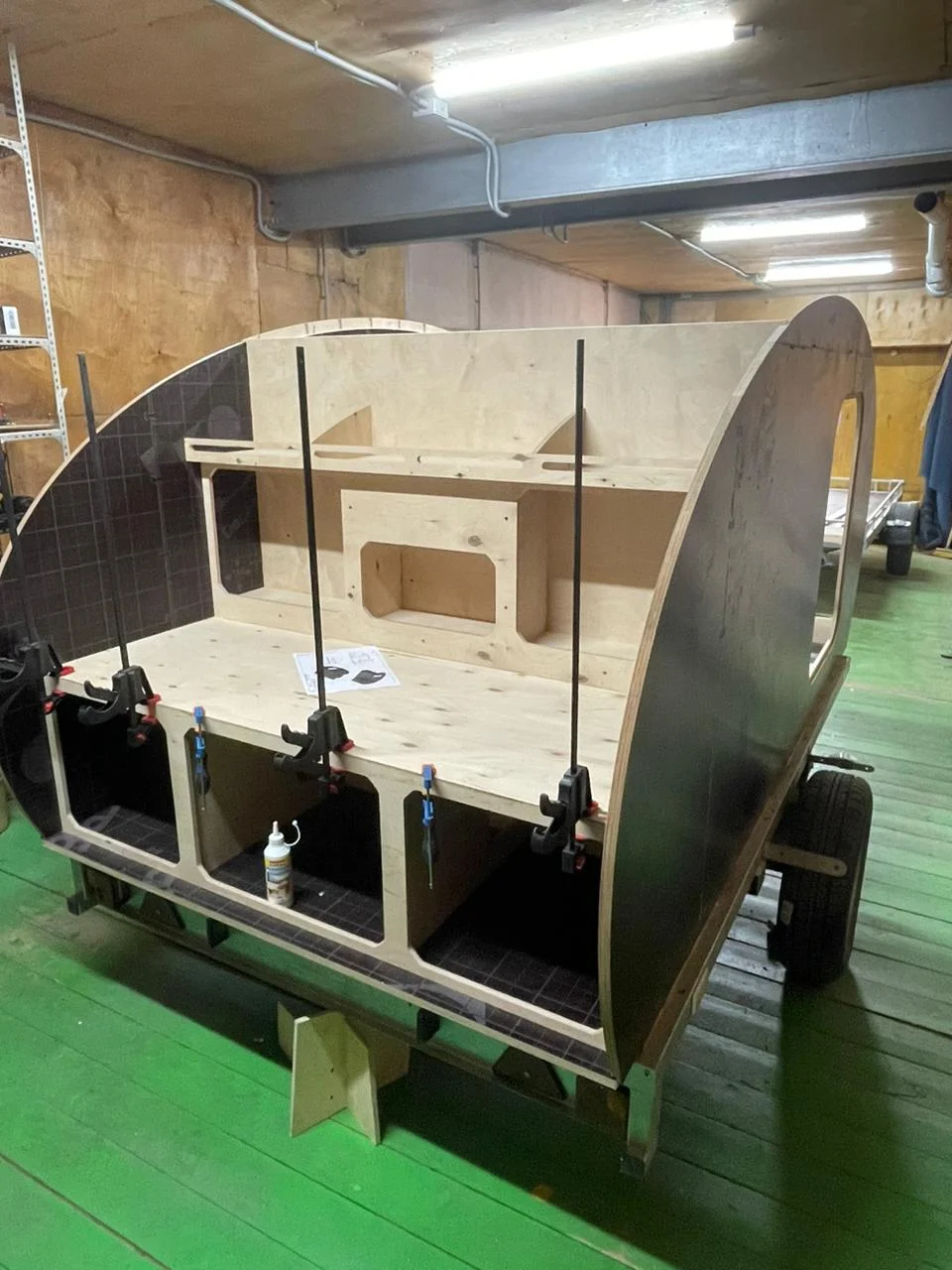

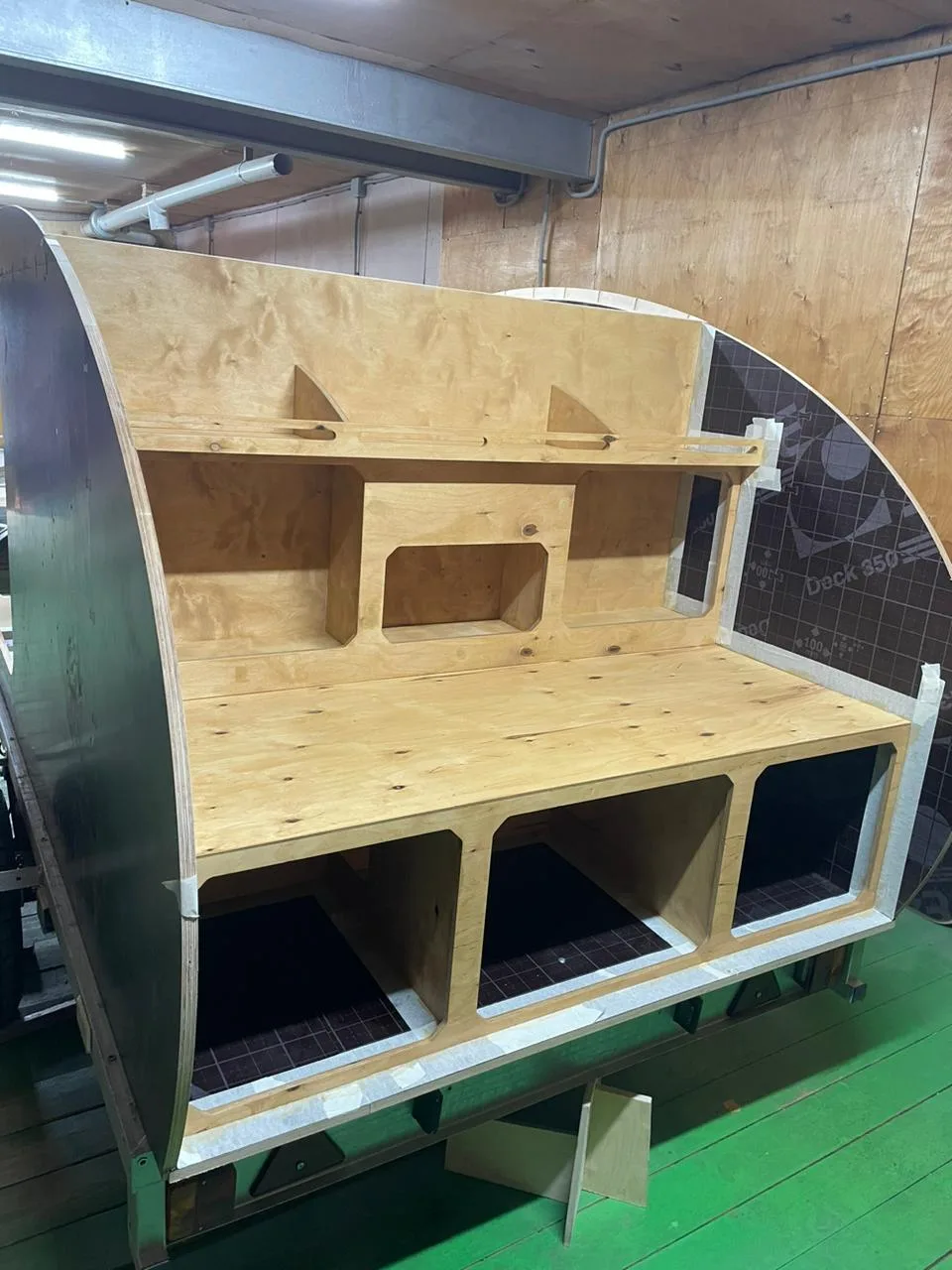

- 5 + 1 вместительных ящиков (на кухне);
- Полка над фасадами с разделителями на кухне;

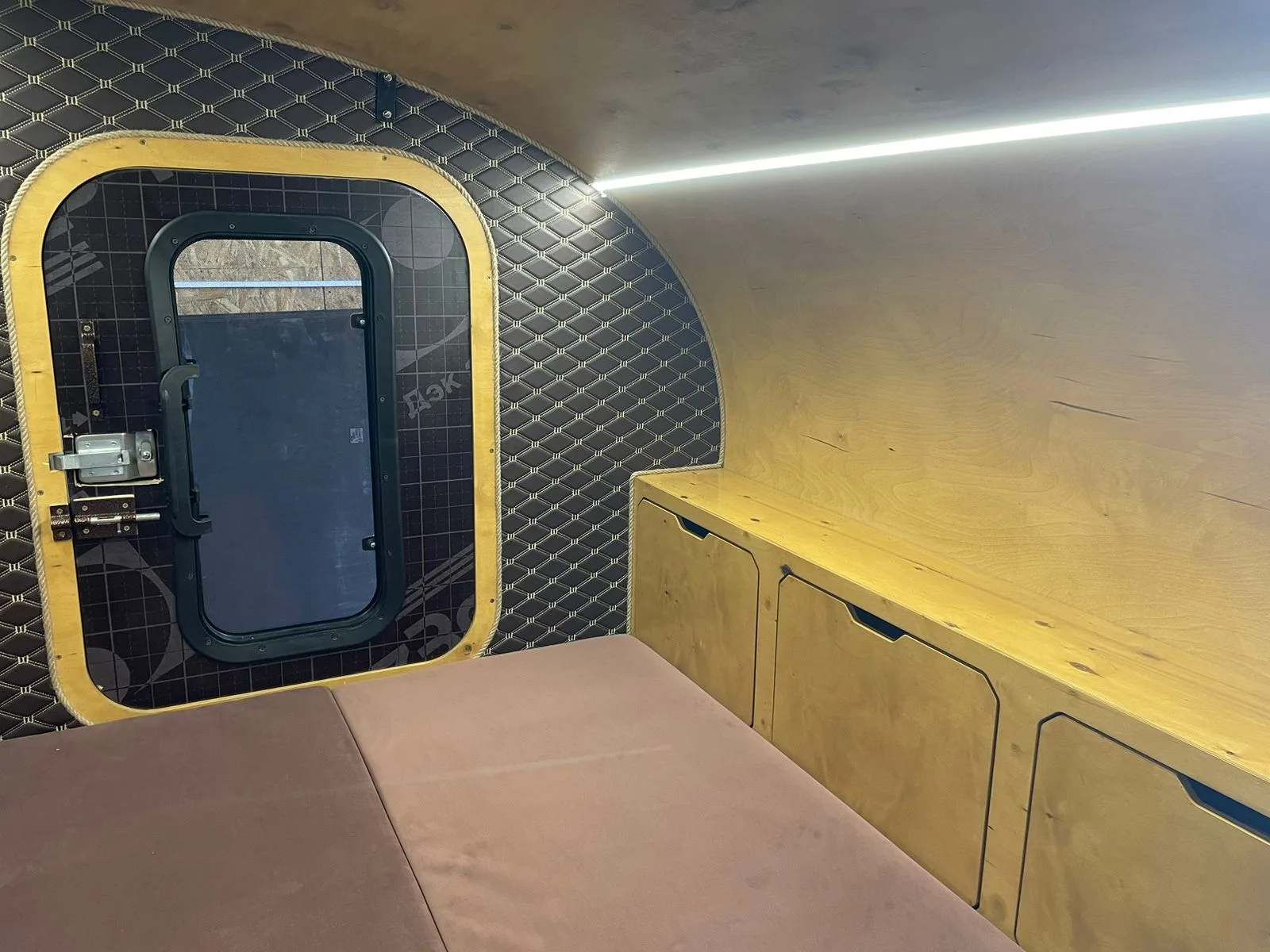

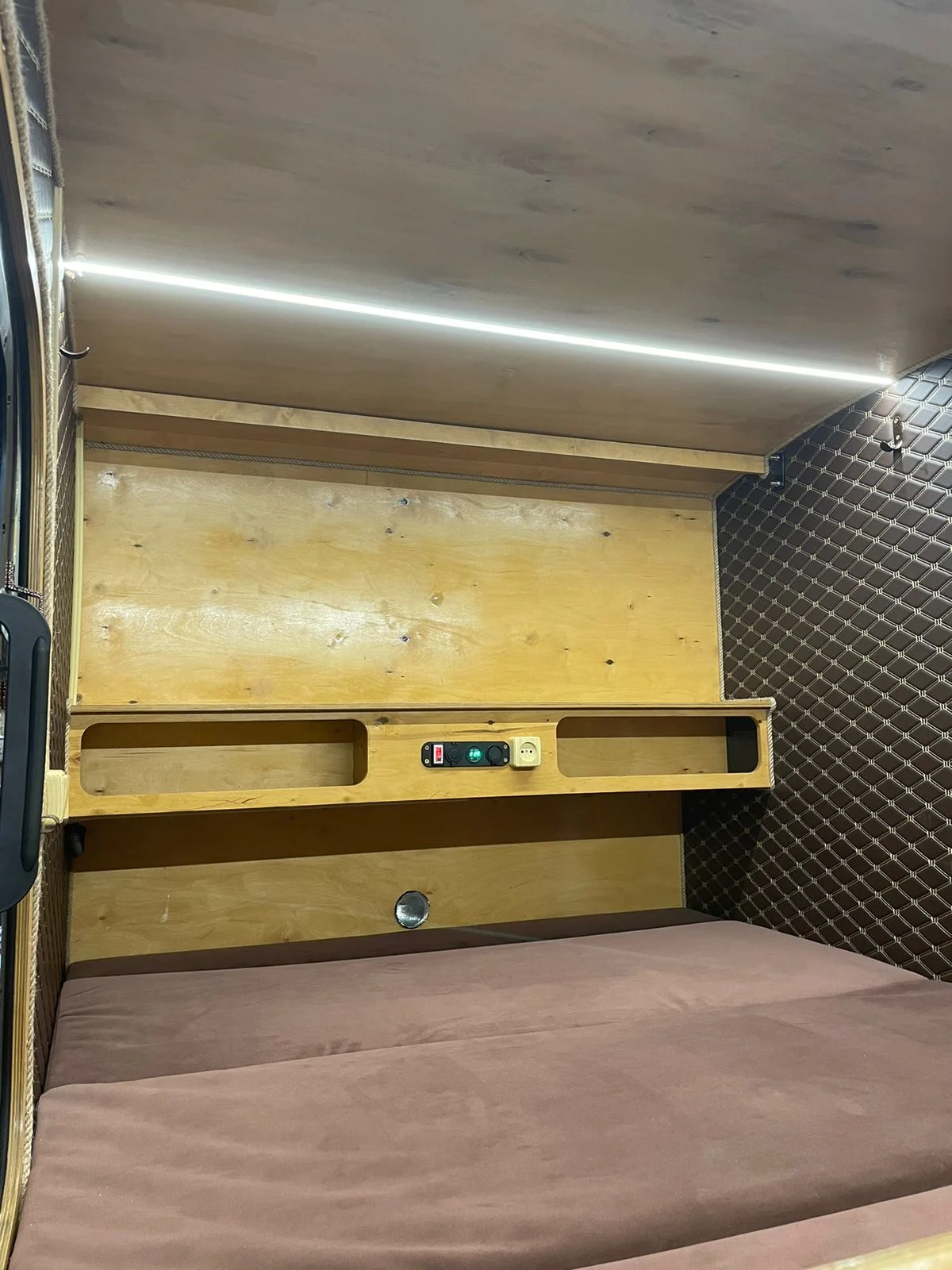

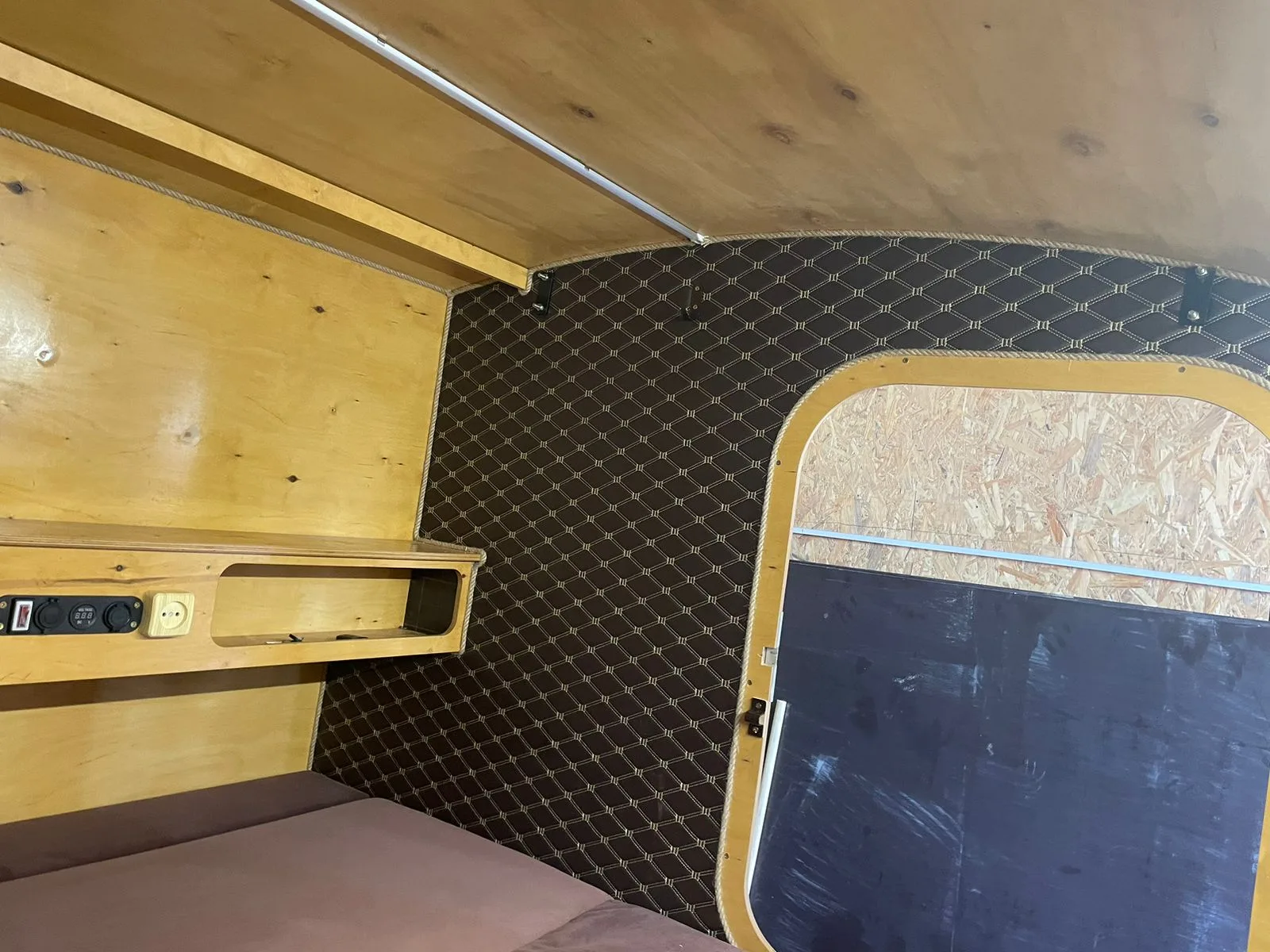

- 3 больших ящика внутри кемпера (за головой);
- 2 полки под детской кроватью для телефона и разных мелочей;
- Место под панель на кухне и в салоне (USB и т.д.);
- Утепленная крыша;
- 3 вместительных модульных рундука (1 спереди и два по бокам при максимальной комплектации, рундуки в стоимость проекта не входят);
- Глубина столешницы 550 мм;
- Откидное детское спальное место 687х1450 мм;
- Второе детское спальное место (продольное) 546х1280(1983) мм;

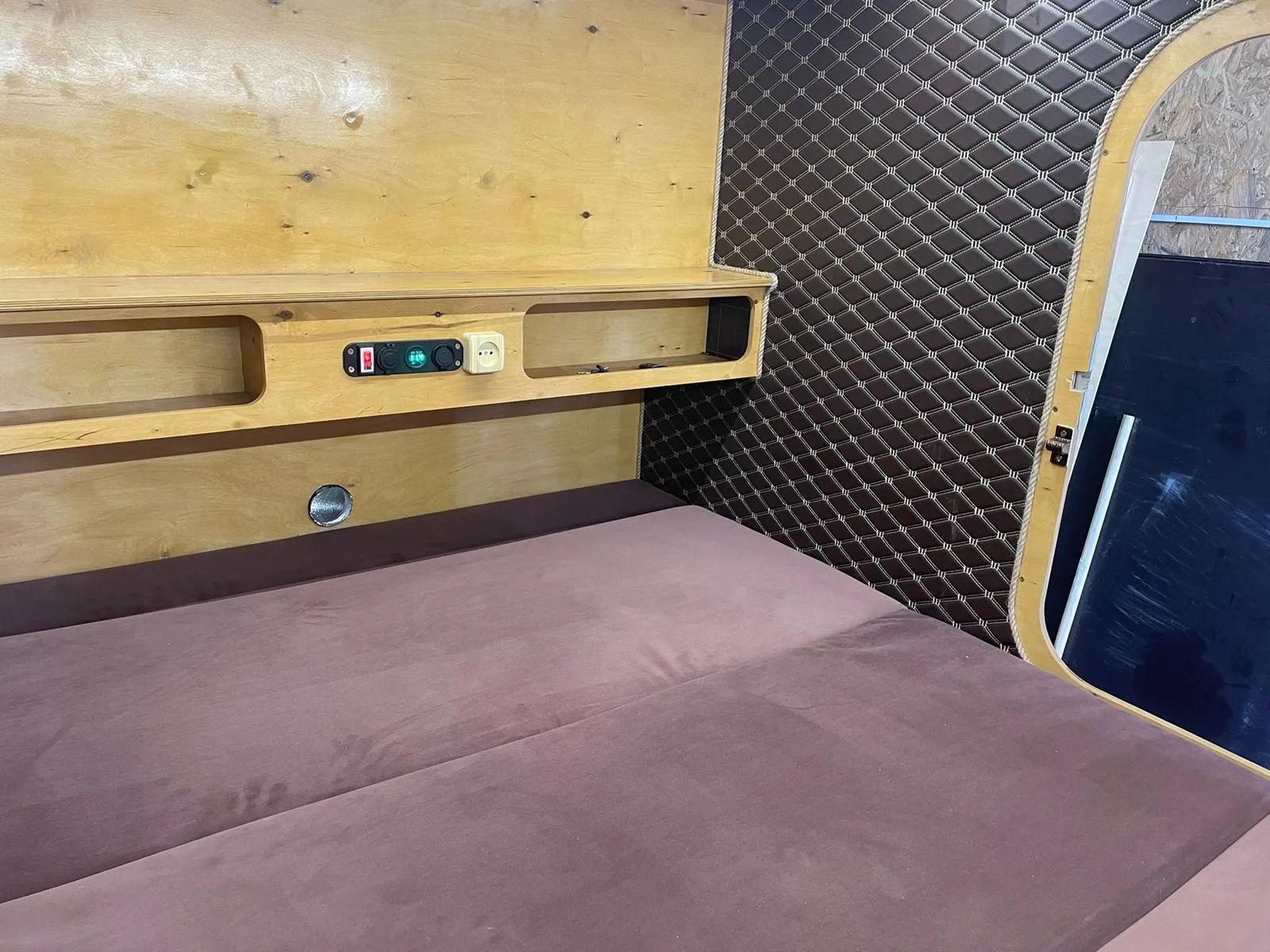

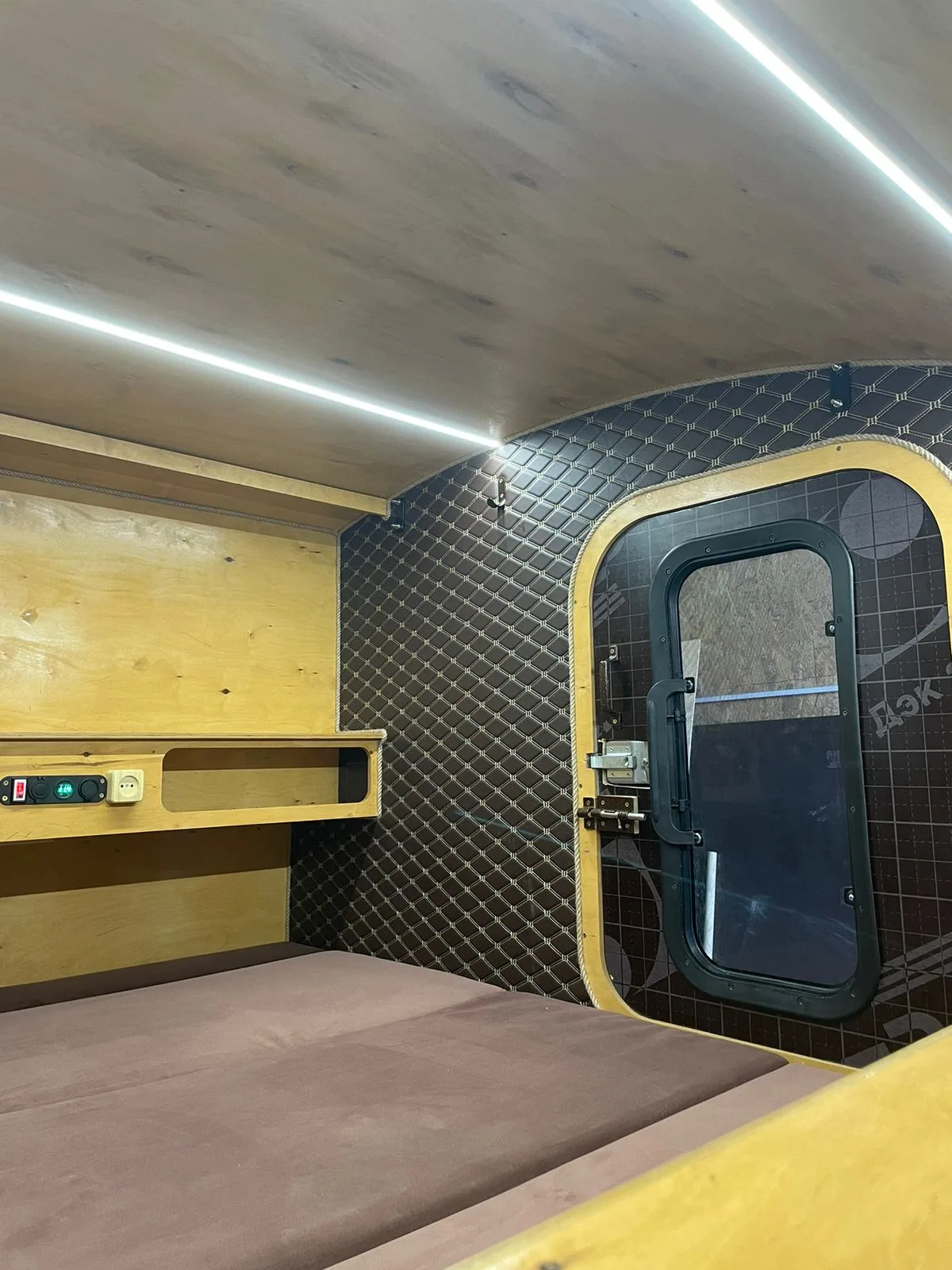

- Полноценное двухспальное место 2000х1480 мм.
Используемые толщины и форматы фанеры
- 18 мм 3000х1500 мм или 2440х1220 мм;
- 12 мм 1525х1525 мм;
- 4 мм 1525х1525 мм или 3000х1500 мм.
