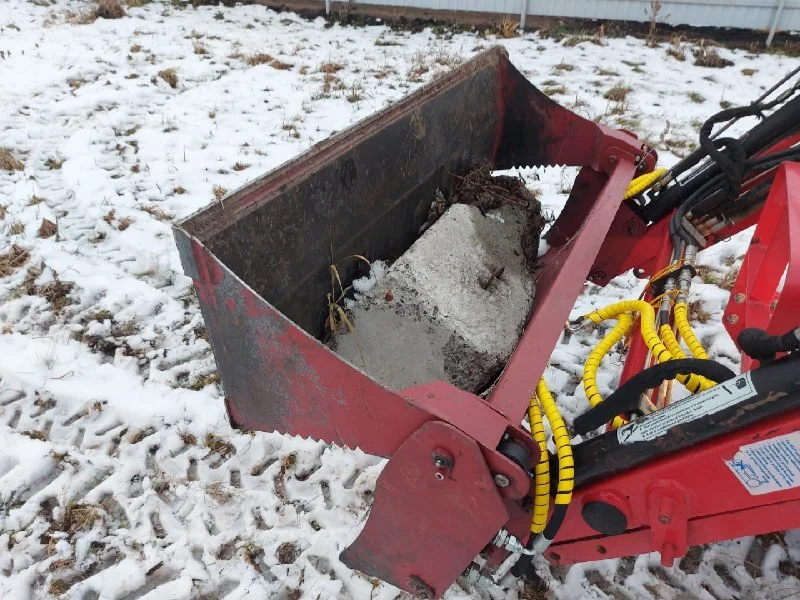

Челюстной ковш 4-в-1 для минитрактора

☆☆☆☆☆

0 отзывов SKU: SKU0176

Функции: Погрузчик, Отвал, Грейфер | Нож 10 мм | Сборка «Шип-Паз»

23 700 ₽

Для юридических лиц стоимость услуг увеличивается на 15%.

↓

Мгновенное скачивание после покупки

После успешной оплаты файлы появятся в личном кабинете и будут отправлены на электронную почту.

PDF DXF

В корзину

Задать вопрос

Безопасная оплата Оплатите онлайн и получите доступ сразу.
Файлы для ЧПУ DXF-файлы подготовлены для производственной резки.
Чертежи от инженера Подготовлено для производства и самостоятельной сборки.

Описание товара

Пакет чертежей для самостоятельного изготовления универсального челюстного ковша (4-в-1) для минитрактора.

О модели: Универсальный челюстной ковш (4-в-1), совмещающий функции погрузчика, бульдозерного отвала, грейферного захвата и планировщика.

Статус проекта: Проверенное решение. Изделие находится в жесткой эксплуатации более 2-х лет, гидравлика и кинематика полностью отработаны.

Особенности конструкции:

Функционал 4-в-1: Позволяет выполнять широкий спектр задач без смены навесного оборудования: погрузка сыпучих материалов, планировка участка (раскрытой челюстью), захват бревен/камней и работа в режиме бульдозера.
Технология сборки «Шип-Паз»: Все листовые детали спроектированы с замками. Это позволяет собрать ковш с заводской точностью и идеальной геометрией даже в условиях гаража, без использования сложных стапелей — детали сами центруются друг относительно друга.
Промышленная надежность: Основной нож выполнен из стали 10 мм. В узлах вращения используются сменные бронзовые шайбы, что предотвращает износ основного металла и значительно продлевает срок службы механизма.
Гидравлика: Конструкция рассчитана на использование двух гидроцилиндров для управления челюстью.

Важное примечание по установке: В комплекте идет чертеж базовой переходной плиты, однако крепления у минитракторов (Kubota, Yanmar, Iseki и др.) отличаются. Вам может потребоваться адаптация задней части плиты под быстросъем или проушины конкретно вашего трактора.

Технические характеристики:

Общие габариты, мм: 1300х515х515.

3D модель в состав проекта не входит и не продается!

Лучше всего подходит для:

Небольшие производственные цеха;
Начинающие мастера и мастера-любители;
Проекты для ЧПУ резки и сварки;
Изготовление оборудования по индивидуальному заказу.

Важное примечание!

Внимание! Это цифровой продукт. Вы приобретаете полный набор чертежей для самостоятельного изготовления, а не готовое физическое изделие.

Что входит в комплект

Файлы для резки (DXF)

Векторные контуры для лазерной, плазменной, фрезерной и гидроабразивной резки с ЧПУ.

Полный комплект рабочих чертежей

Все чертежи предоставляются в формате PDF (готовые к печати на листах формата A3 и A4).

Сборочные чертежи

Подробные инструкции по каждому узлу, наглядные схемы монтажа всех элементов с указанием мест установки деталей и узлов.

Список деталей

Технические характеристики и приобретенные компоненты*.

Характеристики файлов

Форматы файлов PDF, DXF

Единицы измерения Миллиметры / Сантиметры

Доставка Мгновенная цифровая загрузка

Рекомендации по применению Резка с ЧПУ, сварка, изготовление в цехе

Программное обеспечение Программа просмотра CAD-файлов, CAM-программа с поддержкой формата DXF

Лицензия и использование

Эти файлы предназначены для личного использования в мастерской и мелкосерийного производства. Передача, перепродажа или публичное распространение цифровых файлов запрещены.

Если вам требуются права на коммерческое производство, индивидуальные изменения или корпоративная лицензия, свяжитесь с нами до совершения покупки.

Отзывы покупателей

Reviews

Отзывов пока нет.

Только зарегистрированные клиенты, купившие данный товар, могут публиковать отзывы.

Перед покупкой

FAQ о продукте

Основная информация о цифровой доставке, форматах файлов и использовании в производстве.

Нет. Это цифровой продукт для скачивания. После покупки вы получите чертежи в формате CAD и сопутствующие файлы.

Файлы становятся доступны сразу же после успешной оплаты через ваш аккаунт и по электронной почте, указанной в заказе.

Да. Файлы DXF предназначены для рабочего процесса резки с ЧПУ, но перед запуском в производство всегда следует проверять материал, масштаб и настройки станка.

Да. Если вам нужны другие размеры, материалы или изменения в проекте, воспользуйтесь формой запроса на индивидуальный проект.
