Примеры сборки сварочных приспособлений и принадлежностей
Оборудование для мастерских и сварочные приспособления – это залог точности и производительности, позволяющие вам изготавливать, ремонтировать и создавать с профессиональной эффективностью.
Обзор проекта
Что представляет собой проект?

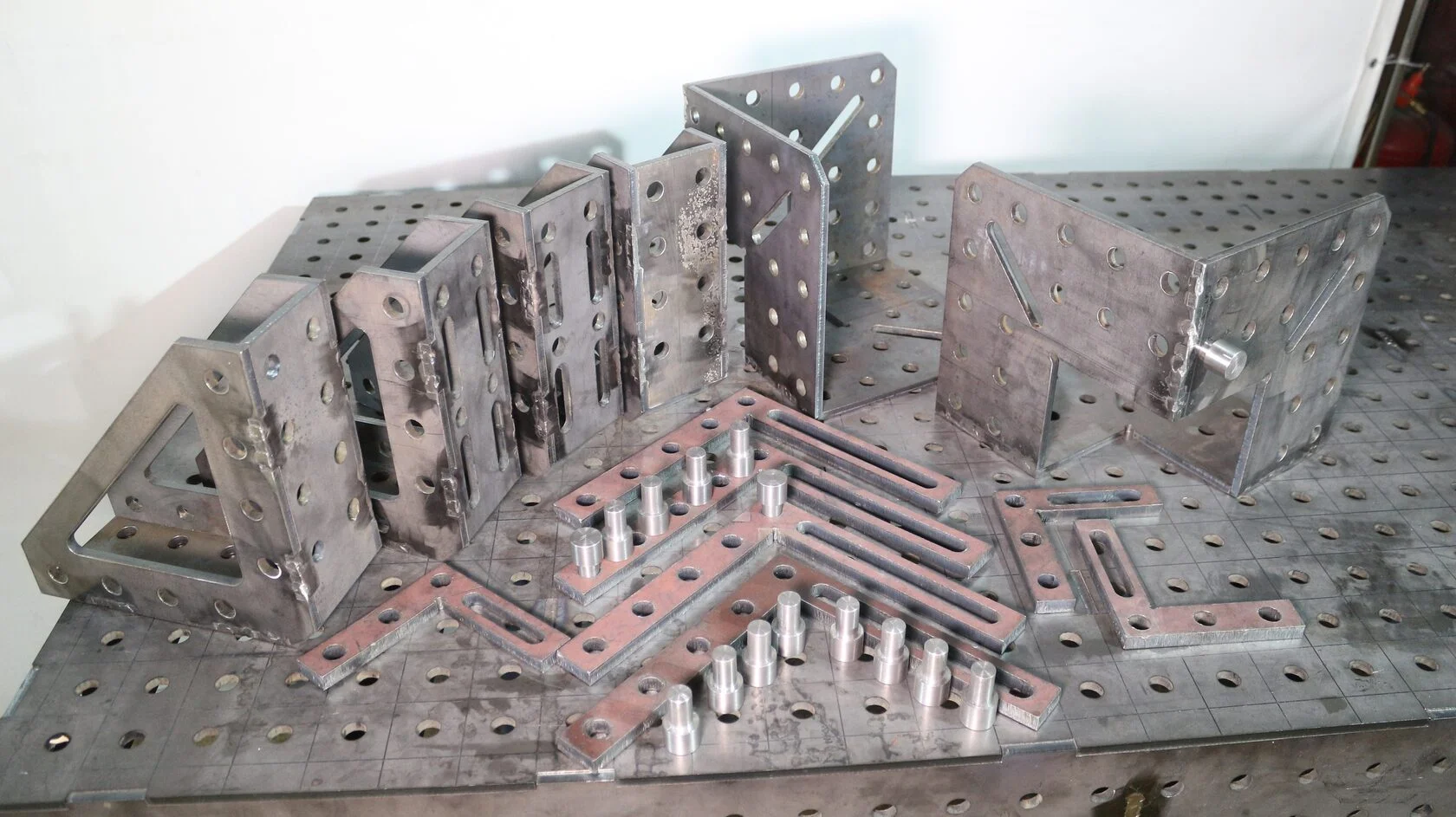

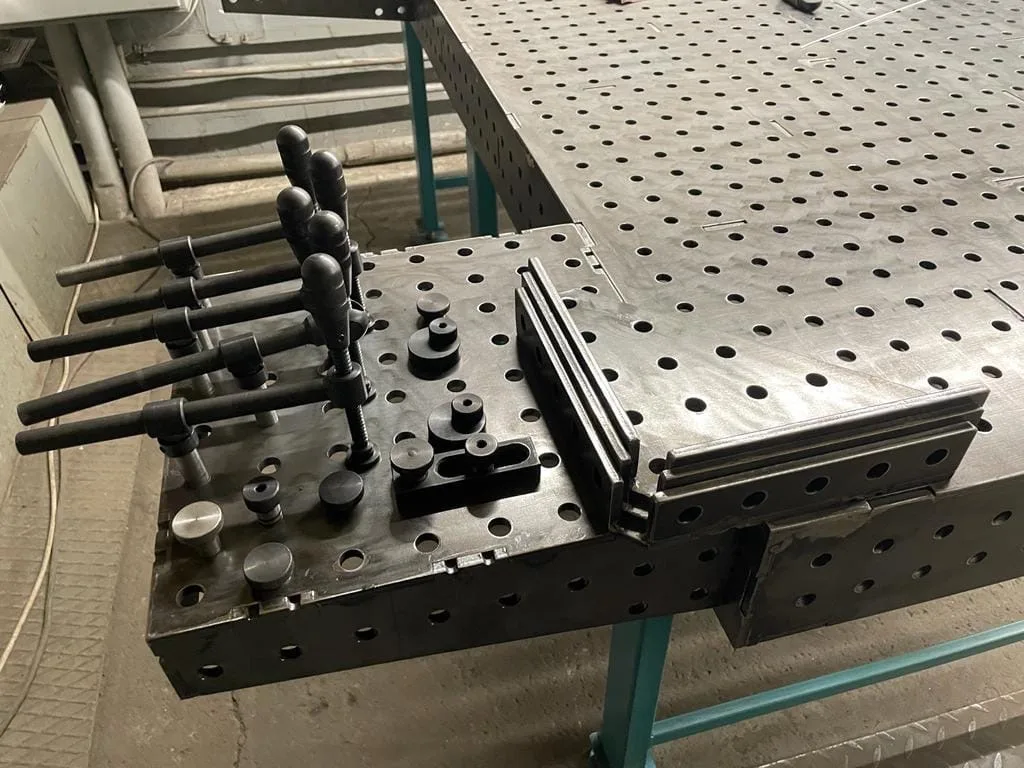

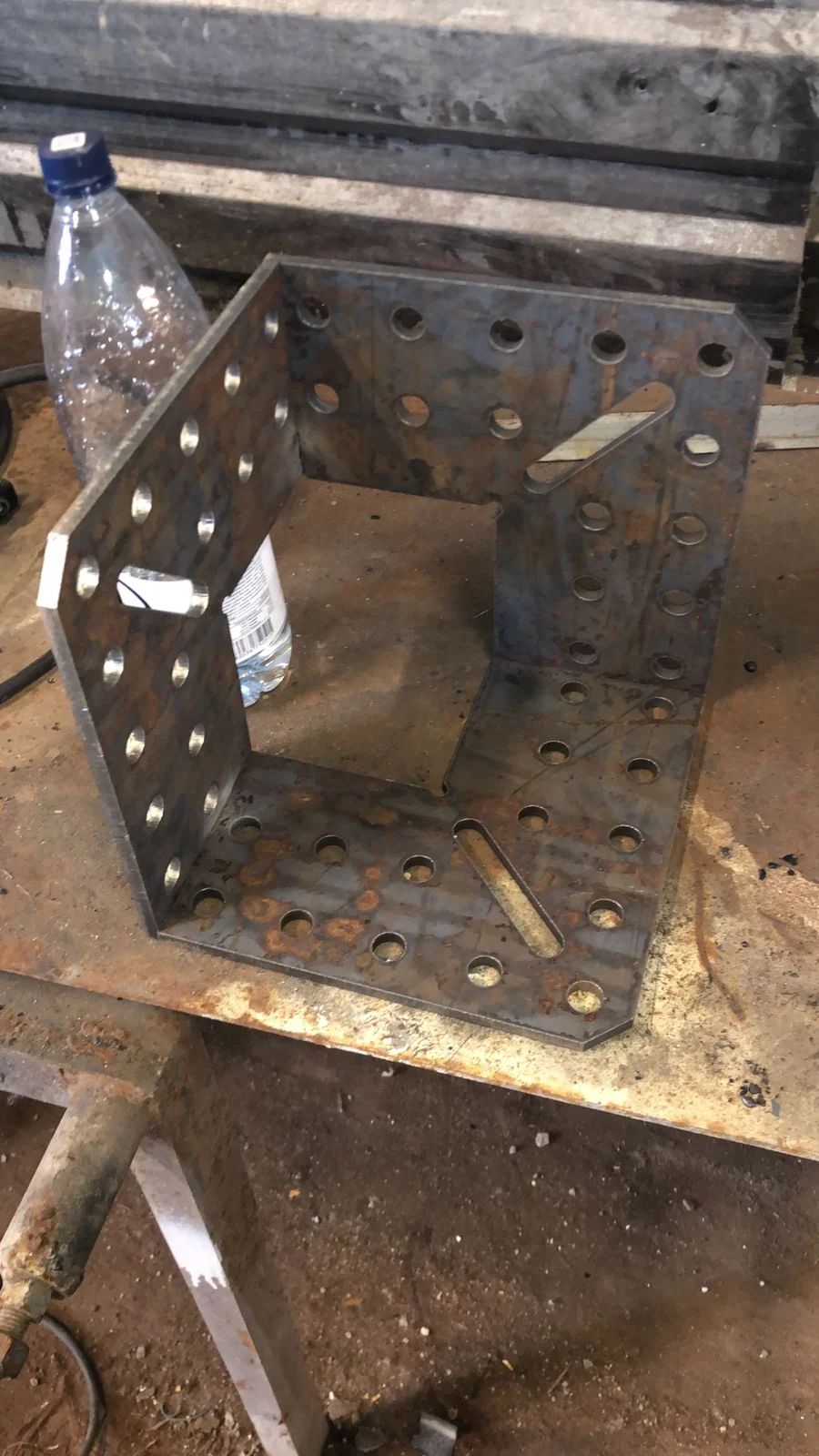

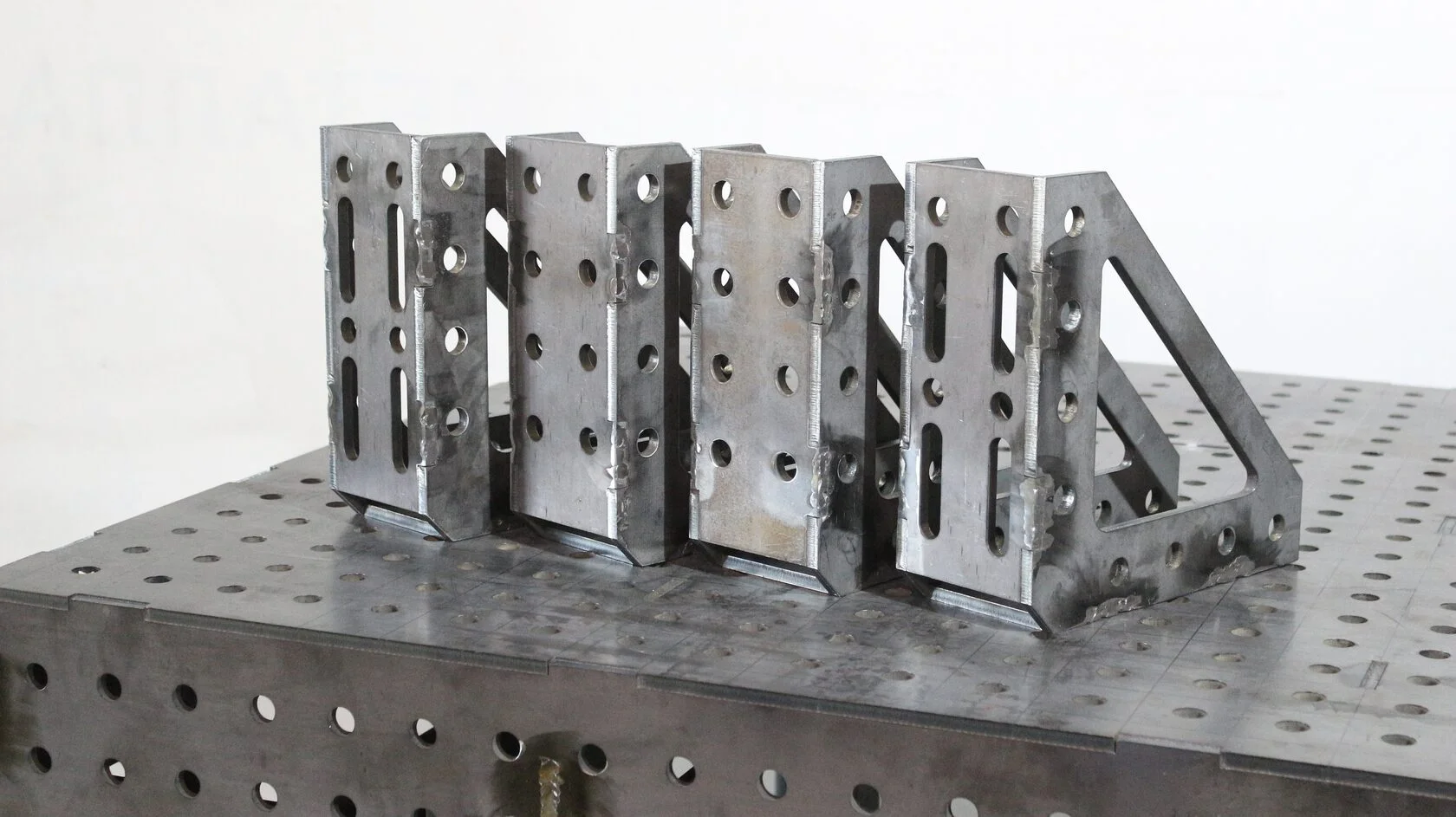

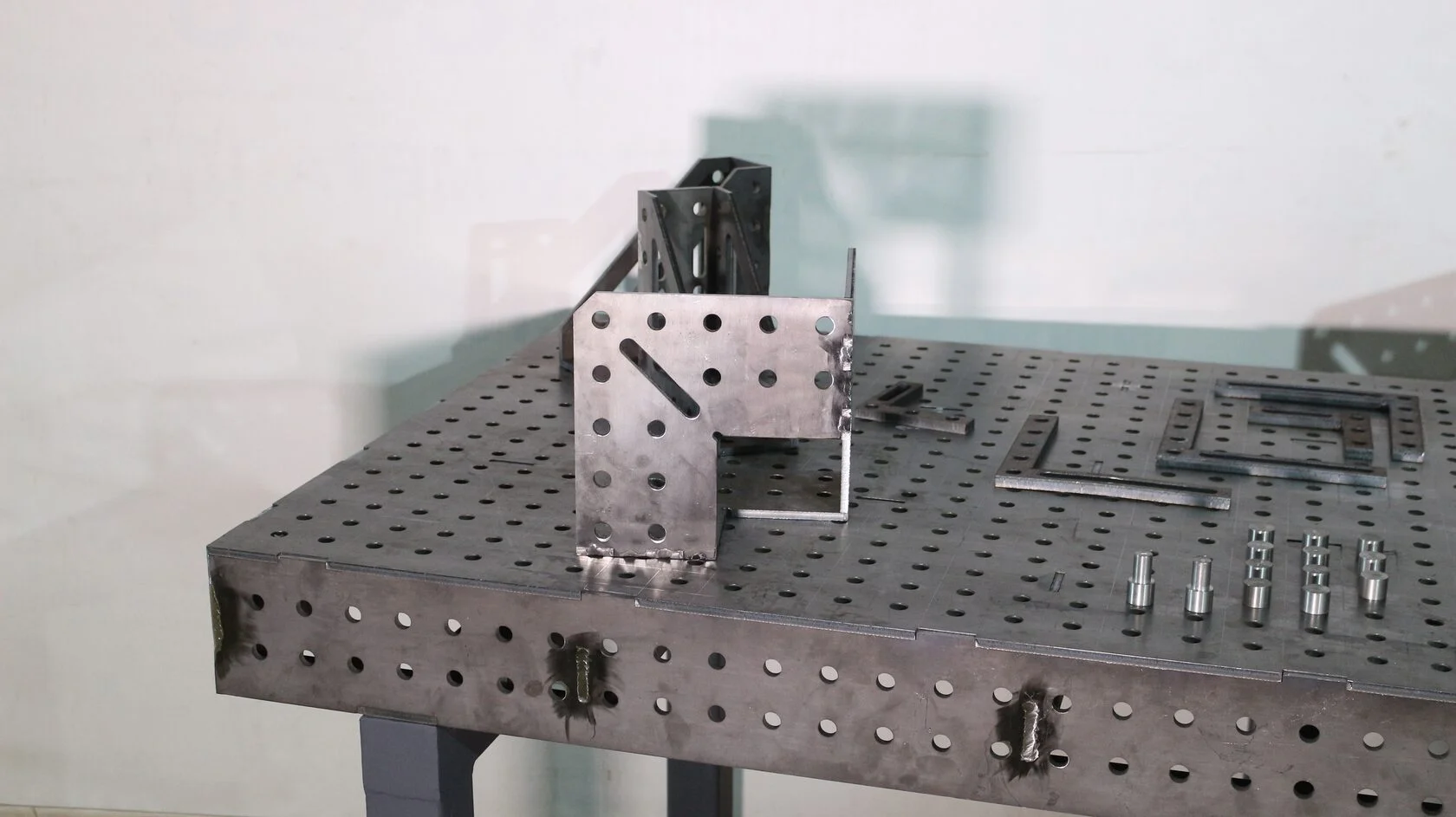

Полный ассортимент профессиональных сварочных приспособлений и аксессуаров, предназначенных для точного позиционирования и зажима заготовок. В эту категорию входят угловые пластины, прямые упоры, угловые зажимы, опоры для труб, зажимные уголки, эксцентриковые упоры и дополнительные монтажные пластины — все они рассчитаны на сварочные столы со стандартной сеткой отверстий 16 мм (шаг 50×50 мм или 25 мм). Каждая деталь оптимизирована для лазерной резки из стали толщиной от 8 мм, что обеспечивает жесткость, повторяемость и простоту сборки. Независимо от того, нужно ли вам закрепить трубы под углом, зажать квадратные трубы или расположить детали для прихваточной сварки, эти приспособления превращают любой сварочный стол в профессиональную станцию для изготовления деталей.
Что входит в комплект
Перечень основной документации, подготовленной по данному проекту.
Полный комплект рабочих чертежей
Все чертежи предоставляются в формате PDF (готовые к печати на листах формата A3 и A4).
Файлы для резки (DXF)
Векторные контуры для лазерной, плазменной, фрезерной и гидроабразивной резки с ЧПУ.
Сборочные чертежи
Подробные инструкции по каждому узлу, наглядные схемы монтажа всех элементов с указанием мест установки деталей и узлов.
Список деталей
Технические характеристики и приобретенные компоненты*.
