Пример сборки сварочной тележки
Оборудование для мастерских и сварочные приспособления – это залог точности и производительности, позволяющие вам изготавливать, ремонтировать и создавать с профессиональной эффективностью.
Обзор проекта
Что представляет собой проект?

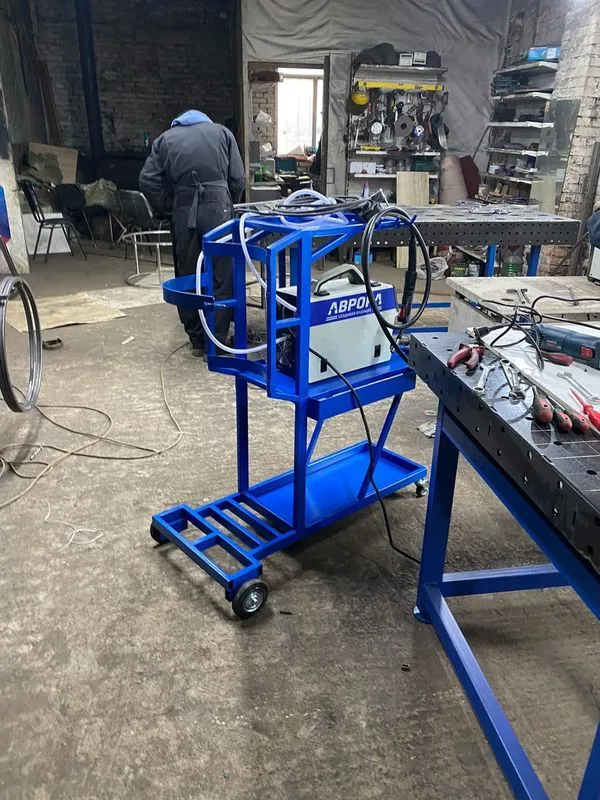

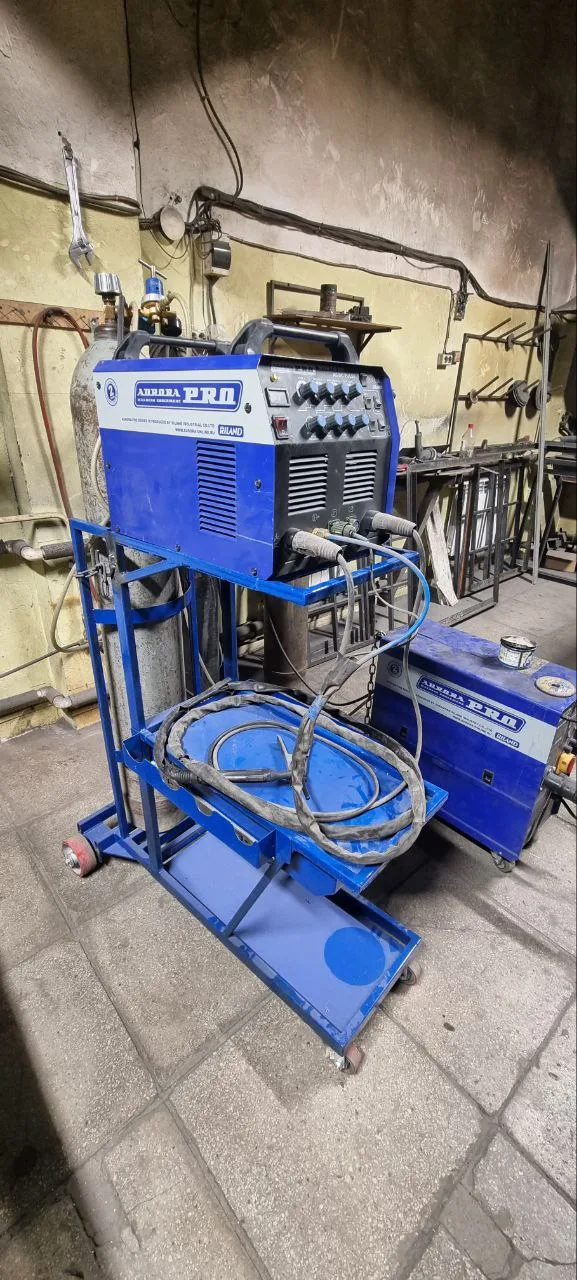

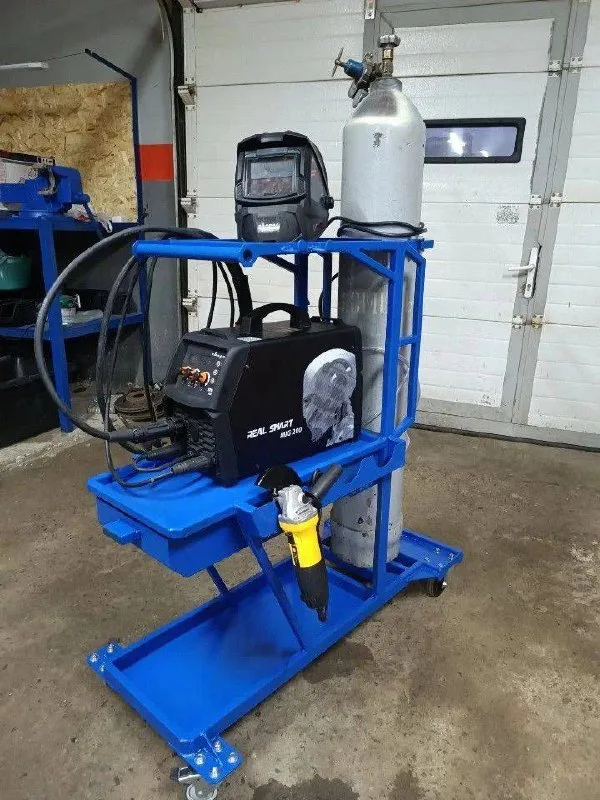

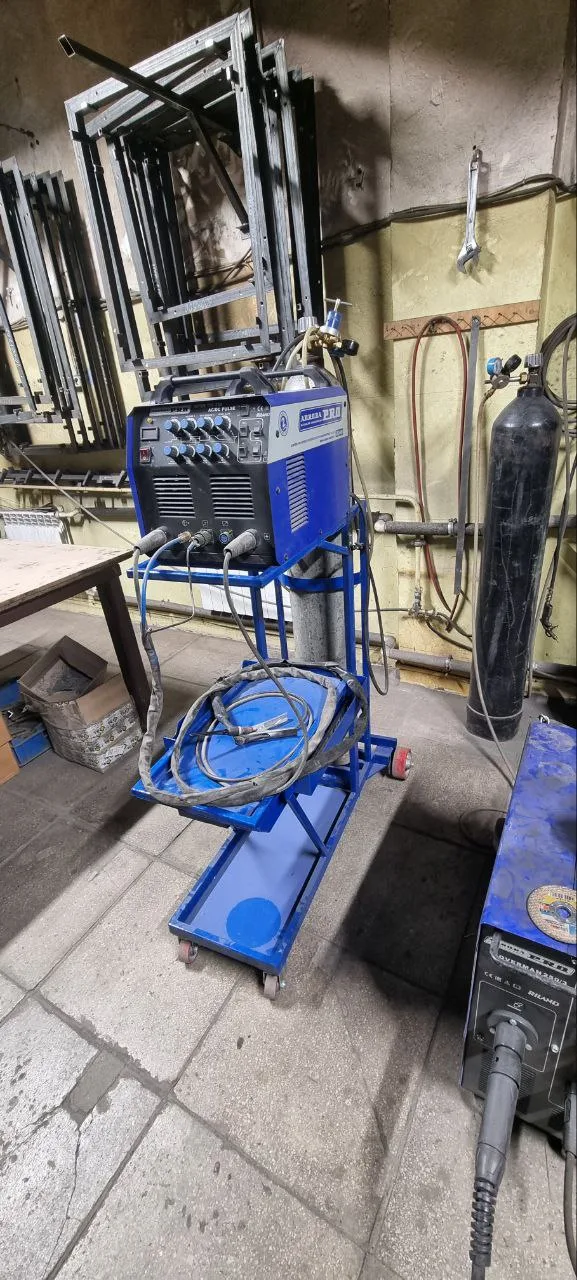

Продуманный органайзер для сварочного поста. Позволяет компактно разместить сварочный аппарат (полуавтомат или аргон), баллон с газом и весь сопутствующий инструмент (болгарки, струбцины, магниты). Конструкция спроектирована с учетом надежного крепления баллона (цепи/хомуты) — он не упадет при перевозке по неровному полу гаража. Колесная база обеспечивает устойчивость и легкость перемещения.
Что входит в комплект
Перечень основной документации, подготовленной по данному проекту.
Полный комплект рабочих чертежей
Все чертежи предоставляются в формате PDF (готовые к печати на листах формата A3 и A4).
Файлы для резки (DXF)
Векторные контуры для лазерной, плазменной, фрезерной и гидроабразивной резки с ЧПУ.
Сборочные чертежи
Подробные инструкции по каждому узлу, наглядные схемы монтажа всех элементов с указанием мест установки деталей и узлов.
Список деталей
Технические характеристики и приобретенные компоненты*.

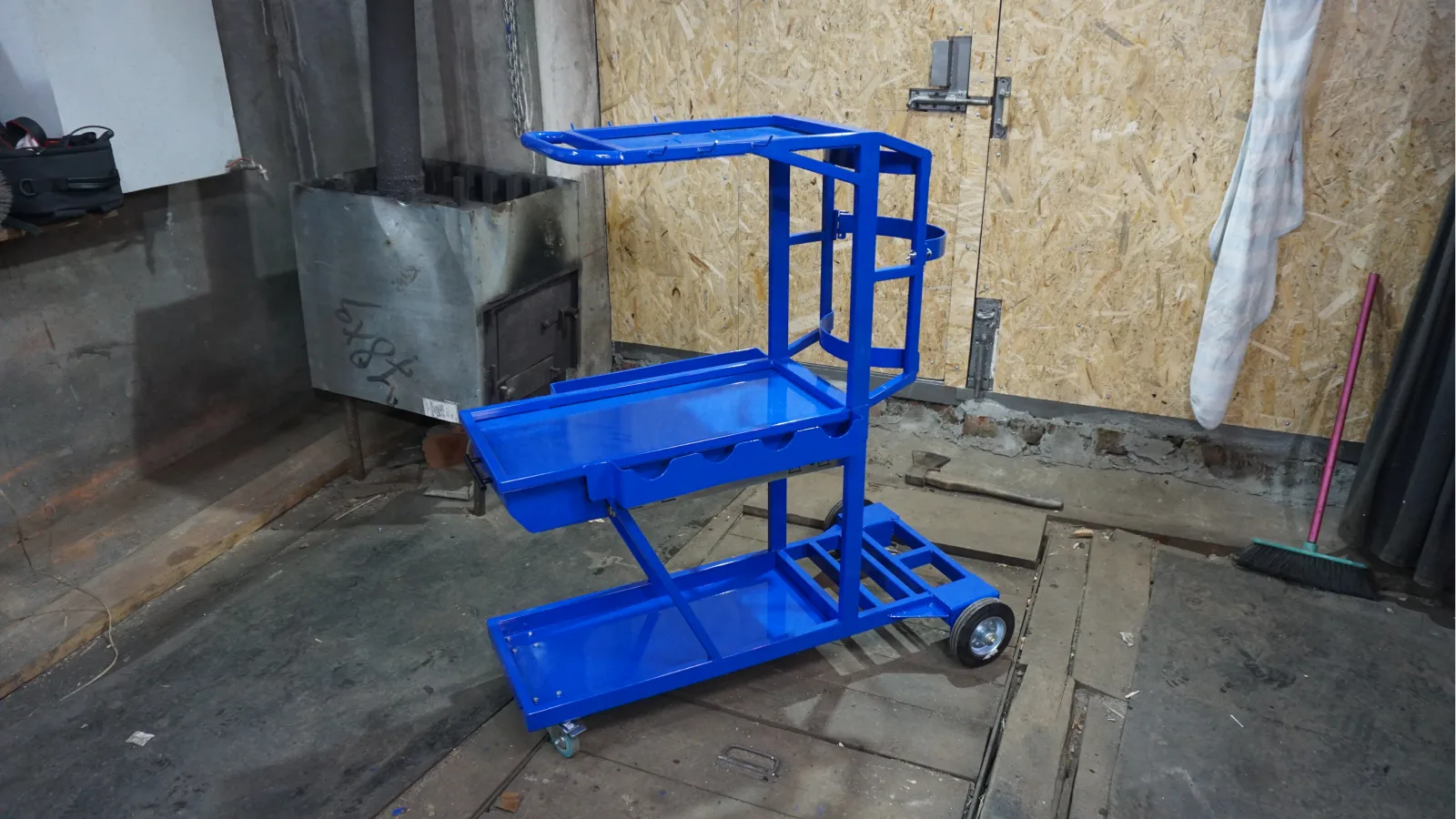

Характеристики тележки
- Используется два вида профиля: 20х20 и 20х40;
- Колеса задние — 170 и передние — 70 мм (их можно заменить на то что будет в продаже, но желательно не меньше);
- Габариты, размеры и пример чертежей на фото;
- ЦТ по максимуму занижен, ось вынесена за баллон, дабы не было опрокидывания;

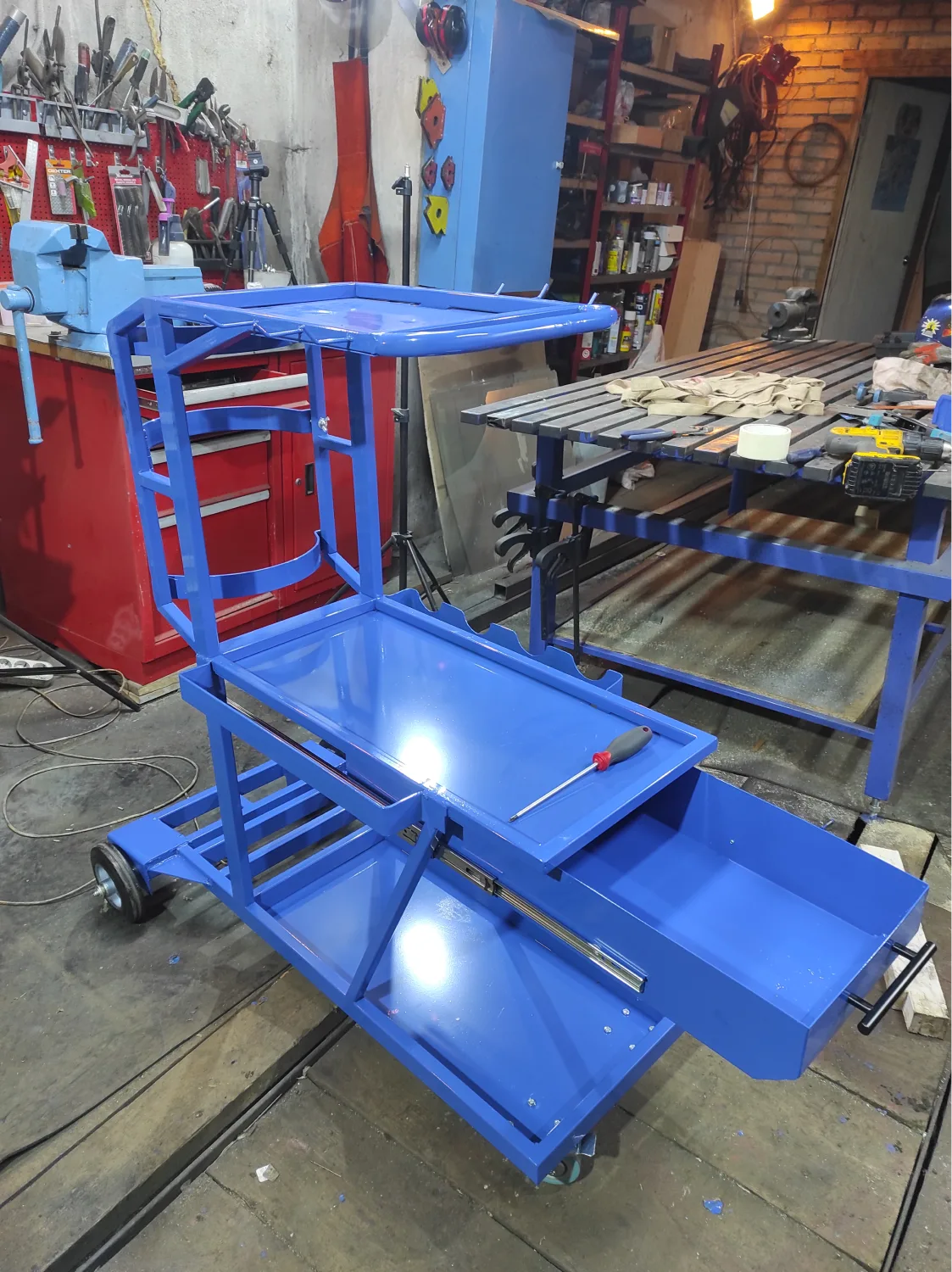

- Ящик на полновыдвижных мебельных направляющих;
- Все размеры можно сделать под себя.
