Пример сборки тележки для инструментов
Оборудование для мастерских и сварочные приспособления – это залог точности и производительности, позволяющие вам изготавливать, ремонтировать и создавать с профессиональной эффективностью.
Обзор проекта
Что представляет собой проект?
Профессиональная тележка «заводского» класса с продольным расположением ящиков. Главная особенность — малая ширина (всего 370 мм) при длине 811 мм. Это идеальный формат «Slim» для узких гаражей и проходов: тележка встает вдоль стены и не съедает полезное пространство, при этом сохраняя огромную вместимость благодаря длине ящиков.

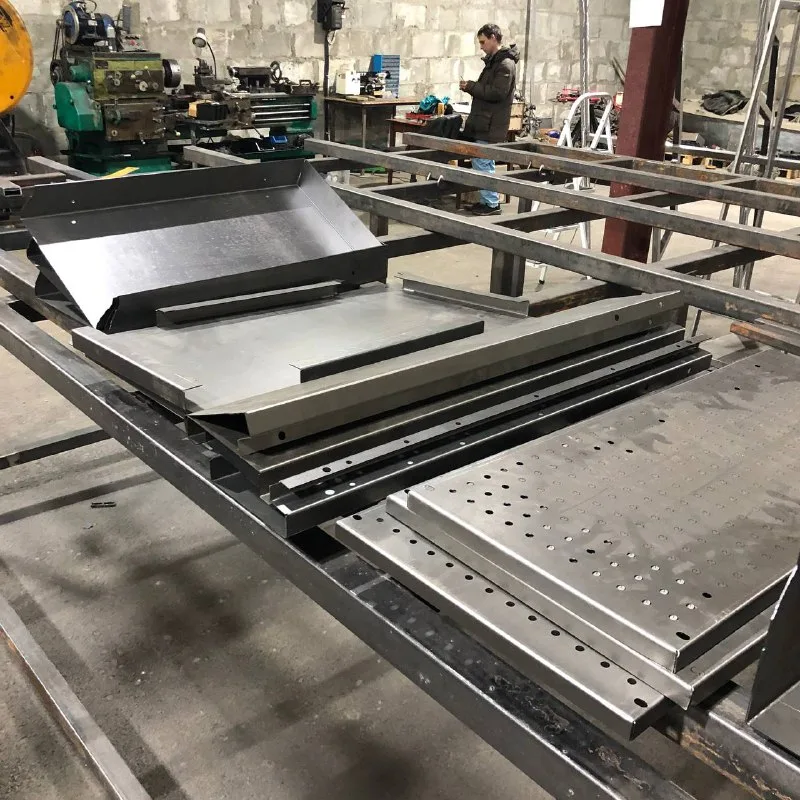

Технология «Монокок»: В конструкции полностью отсутствует каркас из профильной трубы. Вся жесткость обеспечивается системой гибов листового металла (ребра жесткости, замки). Это снижает вес и увеличивает полезный объем ящиков.
Что входит в комплект
Перечень основной документации, подготовленной по данному проекту.
Полный комплект рабочих чертежей
Все чертежи предоставляются в формате PDF (готовые к печати на листах формата A3 и A4).
Файлы для резки (DXF)
Векторные контуры для лазерной, плазменной, фрезерной и гидроабразивной резки с ЧПУ.
Сборочные чертежи
Подробные инструкции по каждому узлу, наглядные схемы монтажа всех элементов с указанием мест установки деталей и узлов.
Список деталей
Технические характеристики и приобретенные компоненты*.
Характеристики тележки
- Общие габариты, мм: — 811х370х900;
- Вес — 64 кг;
- Выкатные ящики в кол-ве 6 шт: 3 малых (600х284х77) и 3 больших (600х284х147);
- Используемая сталь 1,2 и 1,5 мм;
- Колеса, резиновые (диаметр 80 мм), 2 — неповоротных, 1 — поворотное, 1 — поворотное с тормозом;

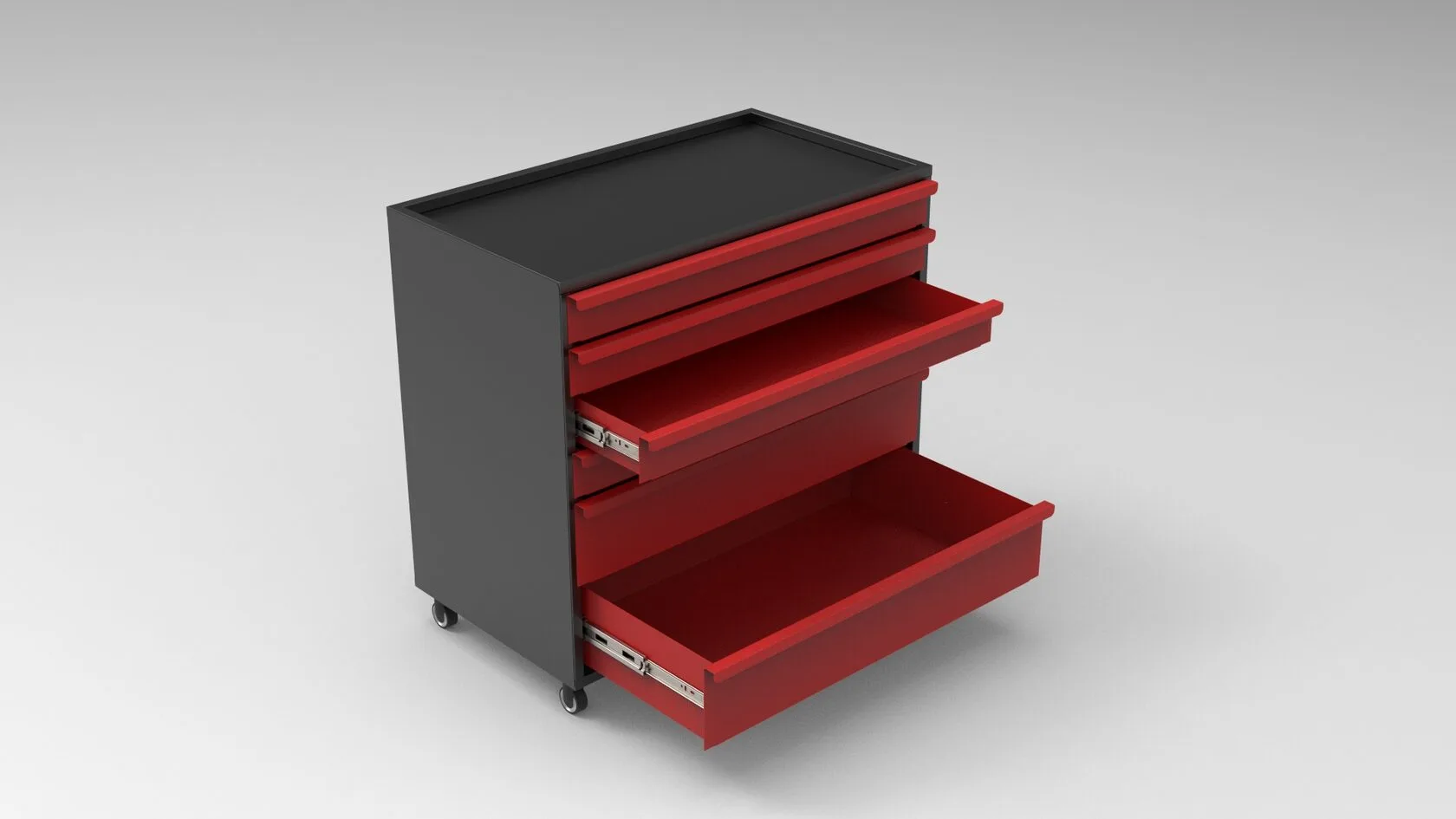

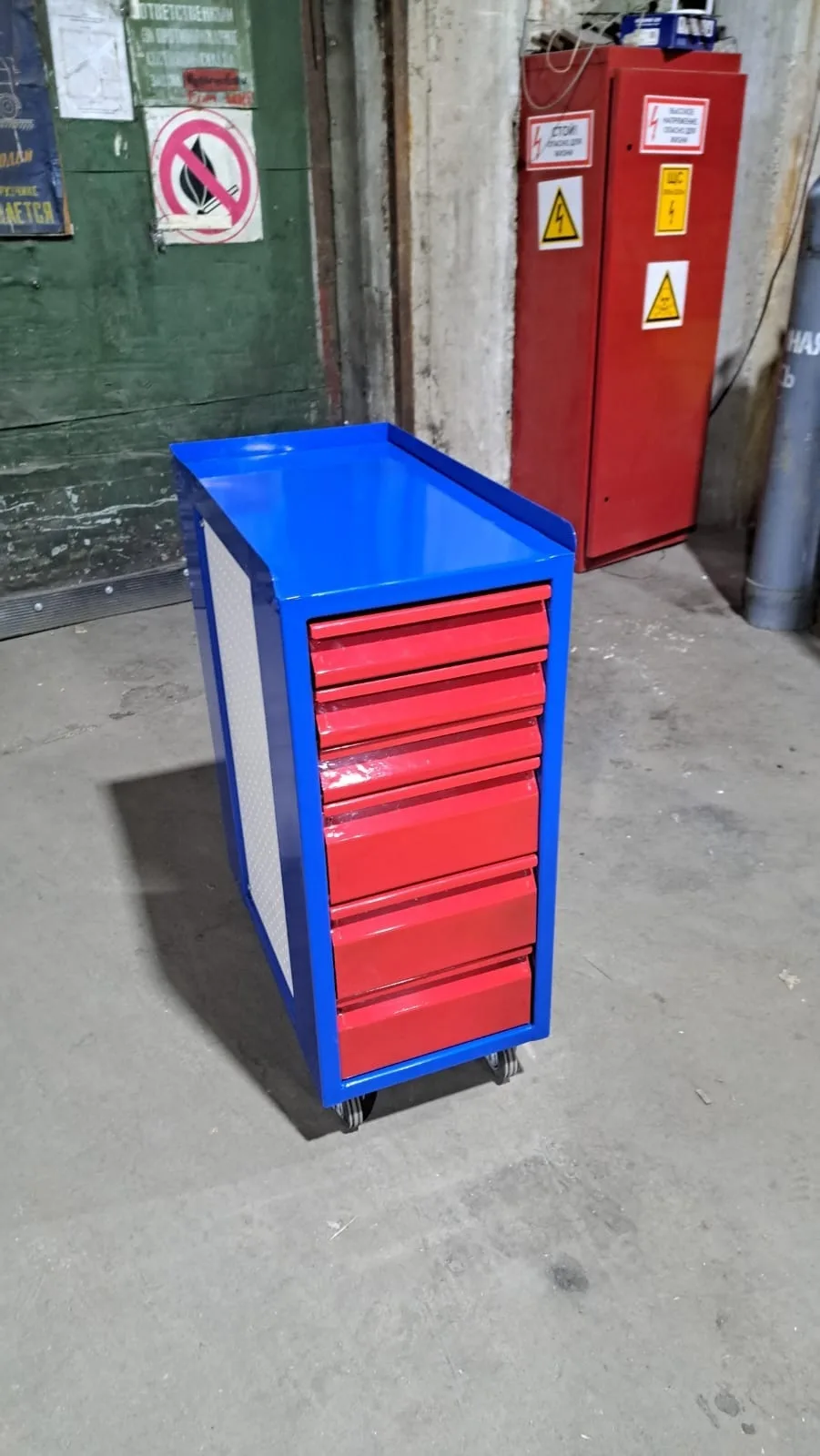

- На фото с готовой тележкой были изменены фасады для клиента, оригинальные фасады на красно-черной тележке.
Длина реза
- 1,2 мм — 15 метров;
- 1,5 мм — 100 метров;
- 3 мм — 2 метра.
