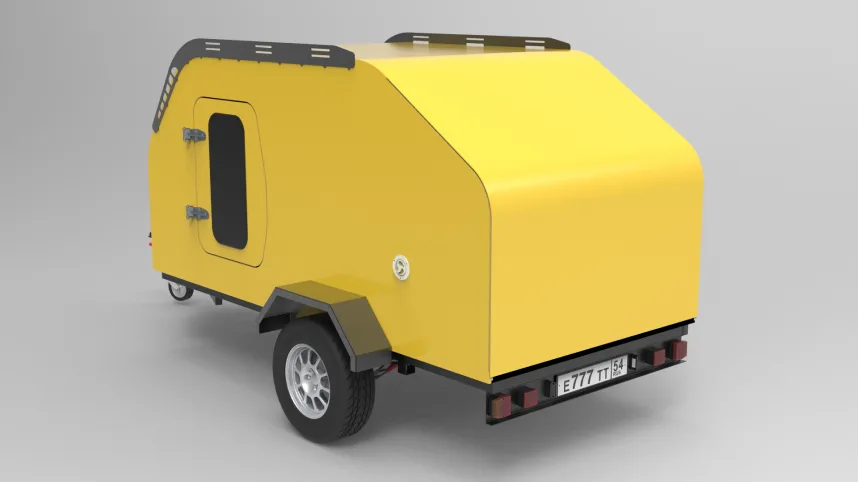

Пример сборки прицепа-кемпера «SOLAR»

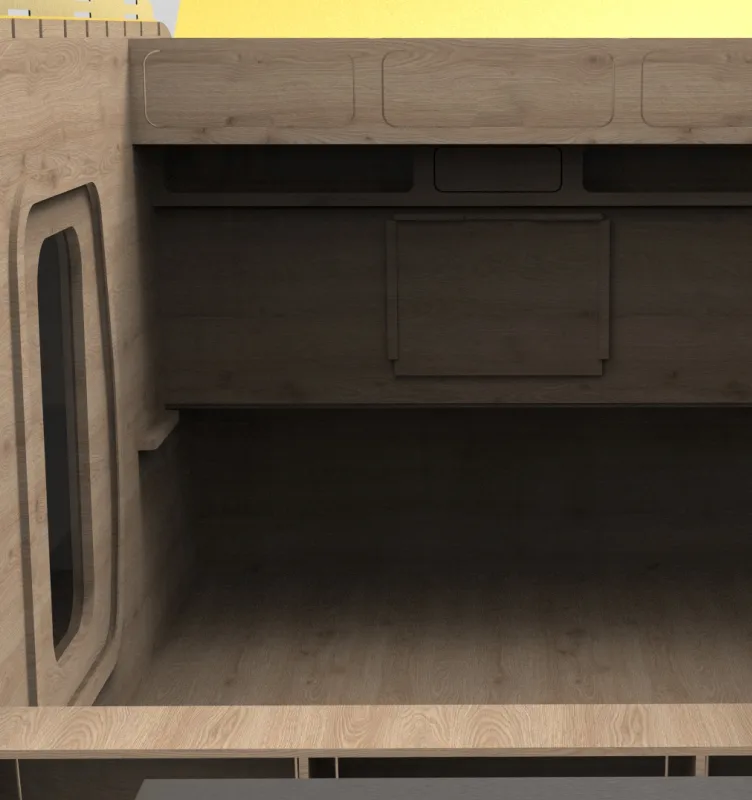

Разработанный короб со всем внутренним наполнением (кровать, фасады, перегородки, кухня, закладные под холодильник (при его наличии в проекте), места для расположения органов управления и т.д.). Т.е. приобретая данный проект и сделав раскрой всех деталей на ЧПУ фрезере, Вы получаете готовый короб, который необходимо доукомплектовать для комфортного путешествия, а именно: водо/электроснабжение, фурнитура, отделка внутренняя и внешняя, матрасы и т.д.

Данных комплектующих в проекте нет, но будут даны ориентиры (ссылки) на элементы, которые были использованы при разработке проекта, такие как: окна, уплотнители, чем и как обшить снаружи (несколько вариантов), холодильник и направляющие под него, замок (нет врезки в проекте), бак. Все остальное подбирается исходя из своих потребностей, бюджета и вкусовых предпочтений. При необходимости, можно комплектующие оцифровать (например выбрали раковину и не уверены что она подойдет), в этом случае необходимо предоставить все габариты, это будет переведено в 3D модель (оцифровано) и после будет примерна на модуль в электронной модели (обсуждается отдельно).

• Общие габариты, мм (без рамы) — 2950д х 1365в х 1500ш;
• Общие габариты переднего рундука, мм — 903д х 500ш (630 с местом под бак отопителя) х 478в;
• Весь кемпер изготавливается из фанеры, все детали вписываются в стандартные размеры листа или при необходимости сращиваются;
• Рама (чертежи) продается отдельно.

• 8 вместительных ящиков над столешницей (на кухне);
• 1 ящик под коммуникации и бака с левой стороны;
• 1 выкатной ящик под холодильник объемом 25 л;
• 5 ящиков внутри кемпера;
• Место под панель (USB и т.д.);
• 3 ящика за головой, под наклоном (удобно сидеть);
• Утепленная крыша 38 мм, утепленный пол 55 мм, утепленные стены 28 мм;
• 3 вместительных модульных рундука (1 спереди и два по бокам);
• Глубина столешницы 550 мм;
• Откидное детское спальное место 538х1450 мм;
• Выкатной стол из под детской кровати;
• Полноценное двухспальное место 2000х1480 мм;
• Можно установить окно над головой;
• Рейлинги вдоль кемпера для установки багажника или солнечной панели.

• 21 мм, формат 3000х1500 мм — 2 листа + 1 лист 1525х1525 ИЛИ 21 мм, формат 1525х1525 мм — 5 листов;
• 12 мм, формат 1525х1525 — 10 листов ИЛИ 12 мм, формат 1525х1525 — 6 листов + 2 листа 12 мм, формат 3000х1500;
• 4 мм, формат 3000х1500 (можно просто сделать 1525х1525 и ровную линию реза и при монтаже в салоне стык зашпаклевать и зашлифовать) — 2 листа на внутреннюю обшивку (не считая основной обшивки согласно чертежам в 2 слоя);
• 4 мм на обшивку — посчитать исходя из общей длины «/» на формат листа.

• Технология «Smart-Раскрой» (Сращивание): Главная особенность проекта — возможность собрать большой кемпер (длина модуля 2.9 м) из стандартных, доступных листов фанеры формата 1525х1525 мм. Мы разработали надежную технологию сращивания стен и пола (шип-паз с усилением).
• Ваша выгода: Вам не нужно искать редкую 3-метровую фанеру и нанимать грузовик для доставки. Весь материал можно привезти на обычном легковом прицепе.
• Эффективная термоизоляция («Термос»): Конструкция рассчитана на комфортные ночевки при отрицательных температурах:
  • Пол: Толщина 55 мм (двойной с утеплением).
  • Крыша: Утепление 38 мм.
  • Стены: Утепление 28 мм.
• Совместимость с рамой: Контактное пятно модуля (2900х1500 мм) спроектировано под самую популярную заводскую платформу 3000х1500 мм.
