Каретка-протяжка для УШМ / Болгарки

☆☆☆☆☆

0 отзывов SKU: SKU0070

Ход протяжки 400 мм | Для УШМ [125/150/230] | Ровный рез широкого профиля

2 900 ₽

Для юридических лиц стоимость услуг увеличивается на 15%.

↓

Мгновенное скачивание после покупки

После успешной оплаты файлы появятся в личном кабинете и будут отправлены на электронную почту.

PDF DXF

В корзину

Задать вопрос

Безопасная оплата Оплатите онлайн и получите доступ сразу.
Файлы для ЧПУ DXF-файлы подготовлены для производственной резки.
Чертежи от инженера Подготовлено для производства и самостоятельной сборки.

Описание товара

Пакет документации разработан для мелкосерийного производства или единичной сборки.

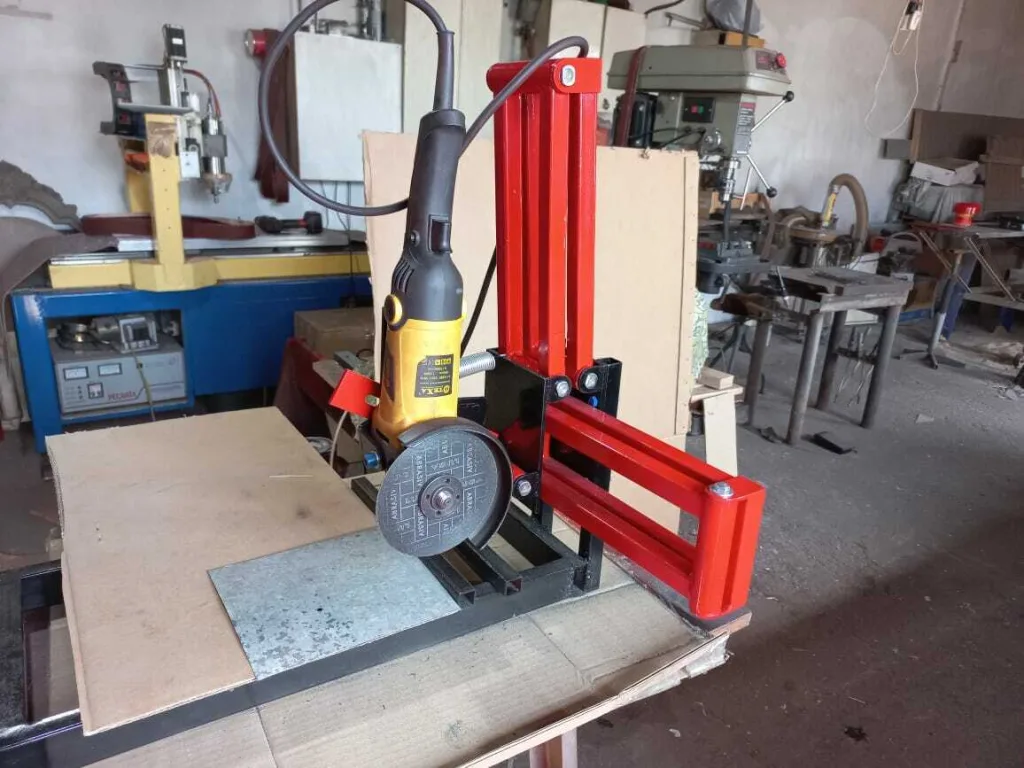

Проект отрезного станка консольного типа на базе угловой шлифовальной машины (болгарки). В отличие от обычных поворотных стоек («маятников»), эта конструкция оснащена механизмом протяжки (горизонтального перемещения).

Для чего это нужно? Позволяет перепиливать широкие заготовки (швеллер, уголок, пластины, широкую трубу) за один проход. Длина реза составляет 400 мм, что превращает обычную болгарку в функциональный аналог дорогой торцовочной пилы по металлу. Жесткая консоль на капролоновых втулках обеспечивает точную геометрию реза без люфтов и «закусывания» диска.

Технические характеристики:

Длина распила 400мм;
Под любую болгарку на 125+ мм;
Общие габариты — 656 х 255 х 521 (в разложенном состоянии) и 285 мм (в сложенном состоянии);
Все собирается из 2-5 мм стали и профильной трубы, путем сварки;
Есть упор и возможность установить деталь под углом.

3D модель в состав проекта не входит и не продается!

Лучше всего подходит для:

Небольшие производственные цеха;
Начинающие мастера и мастера-любители;
Проекты для ЧПУ резки и сварки;
Изготовление оборудования по индивидуальному заказу.

Важное примечание!

Внимание! Это цифровой продукт. Вы приобретаете полный набор чертежей для самостоятельного изготовления, а не готовое физическое изделие.

Что входит в комплект

Файлы для резки (DXF)

Векторные контуры для лазерной, плазменной, фрезерной и гидроабразивной резки с ЧПУ.

Полный комплект рабочих чертежей

Все чертежи предоставляются в формате PDF (готовые к печати на листах формата A3 и A4).

Сборочные чертежи

Подробные инструкции по каждому узлу, наглядные схемы монтажа всех элементов с указанием мест установки деталей и узлов.

Список деталей

Технические характеристики и приобретенные компоненты*.

Характеристики файлов

Форматы файлов PDF, DXF

Единицы измерения Миллиметры / Сантиметры

Доставка Мгновенная цифровая загрузка

Рекомендации по применению Резка с ЧПУ, сварка, изготовление в цехе

Программное обеспечение Программа просмотра CAD-файлов, CAM-программа с поддержкой формата DXF

Лицензия и использование

Эти файлы предназначены для личного использования в мастерской и мелкосерийного производства. Передача, перепродажа или публичное распространение цифровых файлов запрещены.

Если вам требуются права на коммерческое производство, индивидуальные изменения или корпоративная лицензия, свяжитесь с нами до совершения покупки.
