Пример сборки геодезического купола «Quad House»
Оборудование для мастерских и сварочные приспособления – это залог точности и производительности, позволяющие вам изготавливать, ремонтировать и создавать с профессиональной эффективностью.
Обзор проекта
Что представляет собой проект?

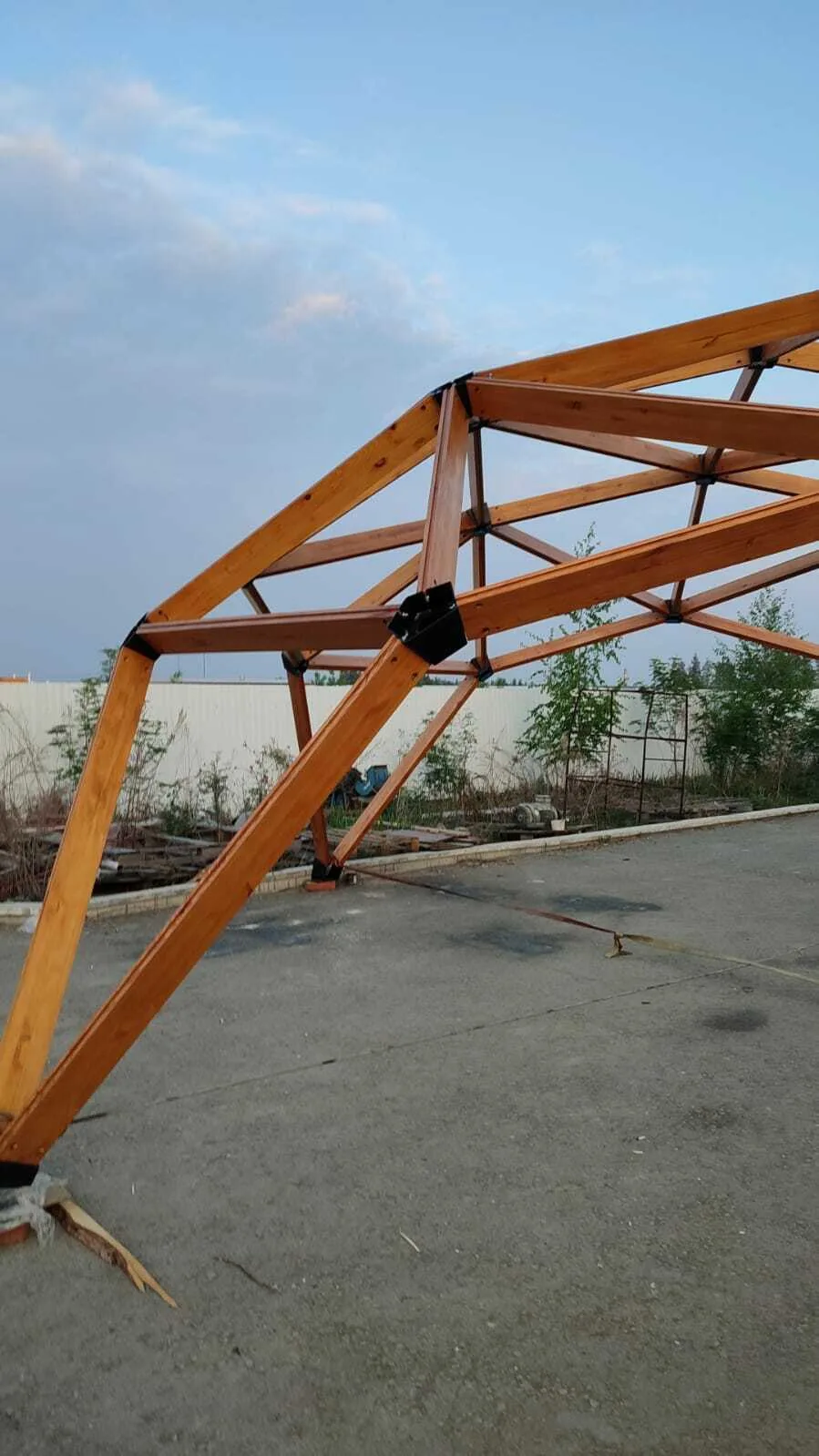

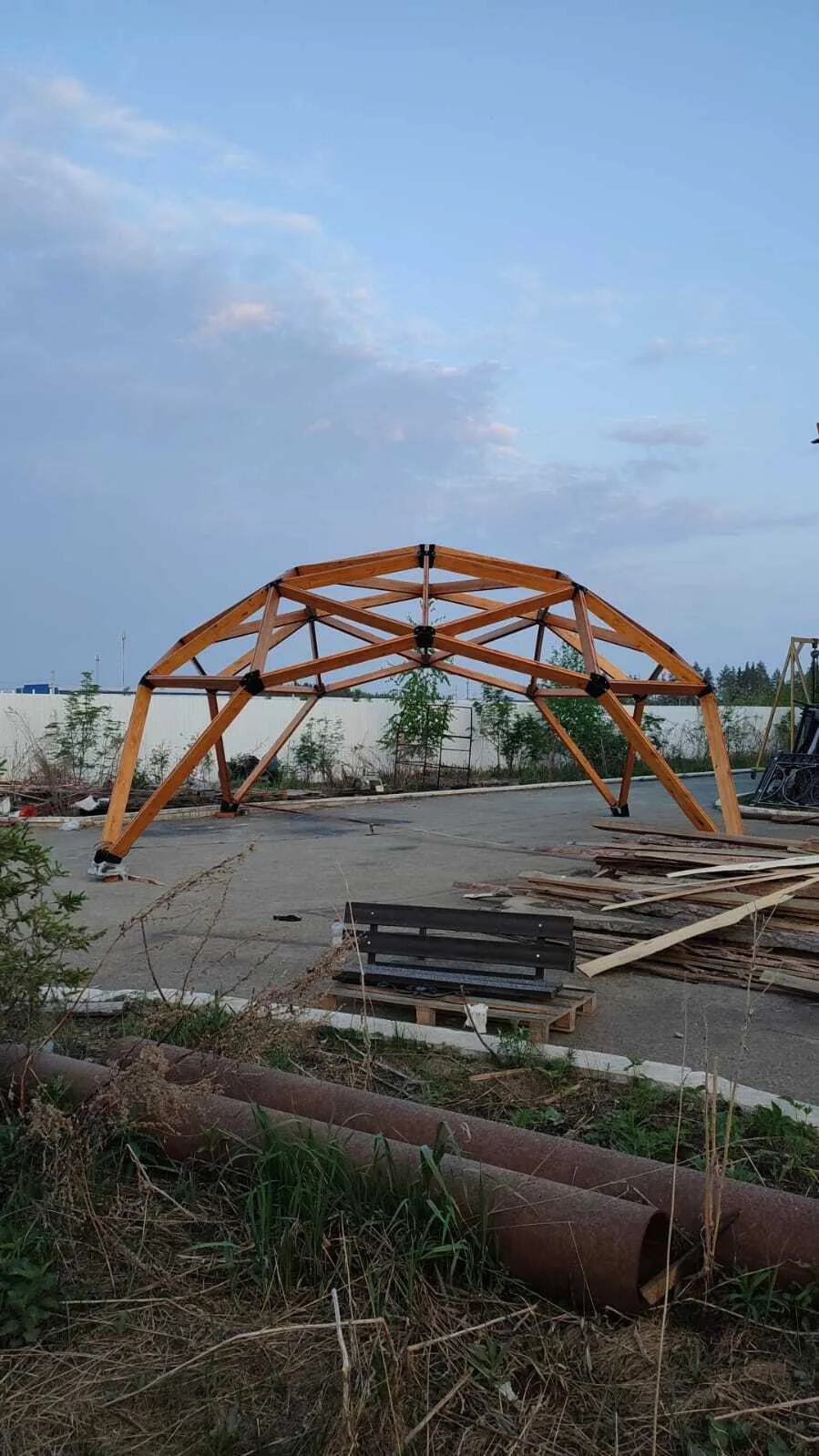

Этот геокупол представляет собой деревянную конструкцию в виде палатки с геодезическим каркасом, обтянутую архитектурными тканями, ПВХ-пленками (в том числе с эффектом стекла), гибкой черепицей и т. д. Его можно использовать в качестве открытой беседки, павильона или палатки. Если конструкцию усовершенствовать, добавив жесткую обшивку и утепление, её можно использовать в качестве круглогодичных павильонов или даже саун.
Что входит в комплект
Перечень основной документации, подготовленной по данному проекту.
Полный комплект рабочих чертежей
Все чертежи предоставляются в формате PDF (готовые к печати на листах формата A3 и A4).
Файлы для резки (DXF)
Векторные контуры для лазерной, плазменной, фрезерной и гидроабразивной резки с ЧПУ.
Сборочные чертежи
Подробные инструкции по каждому узлу, наглядные схемы монтажа всех элементов с указанием мест установки деталей и узлов.
Список деталей
Технические характеристики и приобретенные компоненты*.
Где можно использовать эту конструкцию?
На самом деле существует множество областей применения, вот некоторые из них:
- Для кафе, ресторанов, розничных киосков
- Для туристической индустрии (набирает популярность)
- Для презентаций, деловых мероприятий и т. д.
- Для торжеств и свадеб
Купола обладают рядом преимуществ, которые делают их уникальными архитектурными сооружениями. Они значительно выделяются на фоне других построек, а также отличаются высокой несущей способностью.
Данная модель имеет следующие характеристики
- Размеры: 6×6 м (36 м²), высота 3570 мм
- Клееная хвойная древесина сечением 150×50 мм
В чём заключаются преимущества нашей конструкции?
- Соединительные элементы — именно благодаря специально разработанным соединительным элементам достигаются высокая прочность, точность и скорость сборки всей конструкции
- Все производственные работы выполняются в цехе — на месте монтажа не требуется никаких доработок, распилов или подгонок
- Данное решение позволяет собрать купол буквально с помощью одного гаечного ключа
- Не требуется распиловка бруса — только торцы под углом 90 градусов. Все углы формируются за счет специально разработанных соединительных элементов
Неограниченное количество циклов сборки и разборки, в отличие от аналогичных конструкций
Посмотреть другие примеры CAD проектов
Посмотрите другие примеры проектов CAD, чертежей для изготовления, файлов резки в формате DXF и проектов индивидуального дизайна.
