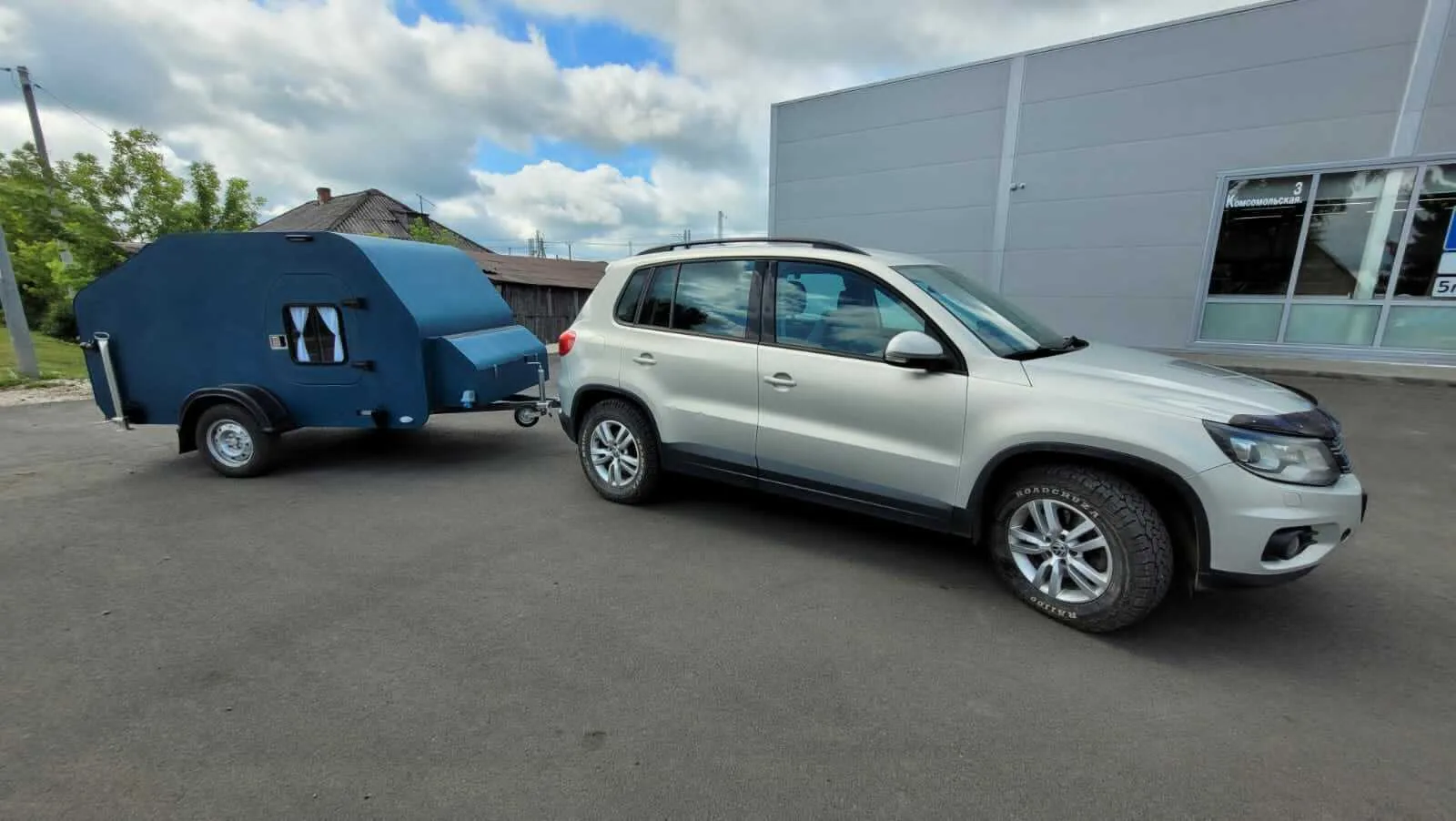

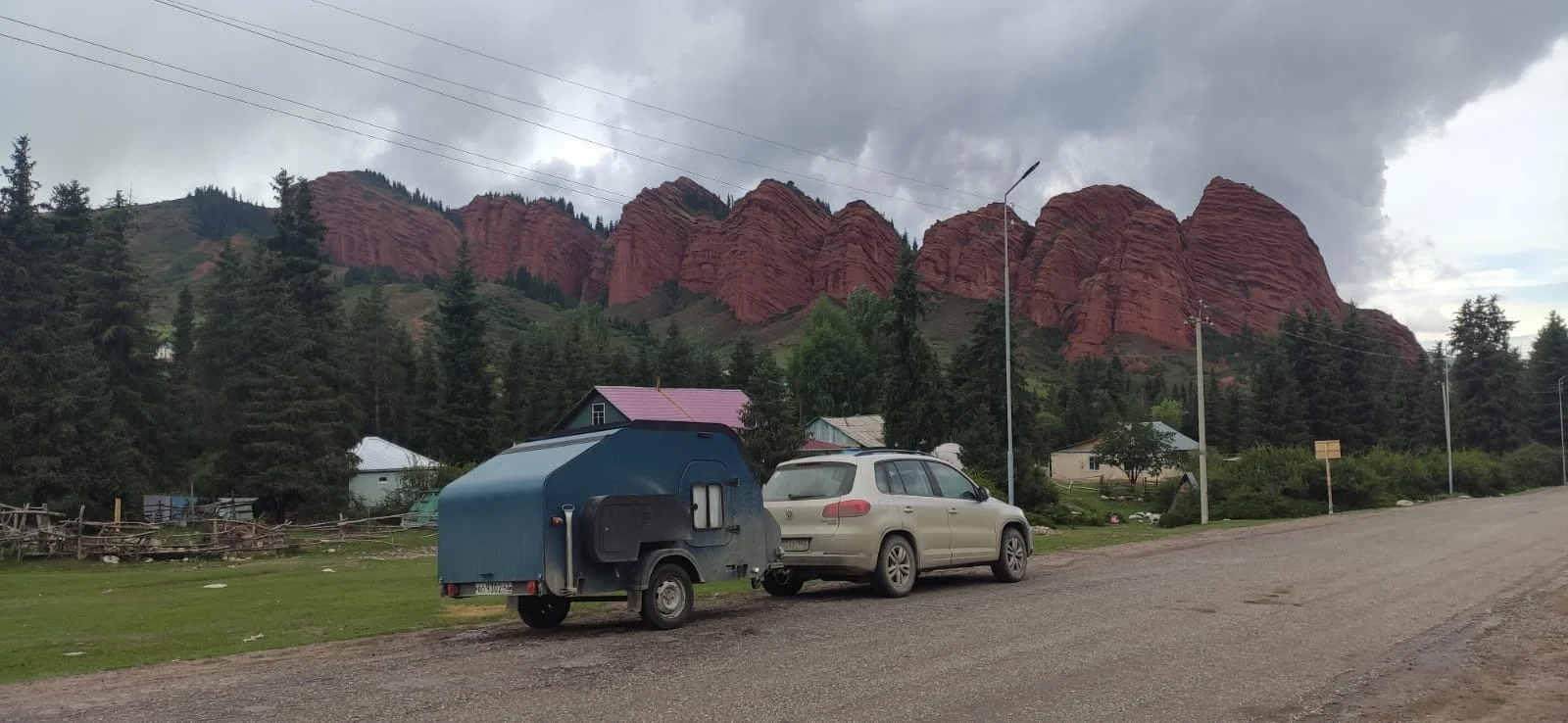

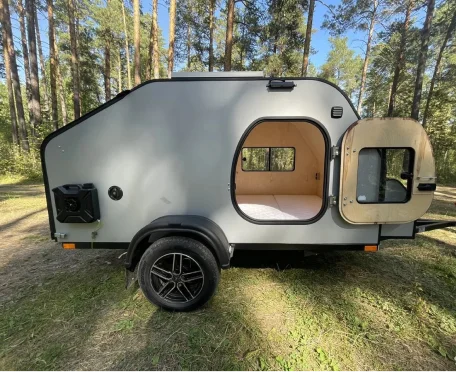

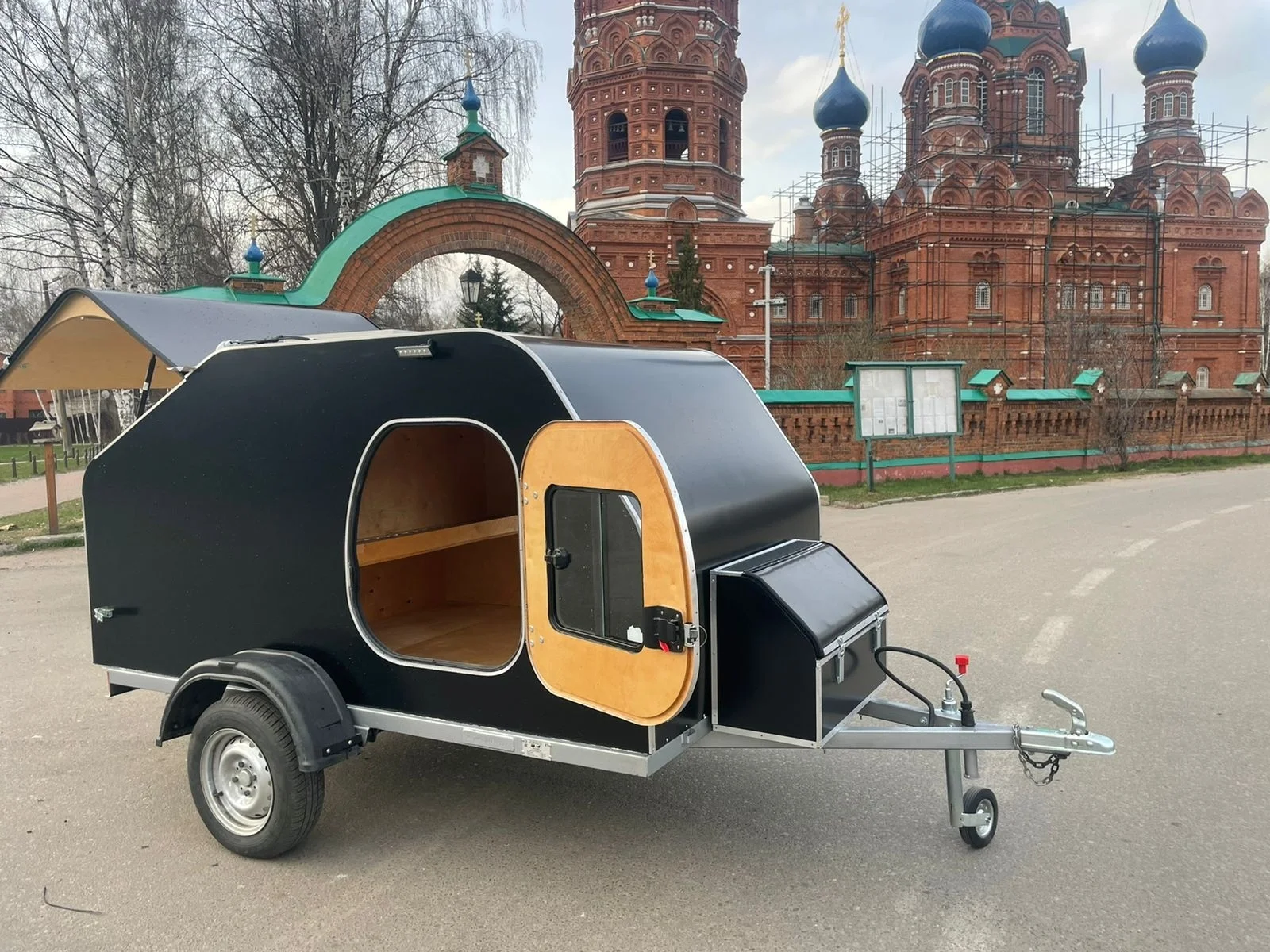

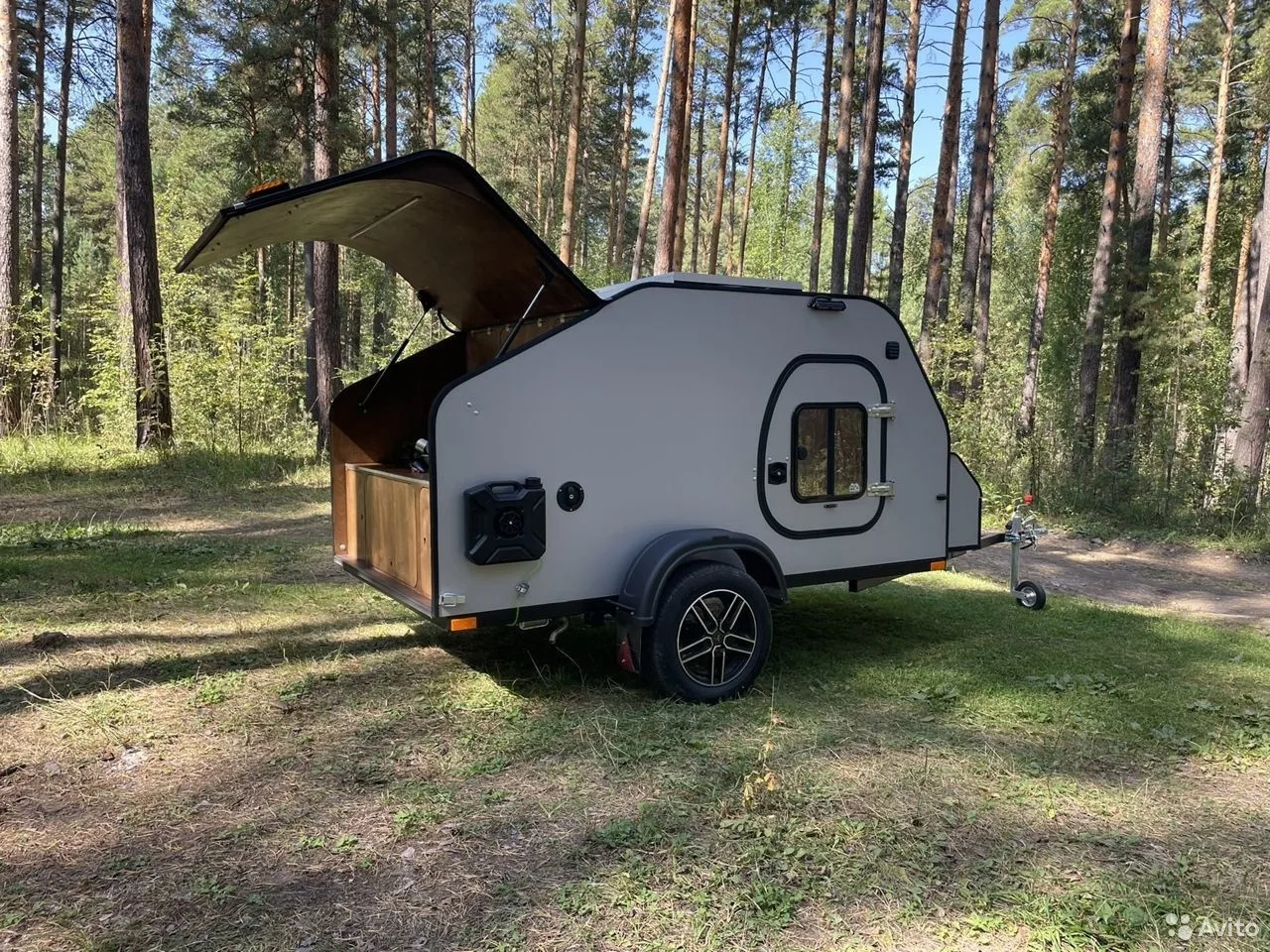

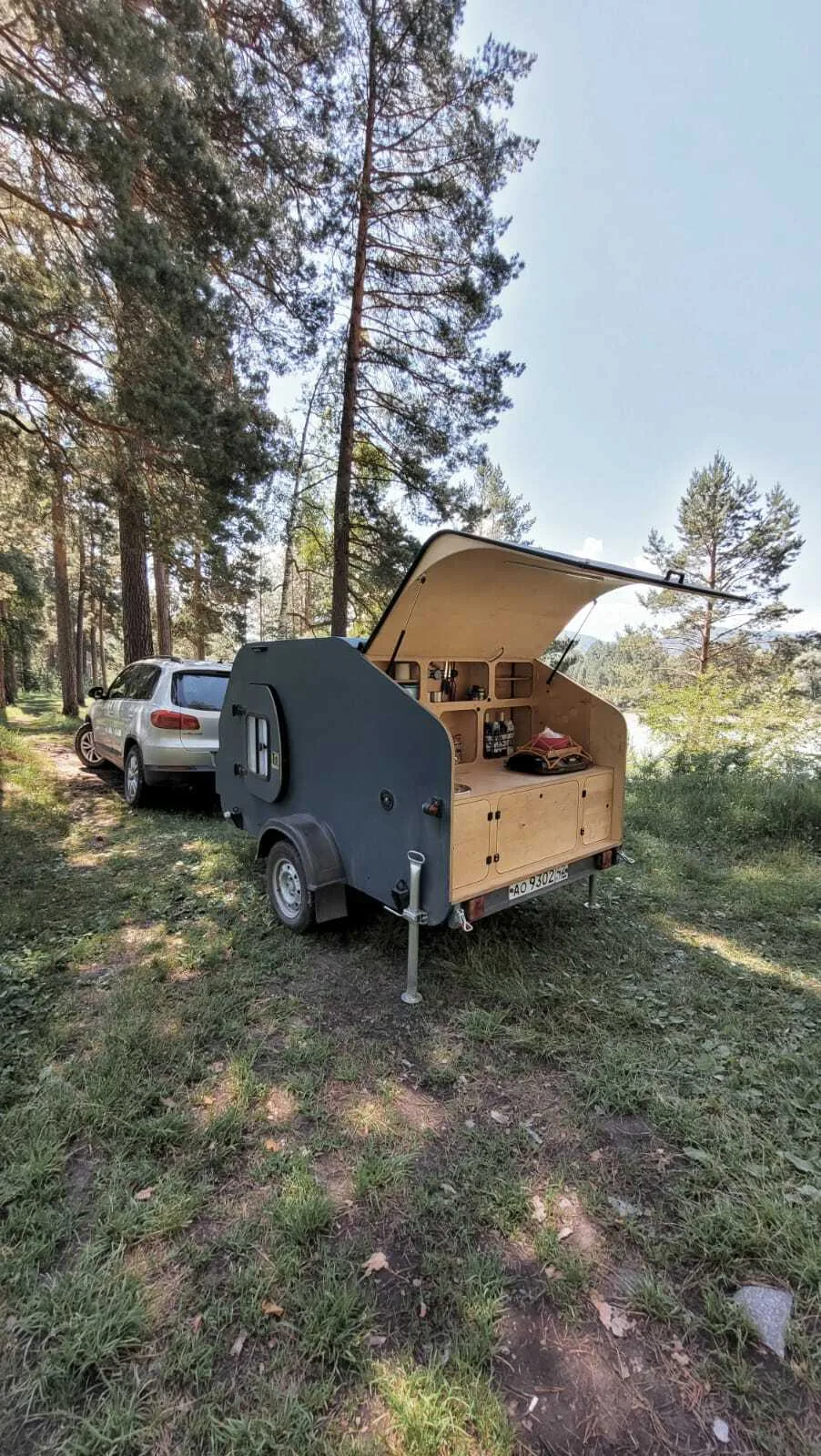

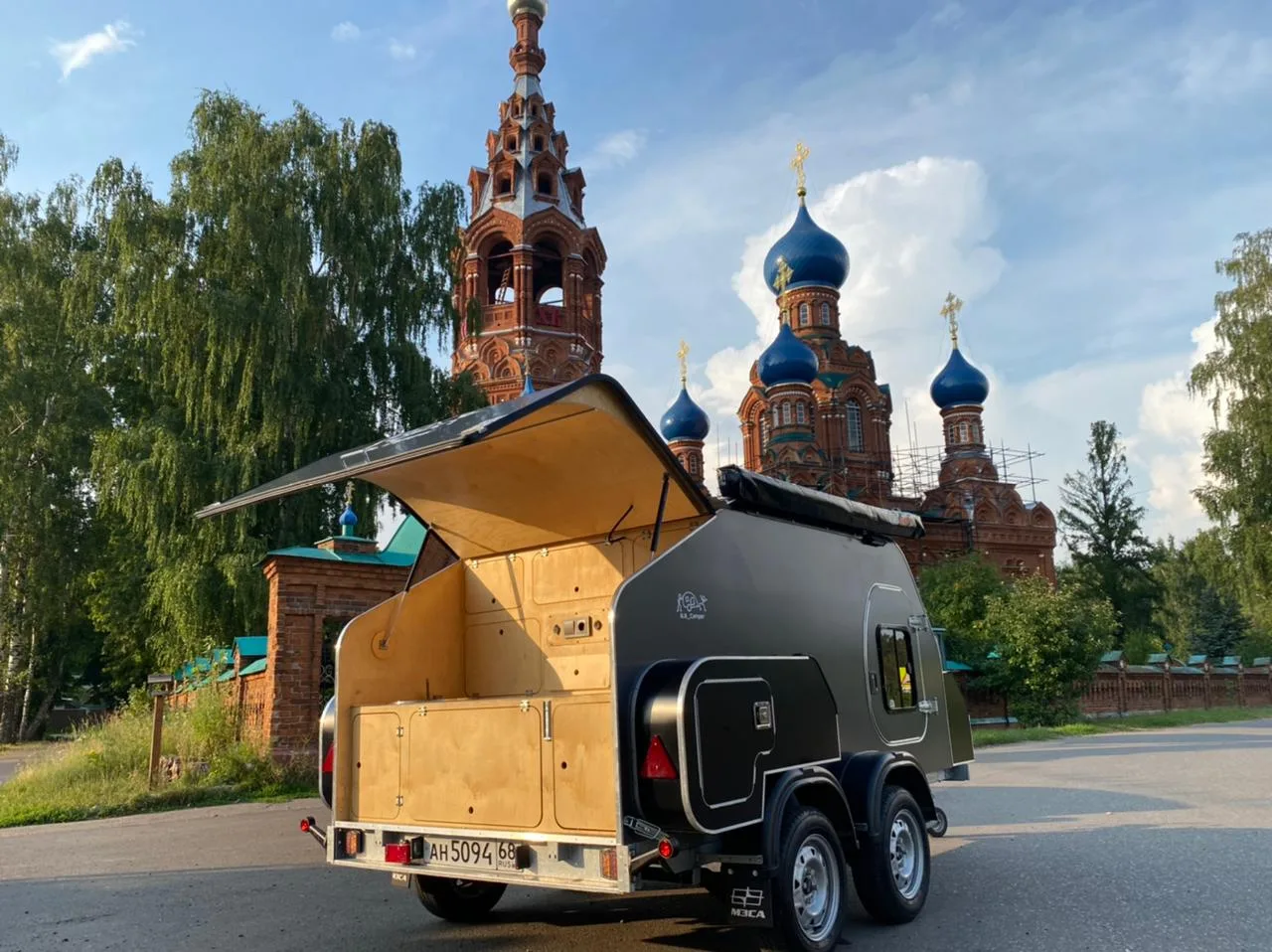

Пример сборки внедорожного кемпера
Кемпинг – это возможность максимально близко познакомиться с дикой природой, не отказывая себе в комфорте.
Обзор проекта
Что представляет собой проект?

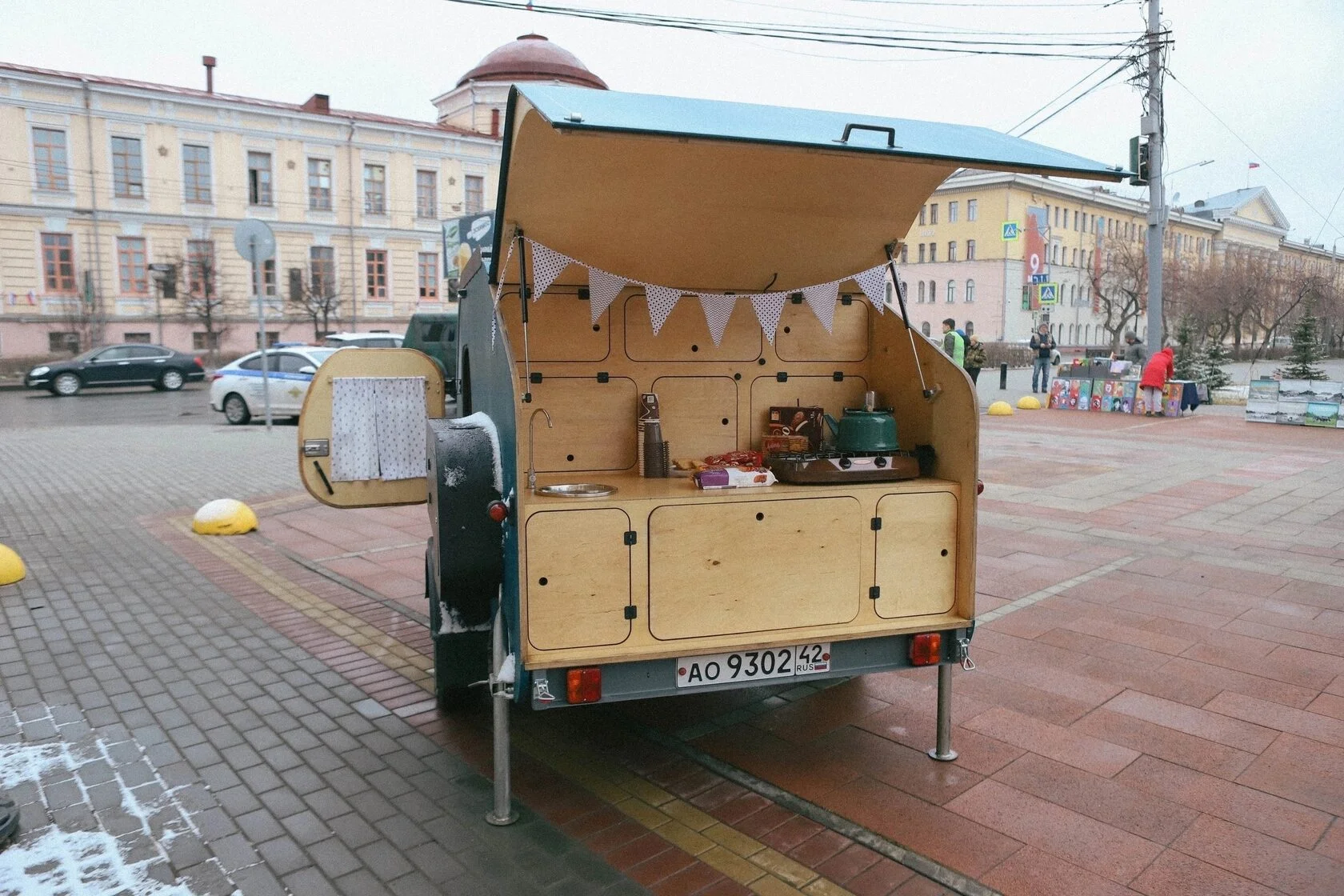

Разработанный короб со всем внутренним наполнением (кровать, фасады, перегородки, кухня, закладные под холодильник (при его наличии в проекте), места для расположения органов управления и т.д.). Т.е. приобретая данный проект и сделав раскрой всех деталей на ЧПУ фрезере, Вы получаете готовый короб, который необходимо доукомплектовать для комфортного путешествия, а именно: водо/электроснабжение, фурнитура, отделка внутренняя и внешняя, матрасы и т.д.
Данных комплектующих в проекте нет, но будут даны ориентиры (ссылки) на элементы, которые были использованы при разработке проекта, такие как: окна, уплотнители, чем и как обшить снаружи (несколько вариантов), холодильник и направляющие под него, замок (нет врезки в проекте), бак. Все остальное подбирается исходя из своих потребностей, бюджета и вкусовых предпочтений. При необходимости, можно комплектующие оцифровать (например выбрали раковину и не уверены что она подойдет), в этом случае необходимо предоставить все габариты, это будет переведено в 3D модель (оцифровано) и после будет примерна на модуль в электронной модели (обсуждается отдельно).
Что входит в комплект
Перечень основной документации, подготовленной по данному проекту.
Полный комплект рабочих чертежей
Все чертежи предоставляются в формате PDF (готовые к печати на листах формата A3 и A4).
Файлы для резки (DXF)
Векторные контуры для лазерной, плазменной, фрезерной и гидроабразивной резки с ЧПУ.
Сборочные чертежи
Подробные инструкции по каждому узлу, наглядные схемы монтажа всех элементов с указанием мест установки деталей и узлов.
Список деталей
Технические характеристики и приобретенные компоненты*.
Основные характеристики кемпера
- Общие габариты, мм (без рамы) — 3000д х 1470в х 1500ш;
- Весь кемпер изготавливается из фанеры, все детали вписываются в стандартные размеры листа;
- Рама (чертежи) продается отдельно.
Данная модель имеет следующие параметры
- 6 вместительных ящиков;
- 2 ящика в салоне;
- 1 выкатной для холодильника;
- Откидное детское спальное место.
Используемые толщины и форматы фанеры
-
- 21 мм 3000х1500 мм или 2440х1220 мм;
- 12 мм 1525х1525 мм;
- 4 мм 1525х1525 мм или 3000х1500 мм.
