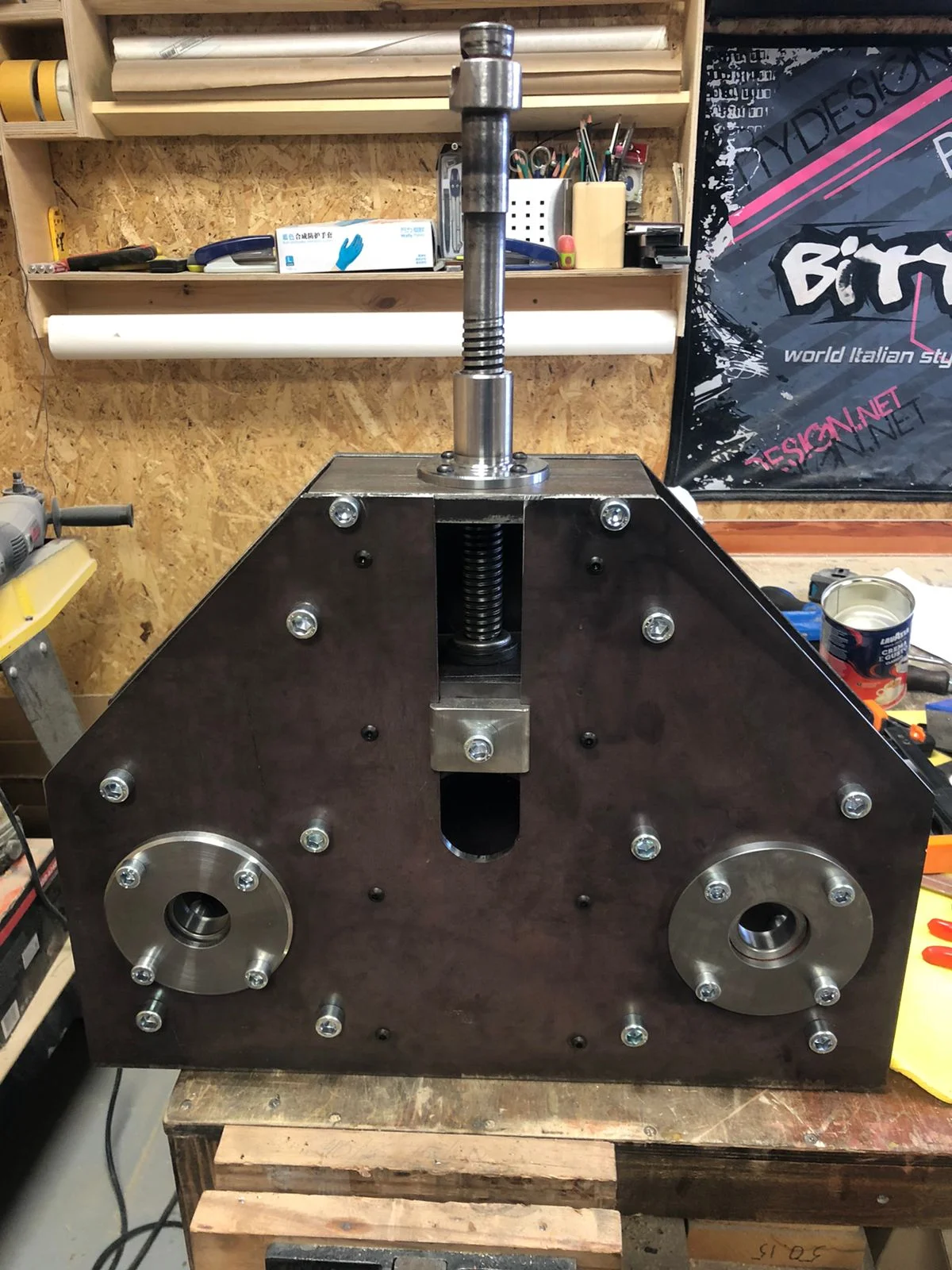

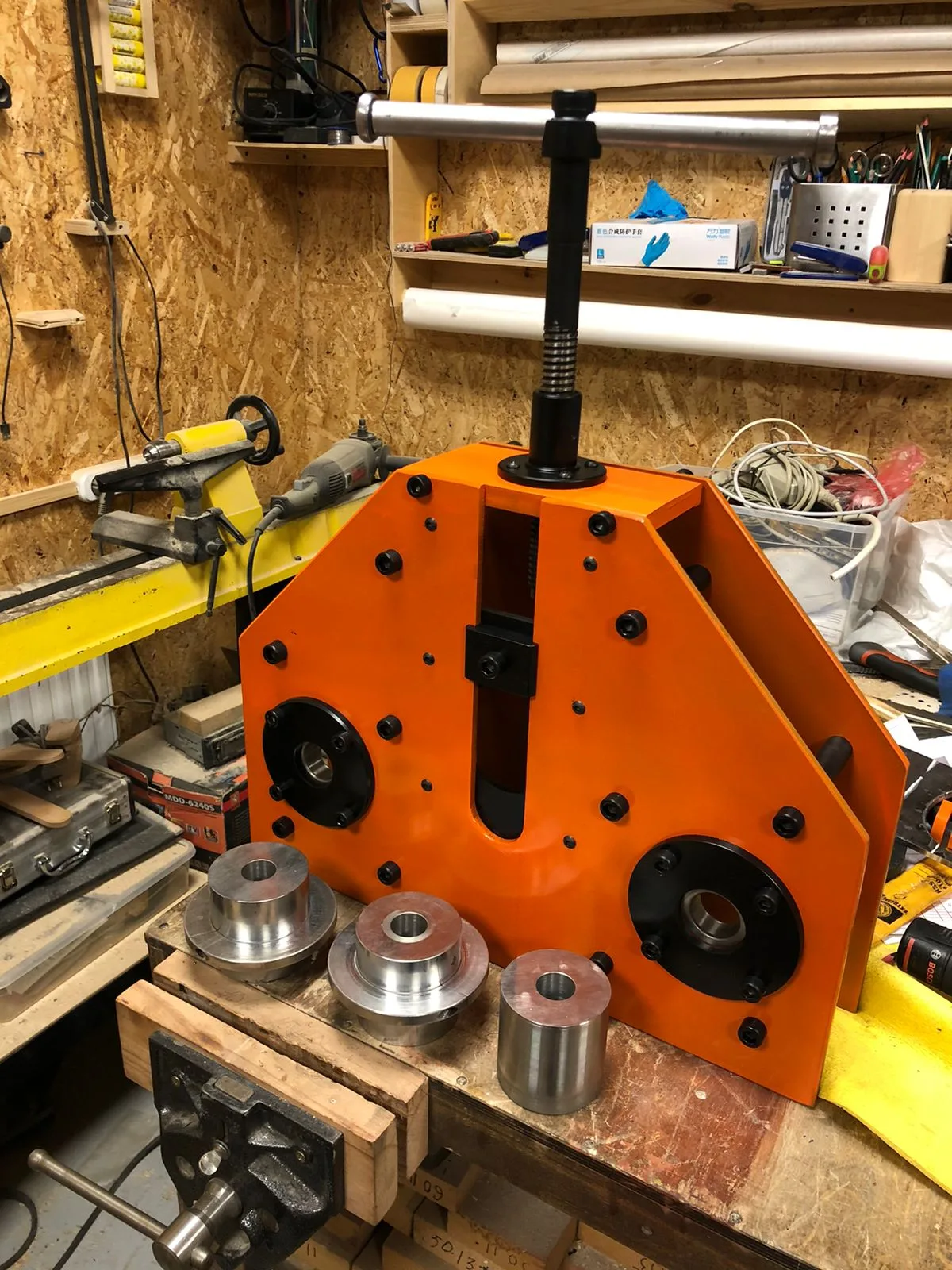

Пример сборки среднегабаритного трубогиба (профильного вальцового станка)
Соберите профессиональное оборудование для мастерской своими руками. От ленточных шлифовальных машин и сварочных столов до гидравлических прессов и тележек для инструментов – каждая чертежная схема оптимизирована для лазерной резки, фрезерования с ЧПУ и простой сборки.
Основные характеристики трубогиба
- Прокат профильной трубы до 60х60х3;

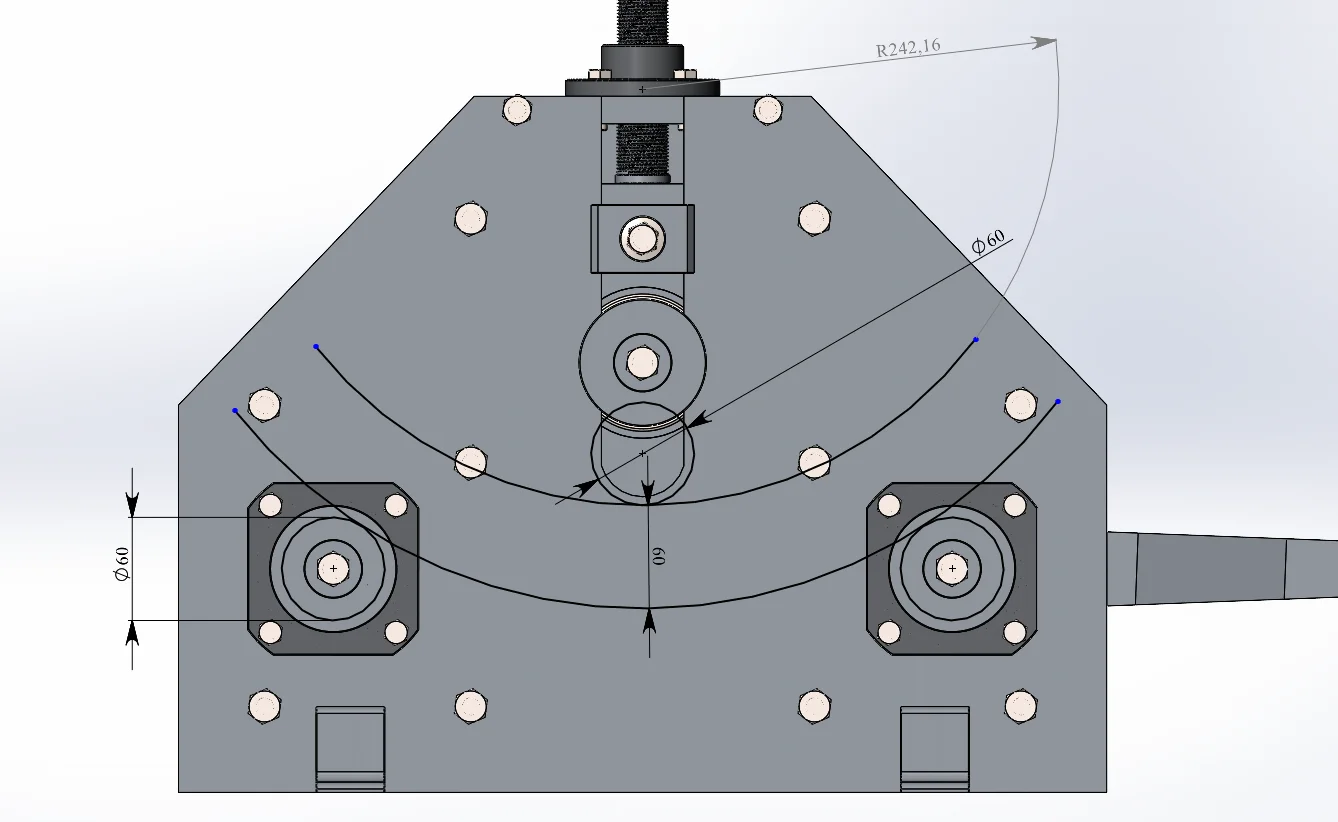

- Сменные ролики, мм: 60;
- Можно подключить электропривод 1,1 кВт редуктор NMRV 050;
- Масса готового изделия около 60 кг;
- Габариты 540х278х435 (без учета высоты ходового винта).
Что входит в комплект
Перечень основной документации, подготовленной по данному проекту.
Полный комплект рабочих чертежей
Все чертежи предоставляются в формате PDF (готовые к печати на листах формата A3 и A4).
Файлы для резки (DXF)
Векторные контуры для лазерной, плазменной, фрезерной и гидроабразивной резки с ЧПУ.
Сборочные чертежи
Подробные инструкции по каждому узлу, наглядные схемы монтажа всех элементов с указанием мест установки деталей и узлов.
Список деталей
Технические характеристики и приобретенные компоненты*.
