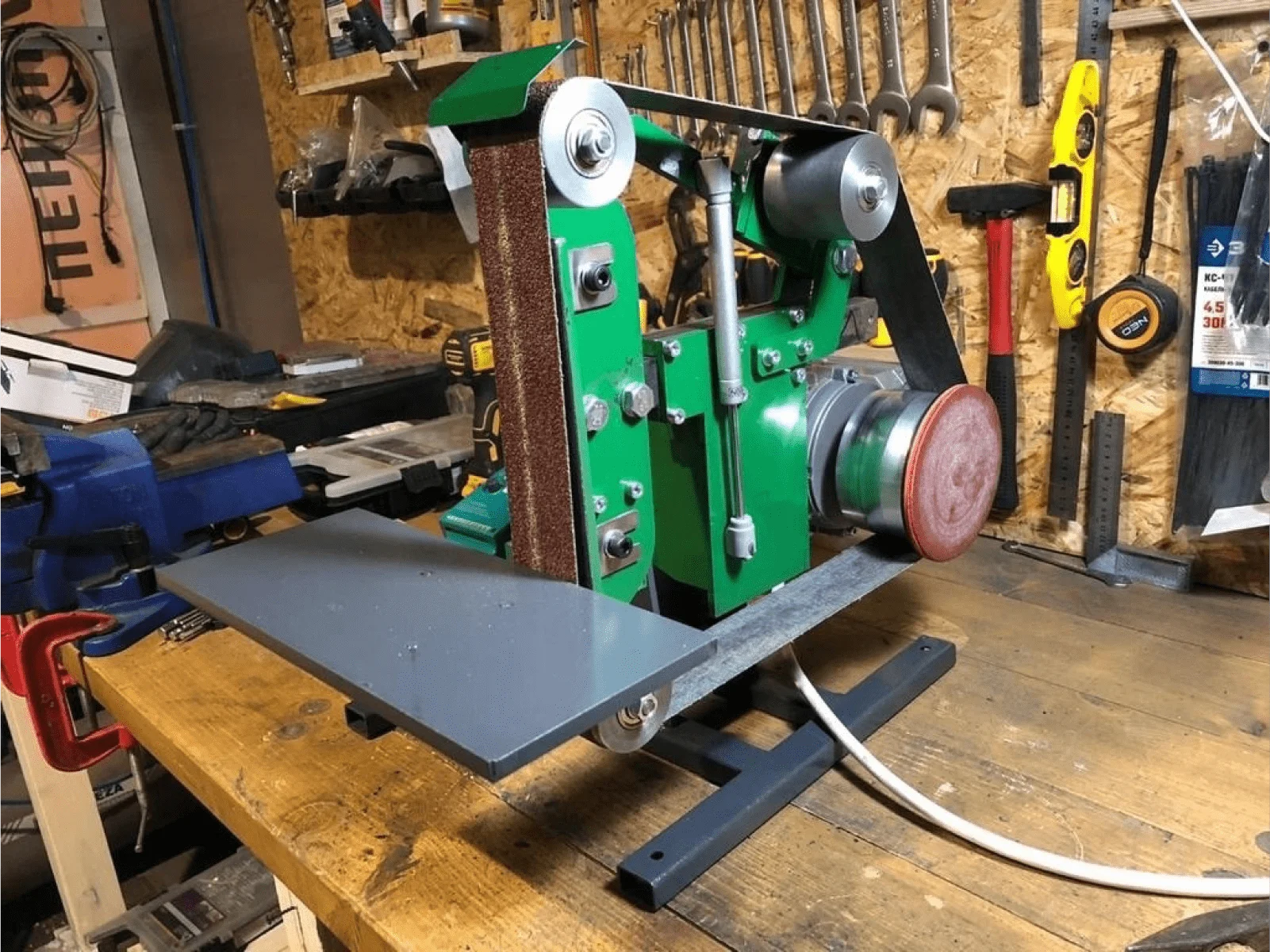

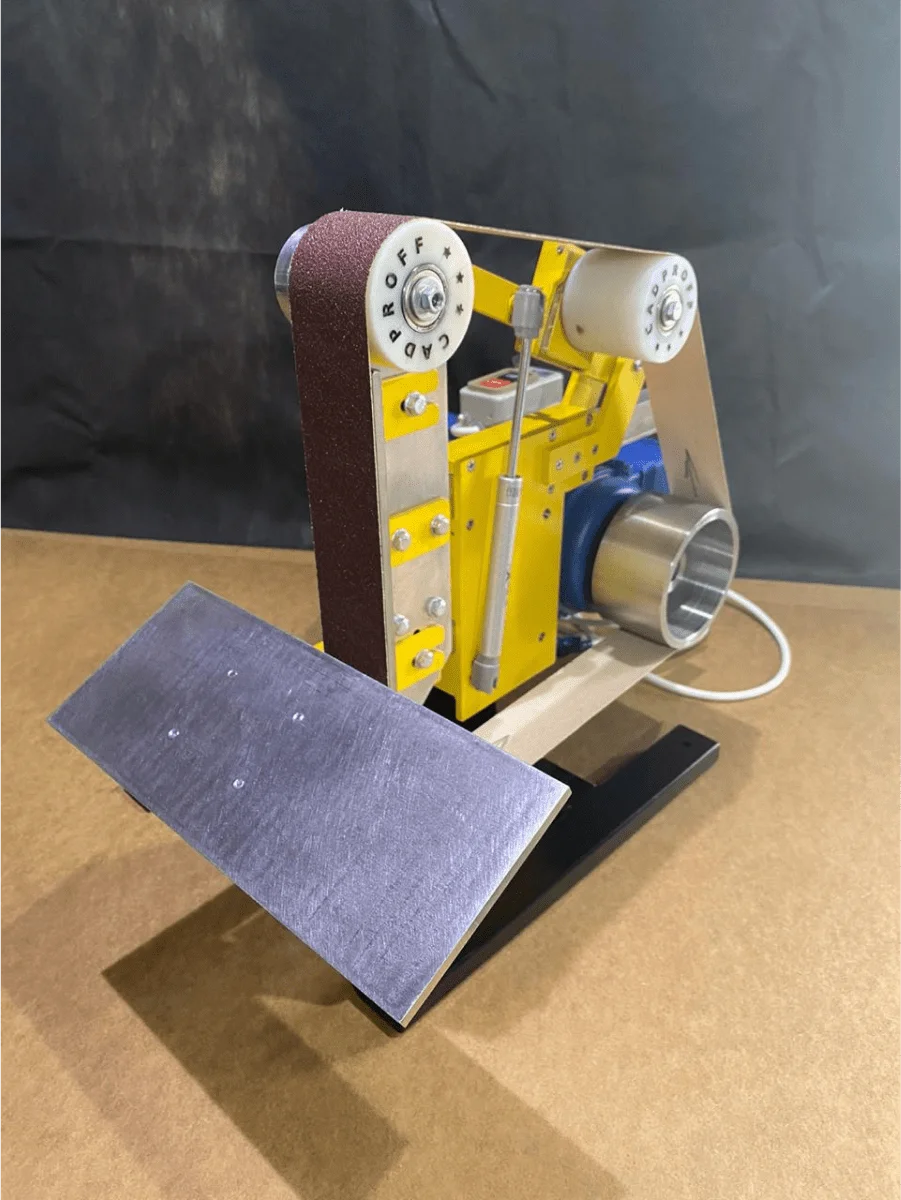

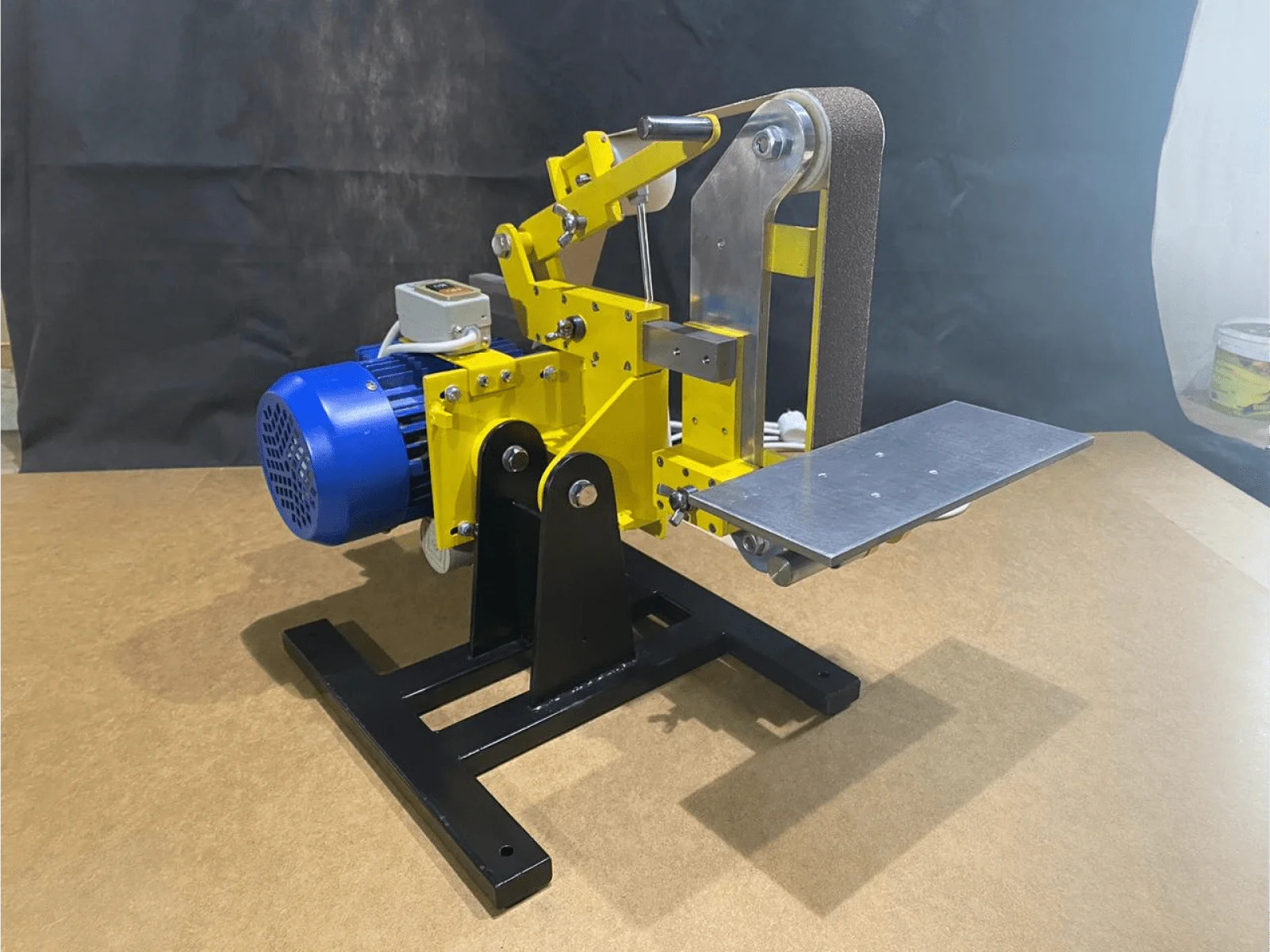

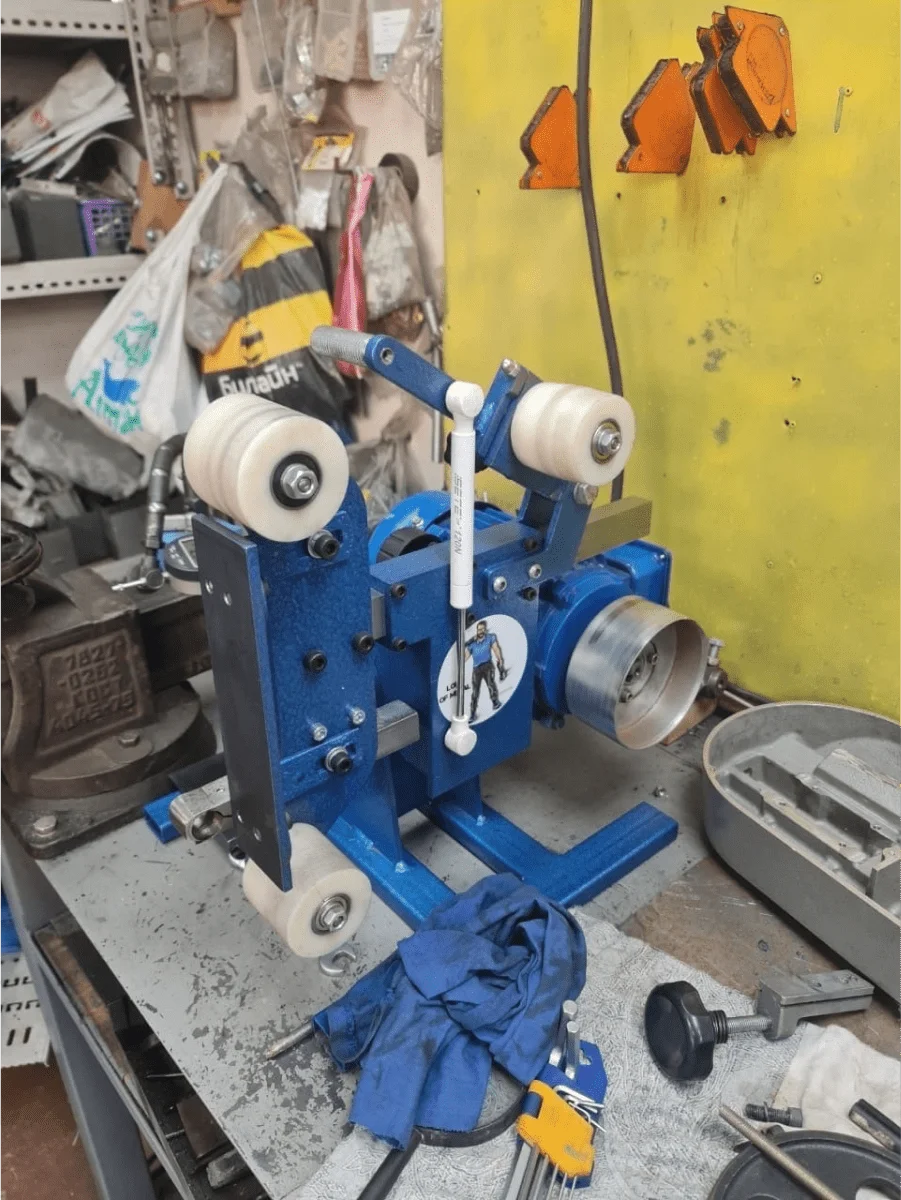

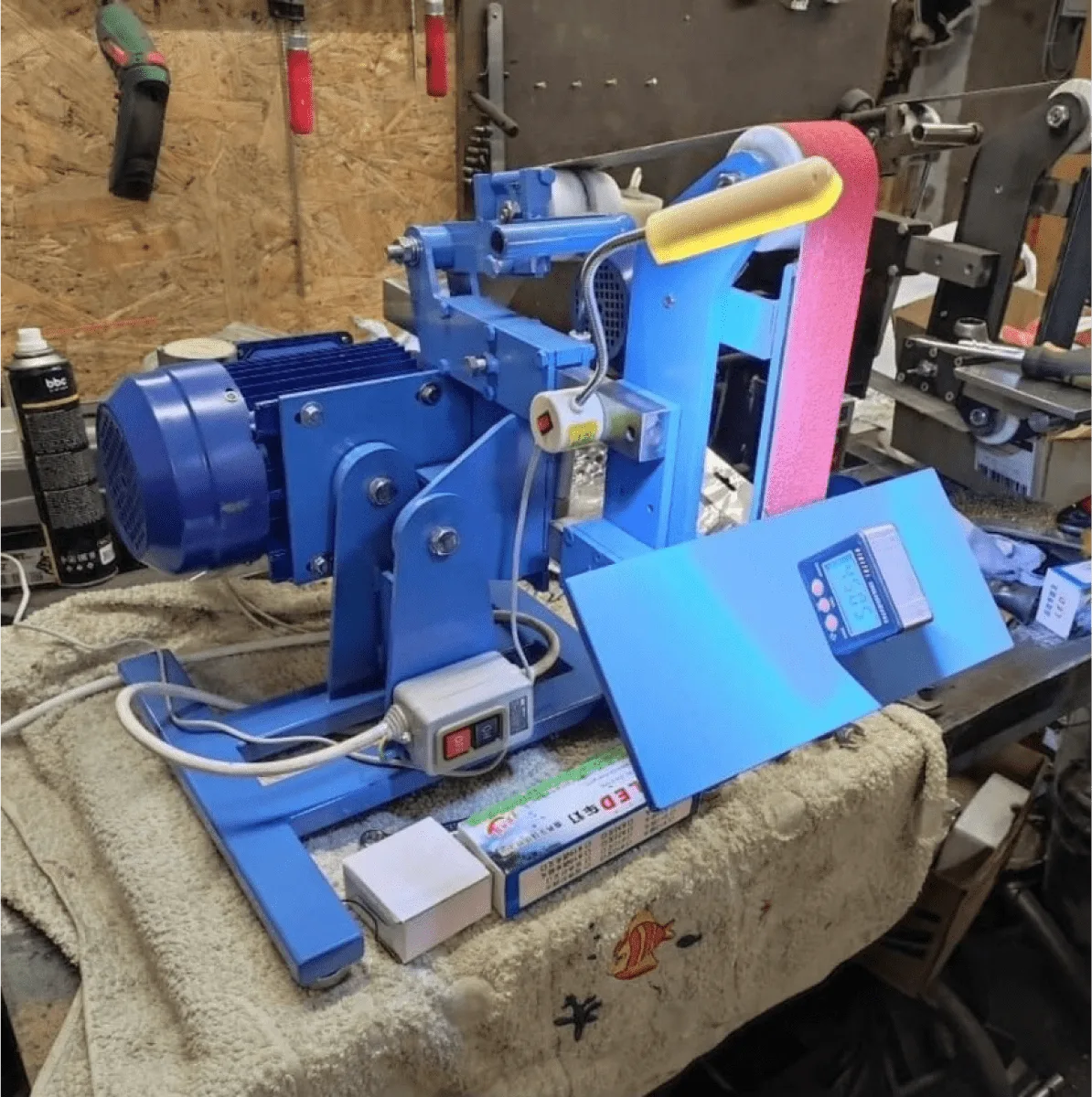

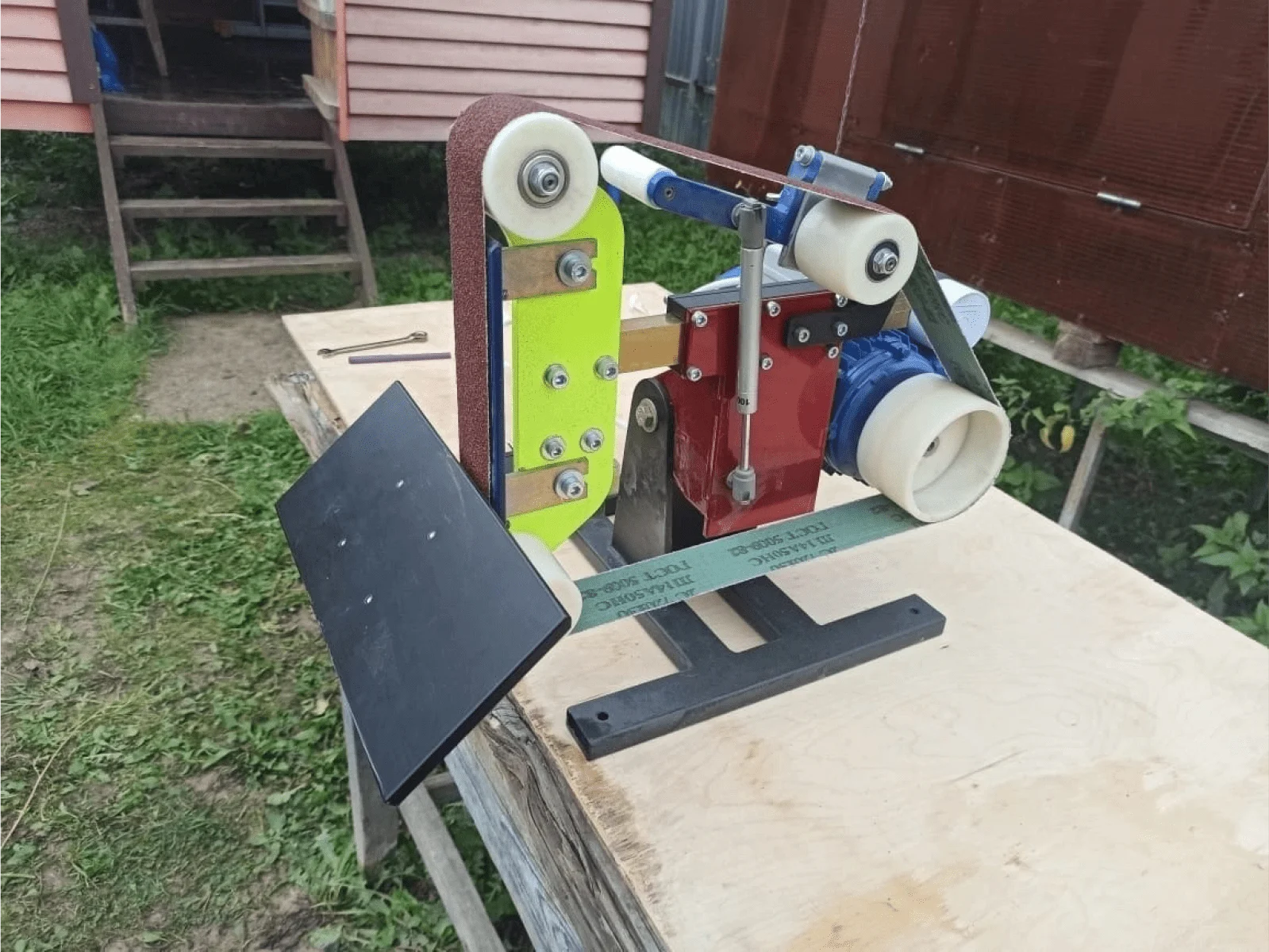

Пример сборки гриндера со средней лентой
Соберите профессиональное оборудование для мастерской своими руками. От ленточных шлифовальных машин и сварочных столов до гидравлических прессов и тележек для инструментов — каждая чертежная схема оптимизирована для лазерной резки, фрезерования с ЧПУ и простой сборки.
Основные характеристики станка
- Двигатель АИР71В2 или 5АИ71В2 (можно АДМ) на 3000 об/мин
- Лента, мм: 50*1200-1450мм
- Ролики на 60 мм, приводной шкив 120 мм

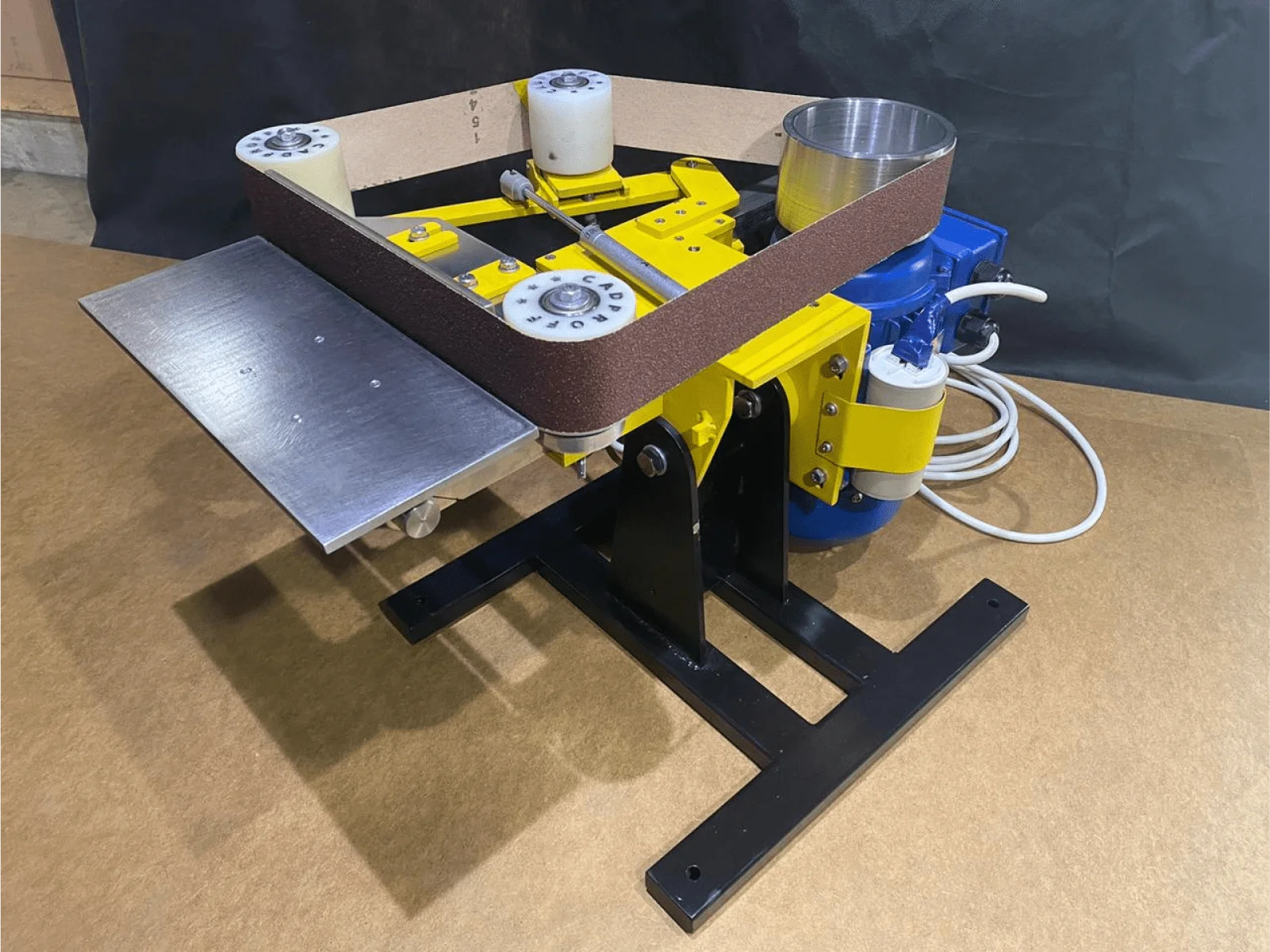

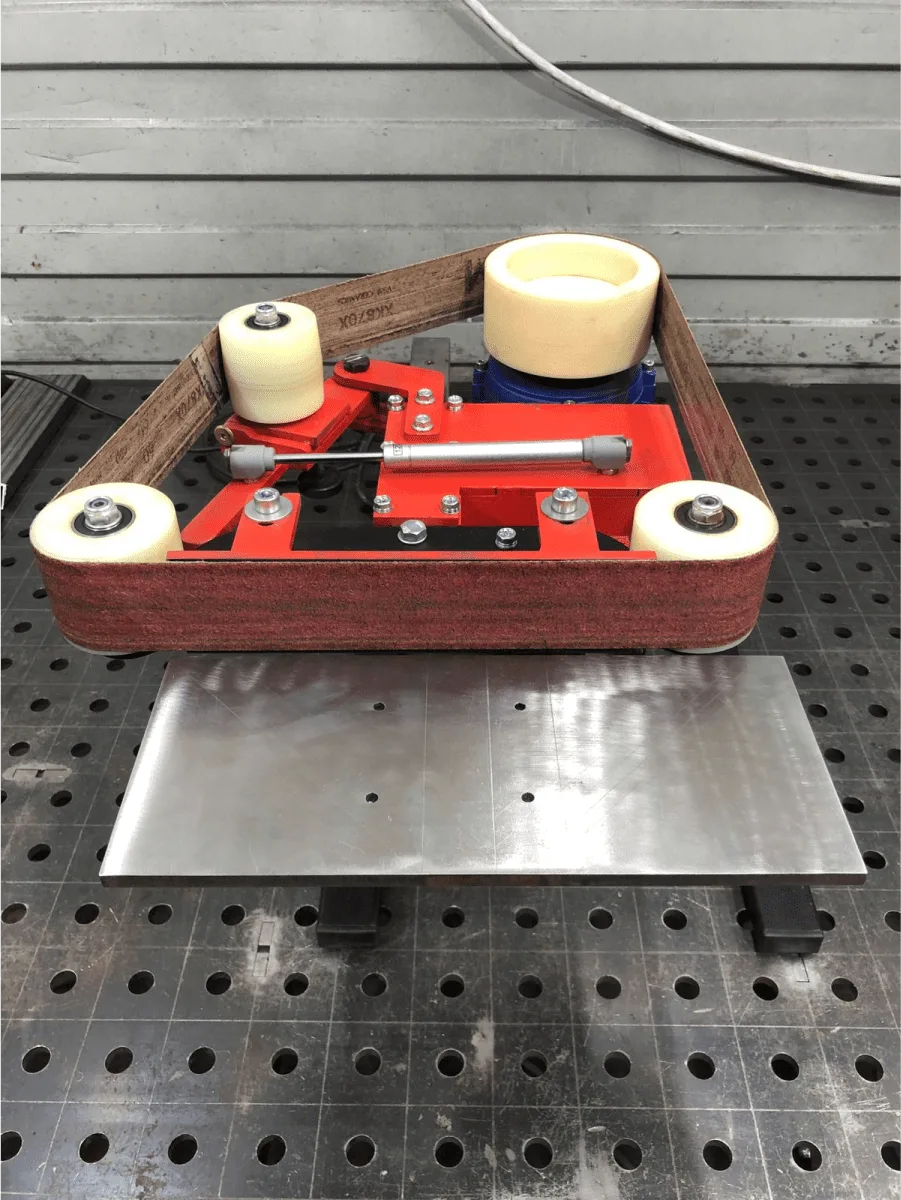

- Два положения обработки вертикальное/горизонтальное
- Два ригеля, мм: — 20х30х320 (основной) и 24х24х200 (под столик)
Что входит в комплект
Перечень основной документации, подготовленной по данному проекту.
Полный комплект рабочих чертежей
Все чертежи предоставляются в формате PDF (готовые к печати на листах формата A3 и A4).
Файлы для резки (DXF)
Векторные контуры для лазерной, плазменной, фрезерной и гидроабразивной резки с ЧПУ.
Сборочные чертежи
Подробные инструкции по каждому узлу, наглядные схемы монтажа всех элементов с указанием мест установки деталей и узлов.
Список деталей
Технические характеристики и приобретенные компоненты*.
