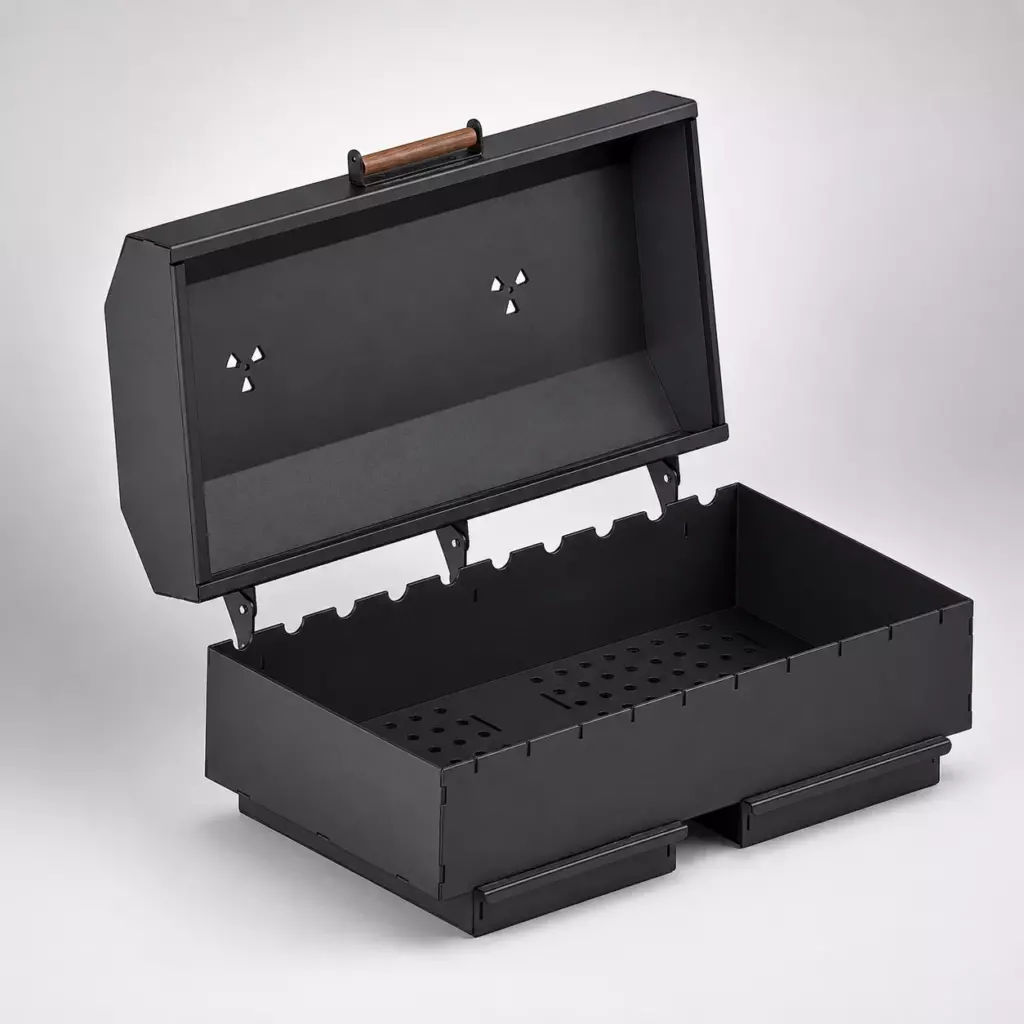

Мангал 750×400 с крышкой и двумя зольниками

☆☆☆☆☆

0 отзывов SKU: SKU0183

Чертежи мангала 750×400 мм с крышкой и двумя выдвижными зольниками.

3 100 ₽

Для юридических лиц стоимость услуг увеличивается на 15%.

↓

Мгновенное скачивание после покупки

После успешной оплаты файлы появятся в личном кабинете и будут отправлены на электронную почту.

PDF DXF

В корзину

Задать вопрос

Безопасная оплата Оплатите онлайн и получите доступ сразу.
Файлы для ЧПУ DXF-файлы подготовлены для производственной резки.
Чертежи от инженера Подготовлено для производства и самостоятельной сборки.

Описание товара

Пакет чертежей для самостоятельного изготовления металлического мангала размером 750 × 400 мм с двумя выдвижными зольниками.

Комплект файлов для изготовления металлического мангала размером 750 × 400 мм. Вторая версия оснащена двумя выдвижными зольниками, которые упрощают удаление золы и регулировку подачи воздуха в рабочую зону.

Конструкция включает корпус мангала, два короба под зольники, два выдвижных зольника и откидную крышку на трёх петлях. В основании предусмотрены перфорированные зоны для поступления воздуха, а на продольной панели — вырезы для размещения шампуров.

Корпус собирается по системе «шип-паз», благодаря чему детали удобно позиционировать перед сваркой. В пакет входят производственные файлы DXF и сборочные чертежи PDF. Детали крышки подготовлены под резку и последующую гибку.

Характеристики:

Тип изделия: мангал с крышкой;
Габариты корпуса: 750 × 400 мм;
Общая высота с крышкой: 331,5 мм;
Высота открытого корпуса: 150 мм;
Толщина металла корпуса: 4 мм;
Количество зольников: 2;
Сборка корпуса: шип-паз и сварка;
Форматы файлов: DXF и PDF;
Крышка: под резку и гибку.

В пакет входят файлы DXF для производства и PDF-чертежи для сборки. Детали крышки подготовлены под резку и последующую гибку.

3D модель в состав проекта не входит и не продается!

Лучше всего подходит для:

Небольшие производственные цеха;
Начинающие мастера и мастера-любители;
Проекты для ЧПУ резки и сварки;
Изготовление оборудования по индивидуальному заказу.

Важное примечание!

Внимание! Это цифровой продукт. Вы приобретаете полный набор чертежей для самостоятельного изготовления, а не готовое физическое изделие.

Что входит в комплект

Файлы для резки (DXF)

Векторные контуры для лазерной, плазменной, фрезерной и гидроабразивной резки с ЧПУ.

Полный комплект рабочих чертежей

Все чертежи предоставляются в формате PDF (готовые к печати на листах формата A3 и A4).

Сборочные чертежи

Подробные инструкции по каждому узлу, наглядные схемы монтажа всех элементов с указанием мест установки деталей и узлов.

Список деталей

Технические характеристики и приобретенные компоненты*.

Характеристики файлов

Форматы файлов PDF, DXF

Единицы измерения Миллиметры / Сантиметры

Доставка Мгновенная цифровая загрузка

Рекомендации по применению Резка с ЧПУ, сварка, изготовление в цехе

Программное обеспечение Программа просмотра CAD-файлов, CAM-программа с поддержкой формата DXF

Лицензия и использование

Эти файлы предназначены для личного использования в мастерской и мелкосерийного производства. Передача, перепродажа или публичное распространение цифровых файлов запрещены.

Если вам требуются права на коммерческое производство, индивидуальные изменения или корпоративная лицензия, свяжитесь с нами до совершения покупки.
