Пример сборки большого трубогиба (профильного вальцового станка)
Соберите профессиональное оборудование для мастерской своими руками. От ленточных шлифовальных машин и сварочных столов до гидравлических прессов и тележек для инструментов – каждая чертежная схема оптимизирована для лазерной резки, фрезерования с ЧПУ и простой сборки.
Основные характеристики

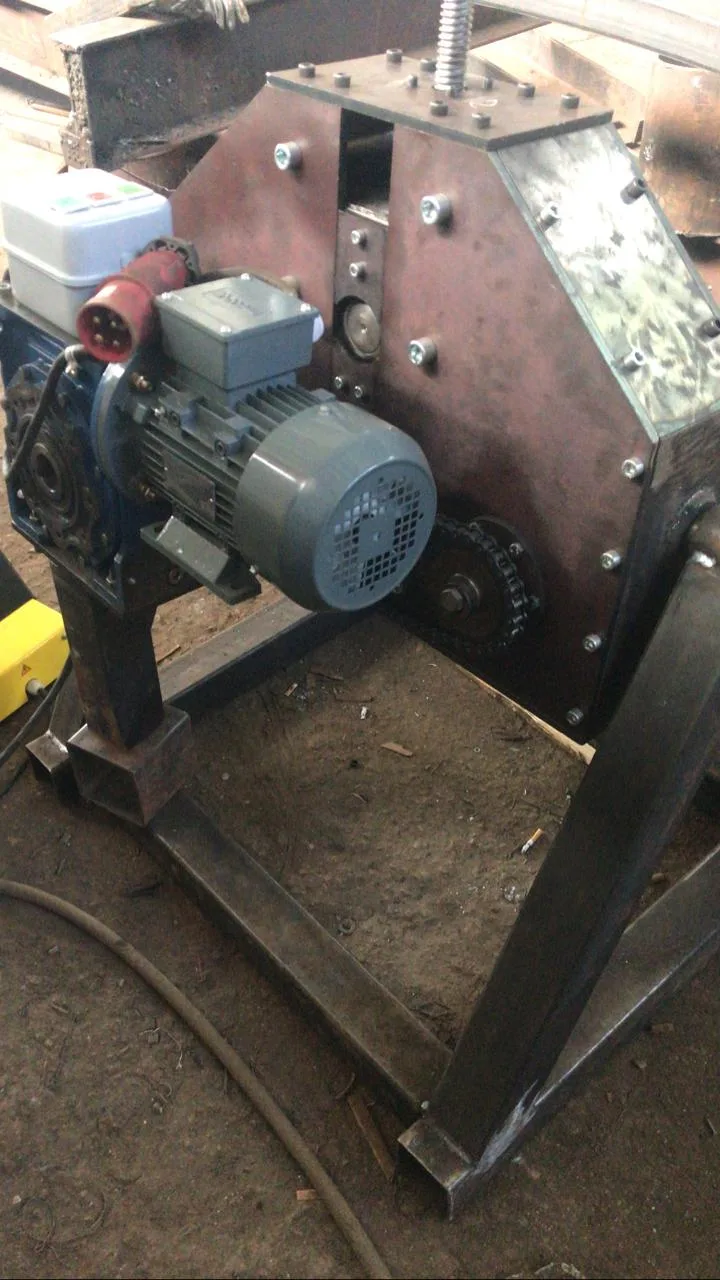

Станок используется для прокатки профильной трубы по радиусу. Труба профильная до 100х100х4В мм, полоса 100х8 мм, пруток до 25 мм, швеллер 100 мм, мин. радиус прокатки 300 мм.

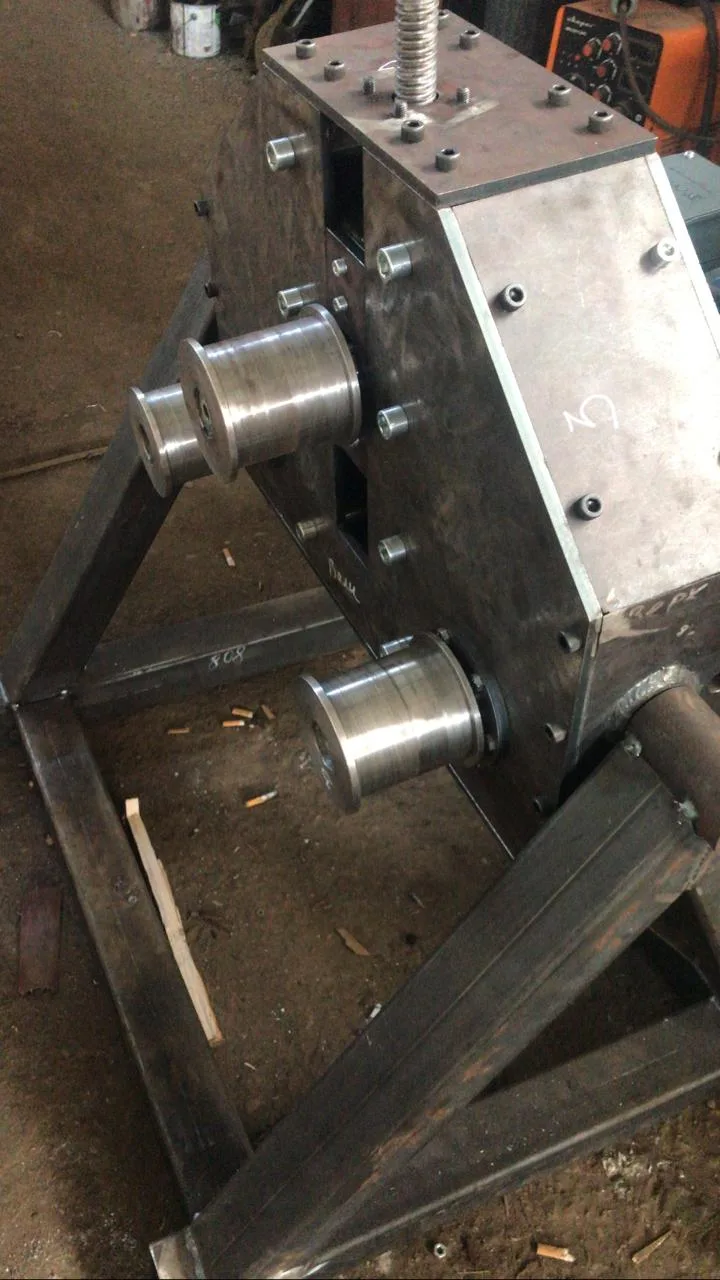

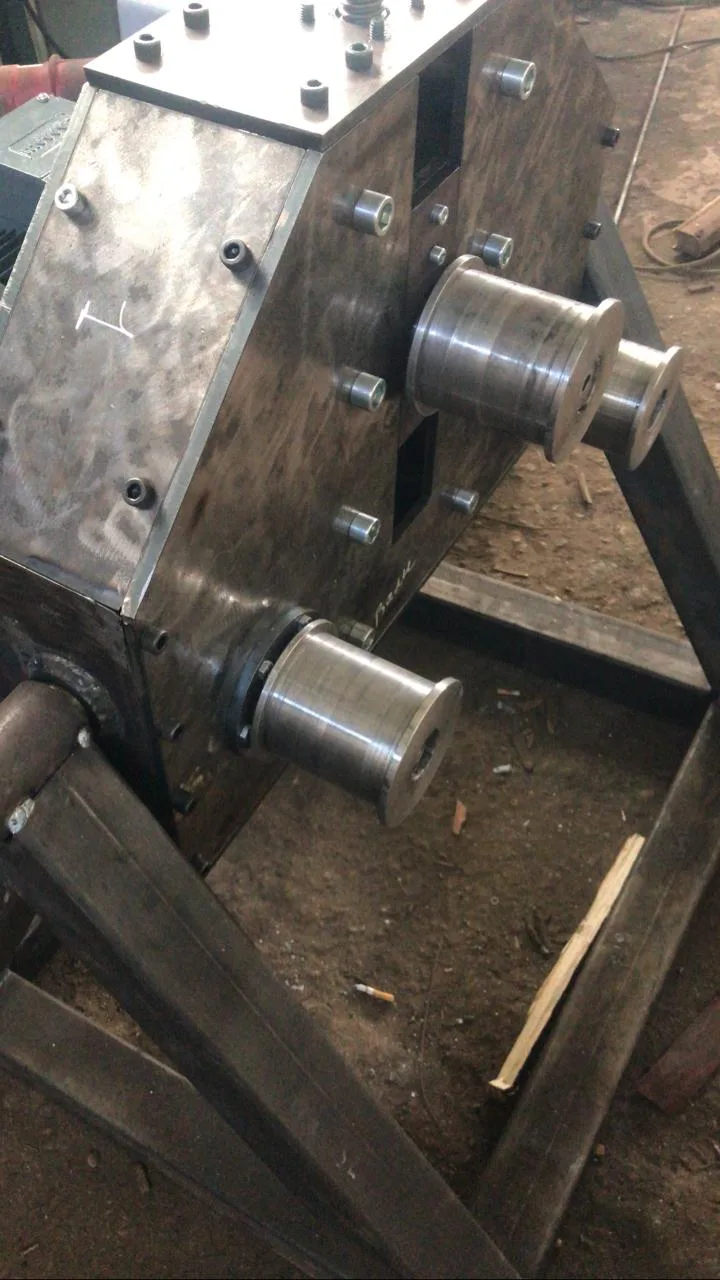

Комплектуется роликами для прокатки профильной трубы шириной 105 мм.
- Общие габариты, мм: Д х Ш х В — 760 х 1450 х 750 (ширина с учетом роликов, можно их не ставить);
- Ведущий ролик — 2 шт (цепной привод 12в1);
- Мотор — редуктор NMRV 110 / 2,2 кВт.
Что входит в комплект
Перечень основной документации, подготовленной по данному проекту.
Полный комплект рабочих чертежей
Все чертежи предоставляются в формате PDF (готовые к печати на листах формата A3 и A4).
Файлы для резки (DXF)
Векторные контуры для лазерной, плазменной, фрезерной и гидроабразивной резки с ЧПУ.
Сборочные чертежи
Подробные инструкции по каждому узлу, наглядные схемы монтажа всех элементов с указанием мест установки деталей и узлов.
Список деталей
Технические характеристики и приобретенные компоненты*.
Посмотреть другие примеры CAD проектов
Посмотрите другие примеры проектов CAD, чертежей для изготовления, файлов резки в формате DXF и проектов индивидуального дизайна.
