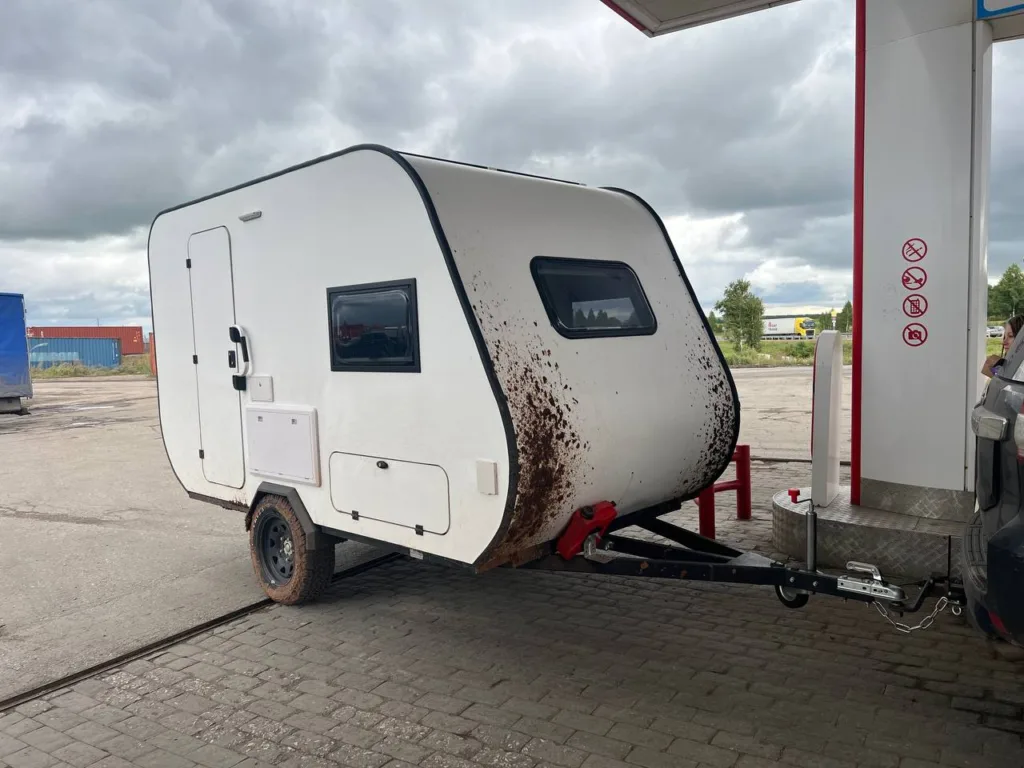

Большой Кемпер HUSH (Хаш)

Описание товара

Пакет документации разработан для мелкосерийного производства или единичной сборки.

Проект «HUSH» — это наша абсолютная новинка. После того как проект пройдет этап «обкатки» первыми клиентами и мы получим первичную обратную связь, базовая стоимость полного пакета документации будет постепенно повышена до 75 000 рублей.

Это вместительный и умный кемпер, созданный для комфортных семейных путешествий. Главное отличие модели — невероятная функциональность интерьера при компактных внешних габаритах. Внутри реализована полноценная кухня, обеденная зона (стол-трансформер) и система двухъярусных кроватей!

Ключевые особенности конструкции:

• Система «Пазл»: Основные стены (30 мм) поделены на компактные сегменты, которые идеально вписываются в стандартный лист фанеры 2440х1220 мм. Вы собираете стену как лего! В проекте заложен точный допуск 0.5 мм под расширение полиуретанового клея (ПУР).
• Сэндвич: Пирог стены состоит из силового каркаса (фанера 30 мм), утеплителя ЭППС (30 мм), внутренней зашивки (фанера 3 мм) и внешнего слоя из ударопрочного стеклопластика 1,5 мм.
• Мебель: Вся внутренняя мебель собирается по системе «шип-паз» и интегрируется прямо в стены, задавая идеальную геометрию кузова и работая как мощные ребра жесткости.
• Идеальная развесовка: В проекте математически рассчитан ЦТ. Предусмотрена зона передней загрузки (бак 70-80 л + АКБ), что дает идеальные 9-10% нагрузки на шар фаркопа.
• Спальная зона: Огромное основное спальное место (режим стола-трансформера) + отдельная детская полка второго яруса!
• Санузел (опциональный модуль): Спроектирован поддон из нержавеющей стали под биотуалет и душ.
• Кухонный блок: Внутренняя эргономичная кухня с мойкой и техническим отсеком под холодильник и электрику.

К данному проекту прилагается индивидуальная технологическая памятка на 5 листов, расписаны основные моменты по сборке данного проекта.

Основные характеристики кемпера:

• Длина модуля, мм: 3680х2000х2000;
• Общие габариты с рамой и дышлом, мм: 4890х2680х2080 (по аркам);
• Общие габариты, мм (с рамой по макс. точкая) — 5300д х 2400в х 2040ш;
• Высота спального места: 451 мм. Высота детской полки: 410 мм;
• Стены, мм: 34.5 (общая толщина сэндвича);
• Пол, мм: 48;
• Крыша, мм: 44.

Внутреннее наполнение:

• Кухня: 2 ящика сверху, 4 выкатных ящика (разной глубины), 1 технический отсек под столешницей;
• Кухонная столешница, мм: 910х617;
• Спальное место, мм 1934 х 1417;
• Спальное место (дет.), мм 1934 х 586/553 (усеч.);
• Спальное место (дет. 2 ярус), мм 1934 х 573;
• Ванная комната 915 х 688 мм;
• Бак для чистой воды — 75 л;
• Холодильник — 65 л;
• 4 окна.

Сколько и какой нужно фанеры?

• Фанера 12 мм 2440х1220 — 4 листа;
• Фанера 9 мм 2440х1220 — 12 листов (грубо, сюда бы еще заложить влагостойкую на 1 слой пола);
• Фанера 30 мм 2440х1220 — 3 листа;
• Фанера 3 мм 1525х1525 — 8 листов;
• Фанера 4 мм еще не подсчитана, формат будет 2440х1220, но грубо около 10-12 листов.

Длина реза с учетом всех пазов и сквозного реза:

• 3 мм — 110 метров
• 4 мм — 57 метров
• 9 мм — 325 метров, (сумма всех отрезков пазы + сквозной рез)
• 12 мм — 206 метров, (сумма всех отрезков пазы + сквозной рез)
• 30 мм — 234 метра, (сумма всех отрезков пазы + сквозной рез)

Карты раскроя (Nesting) в комплекте. В состав проекта включены профессиональные карты раскроя — оптимизированные схемы раскладки деталей на листы. Это инженерное решение позволяет вам заранее точно рассчитать бюджет на материалы, избежав лишних закупок, и существенно снизить стоимость услуг ЧПУ-резки, так как вы предоставляете производству не разрозненные векторы, а готовую схему компоновки, адаптированную под доступные форматы фанеры.

Что представляет собой проект? Разработанный короб со всем внутренним наполнением (кровать, фасады, перегородки, кухня, закладные под холодильник (при его наличии в проекте), места для расположения органов управления и т.д.). Т.е. приобретая данный проект и сделав раскрой всех деталей на ЧПУ фрезере, Вы получаете готовый короб, который необходимо доукомплектовать для комфортного путешествия, а именно: водо/электроснабжение, фурнитура, отделка внутренняя и внешняя, матрасы и т.д.

Данных комплектующих в проекте нет, но будут даны ориентиры (ссылки) на элементы, которые были использованы при разработке проекта, такие как: окна, уплотнители, чем и как обшить снаружи (несколько вариантов), холодильник и направляющие под него, замок (нет врезки в проекте), бак. Все остальное подбирается исходя из своих потребностей, бюджета и вкусовых предпочтений. При необходимости, можно комплектующие оцифровать (например выбрали раковину и не уверены что она подойдет), в этом случае необходимо предоставить все габариты, это будет переведено в 3D модель (оцифровано) и после будет примерна на модуль в электронной модели (обсуждается отдельно).

Для кого этот проект? Для тех, кто умеет думать, читать чертежи и работать руками. Это вызов вашему мастерству, результатом которого станет автодом заводского уровня, рыночная цена которого переваливает за 1.5 — 2 млн рублей.

3D модель в состав проекта не входит и не продается!
