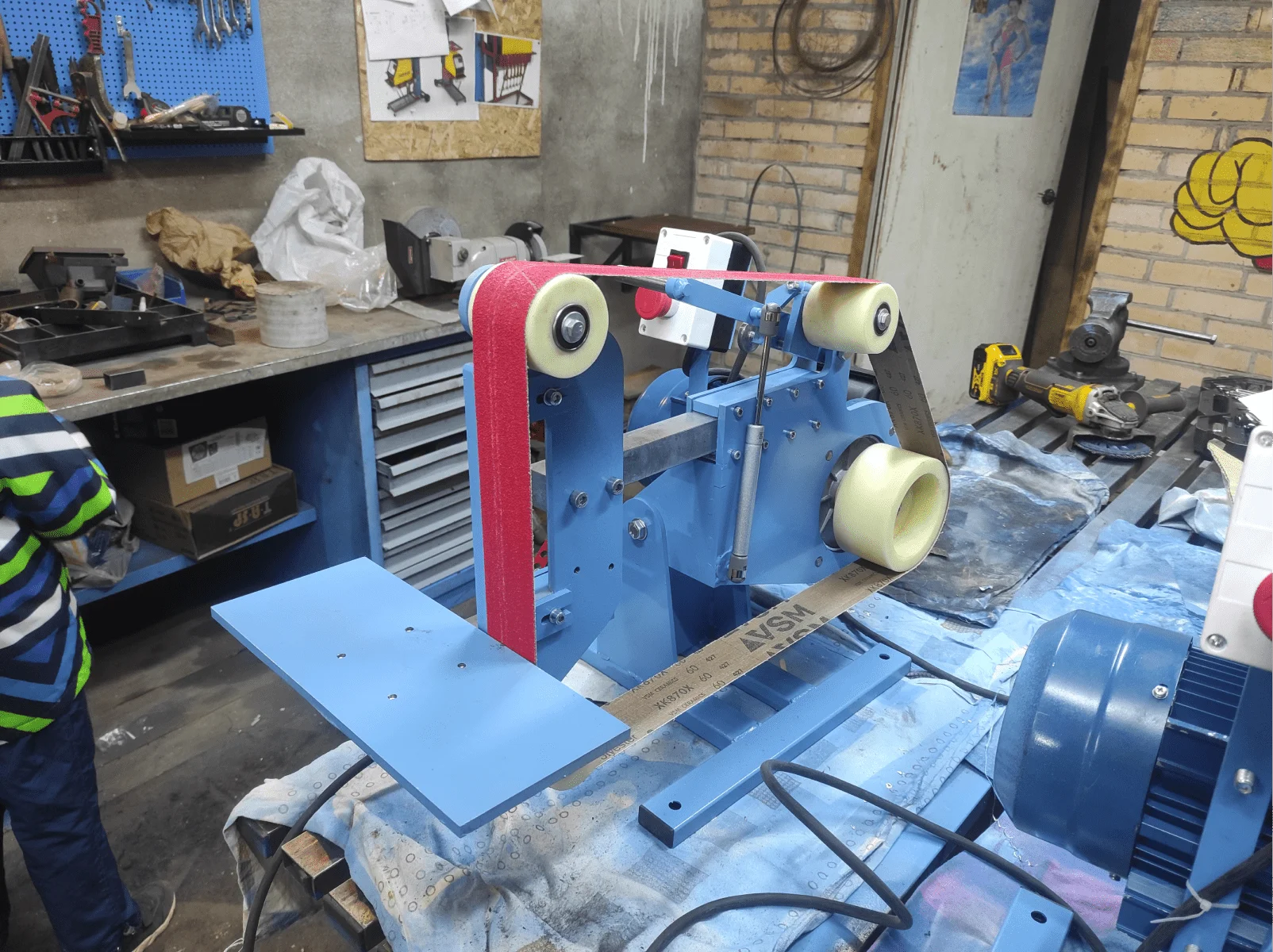

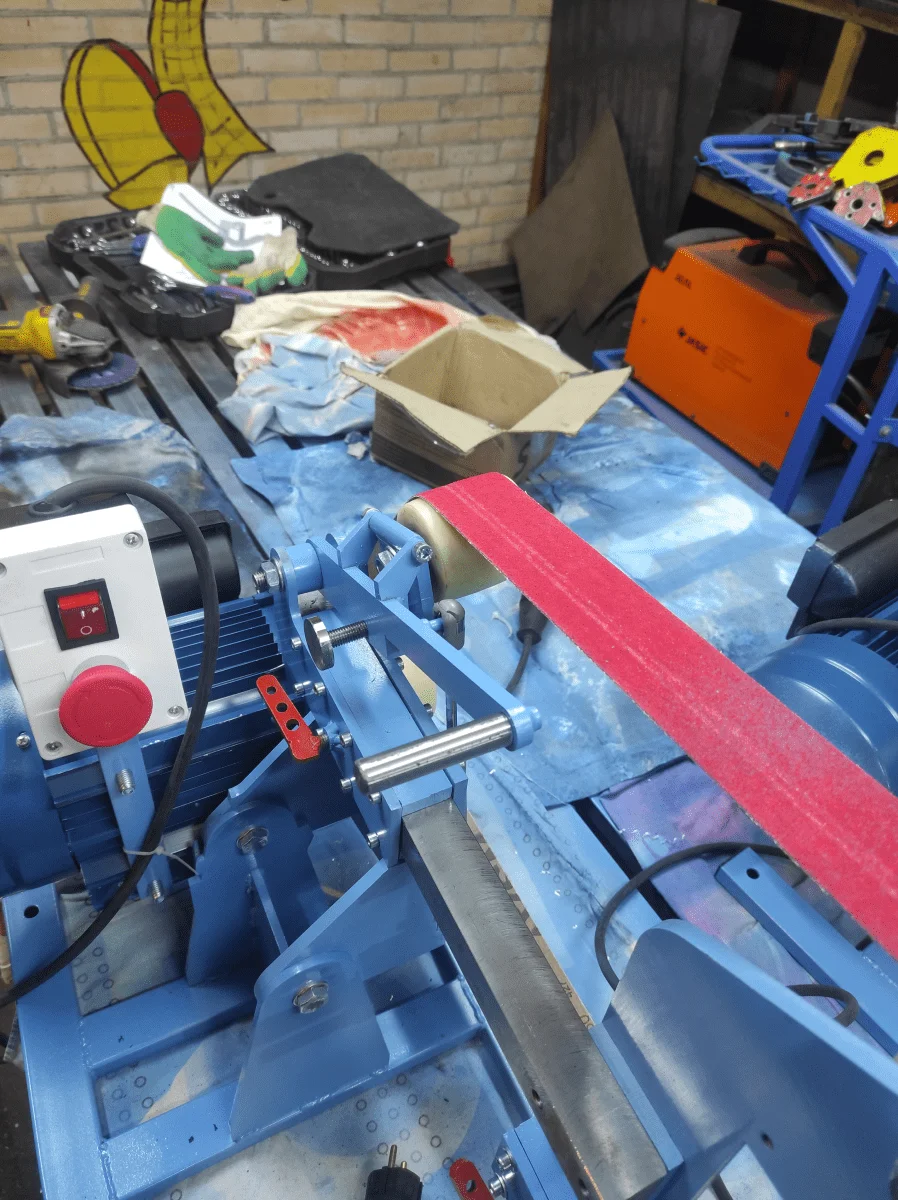

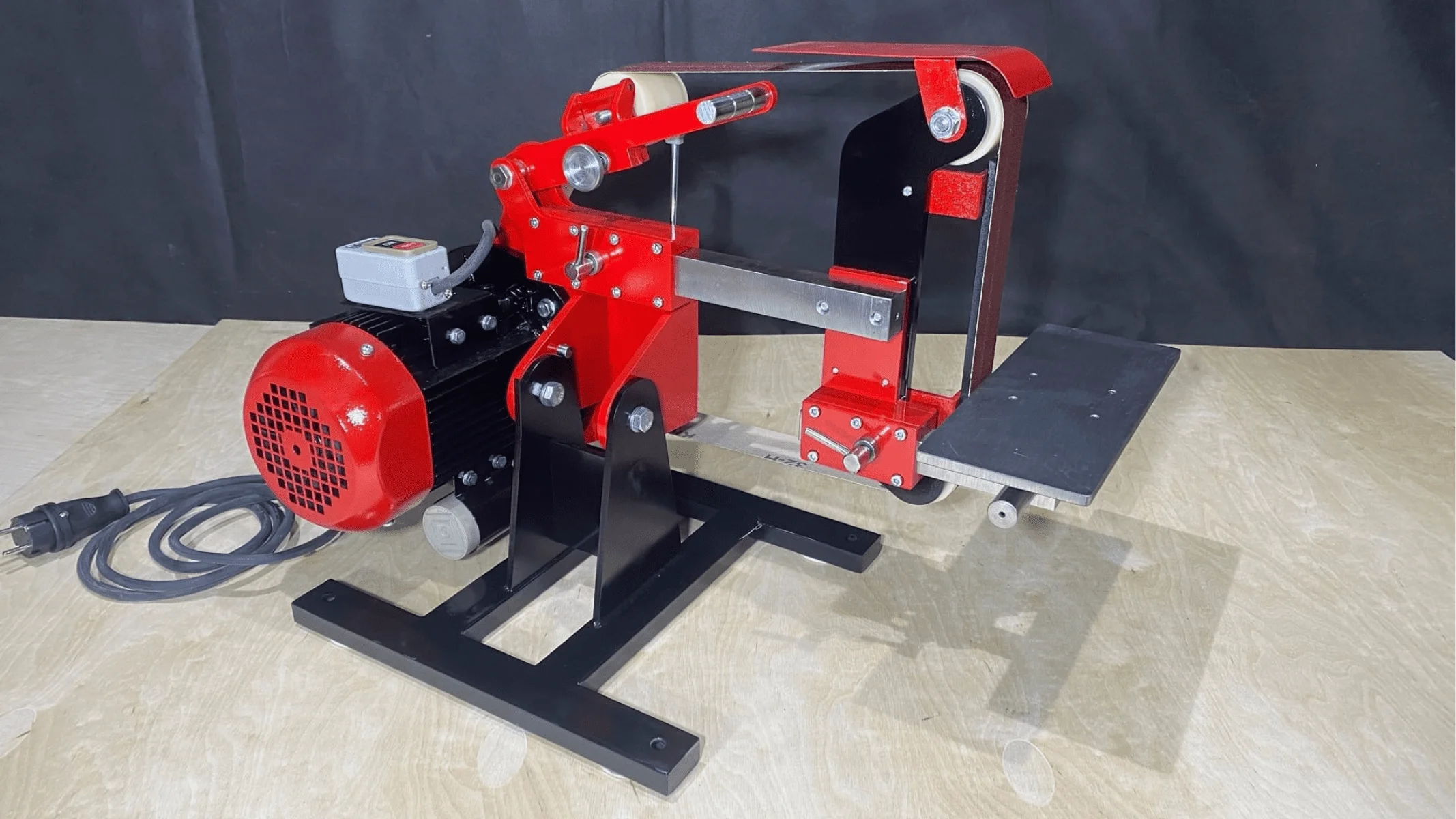

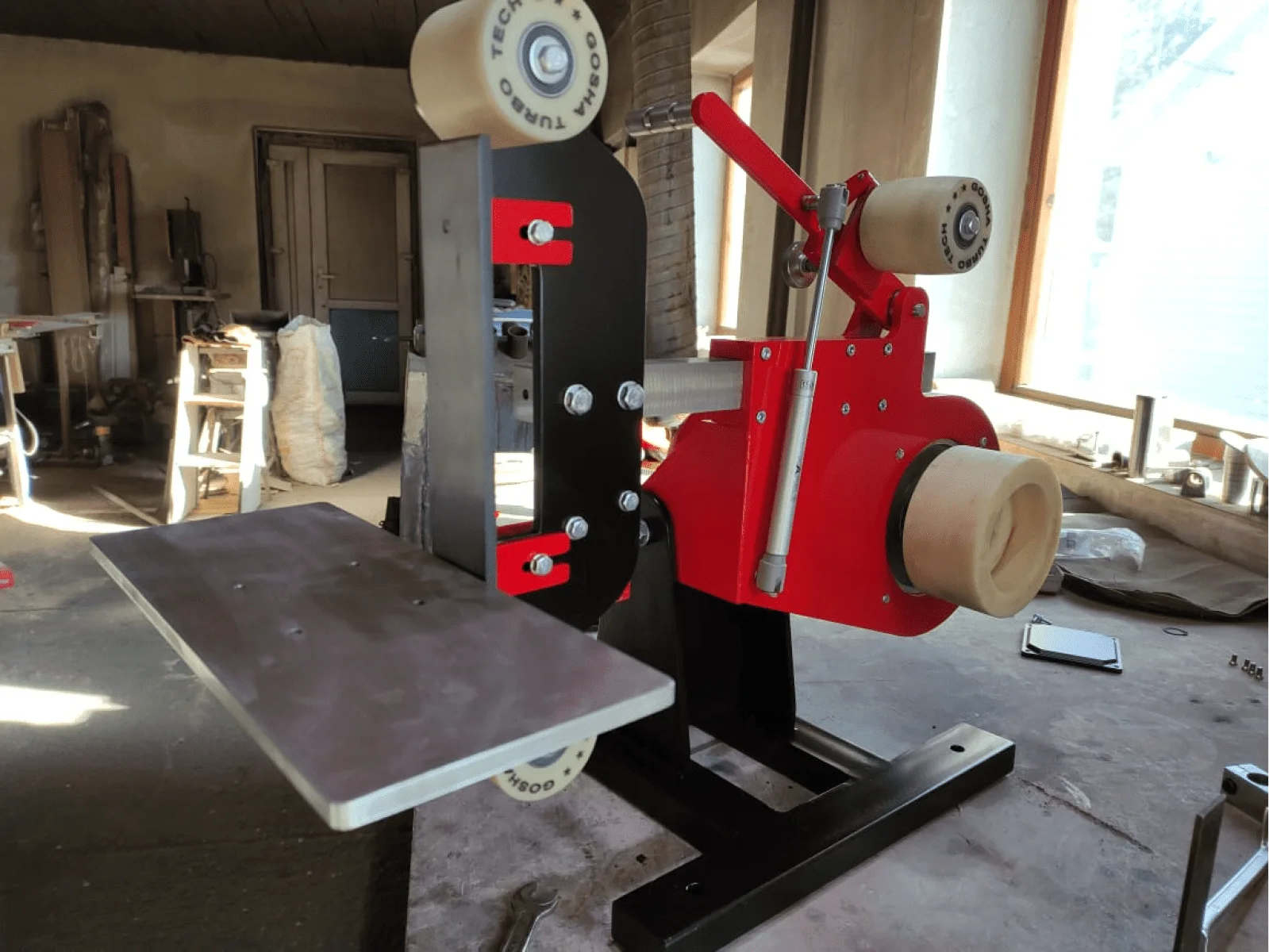

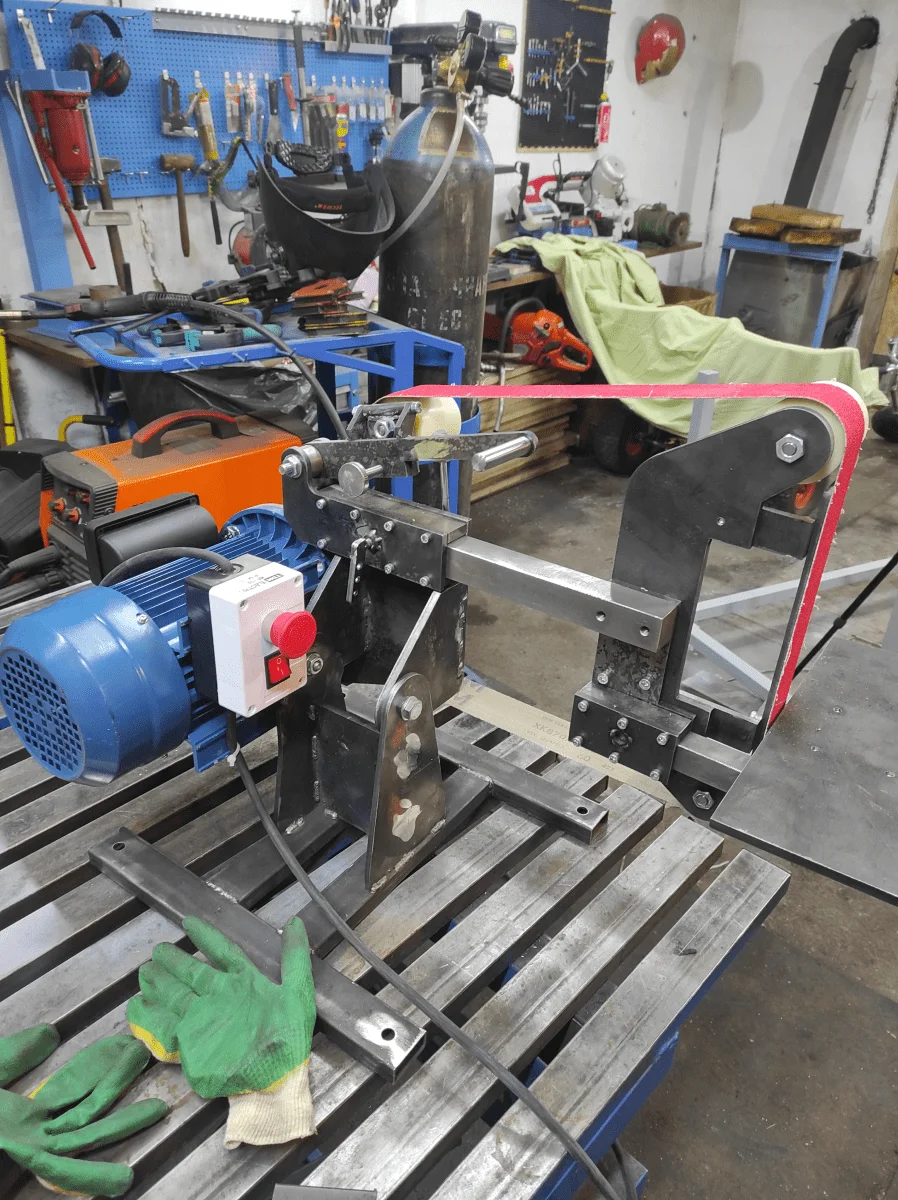

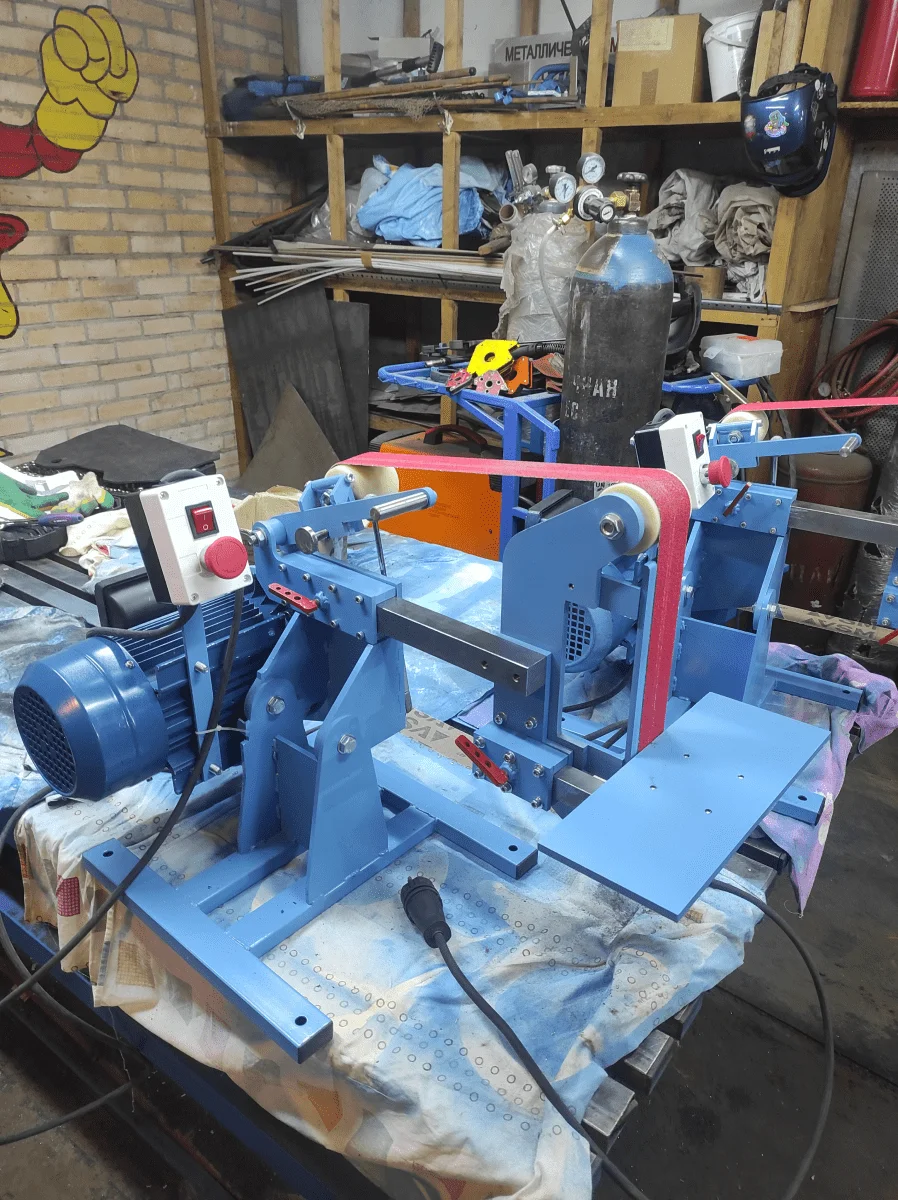

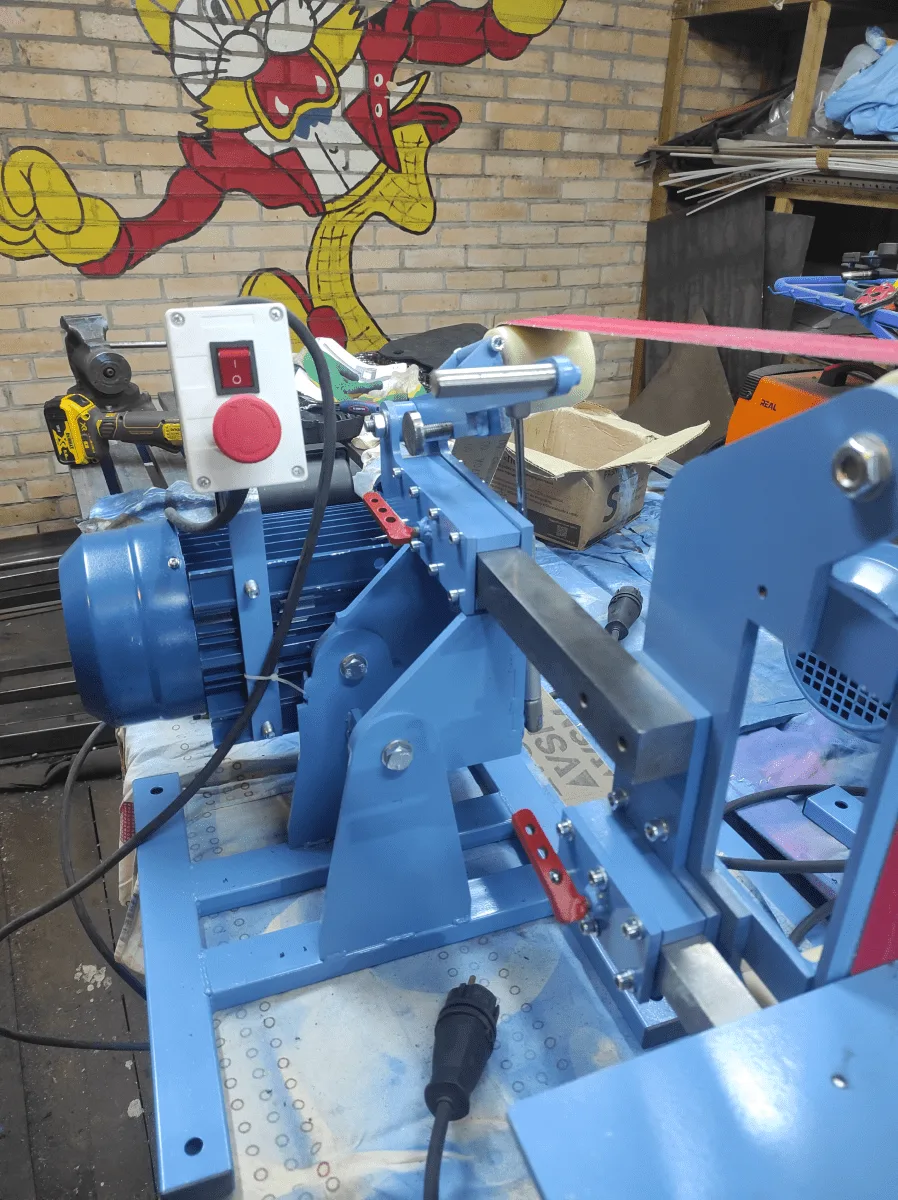

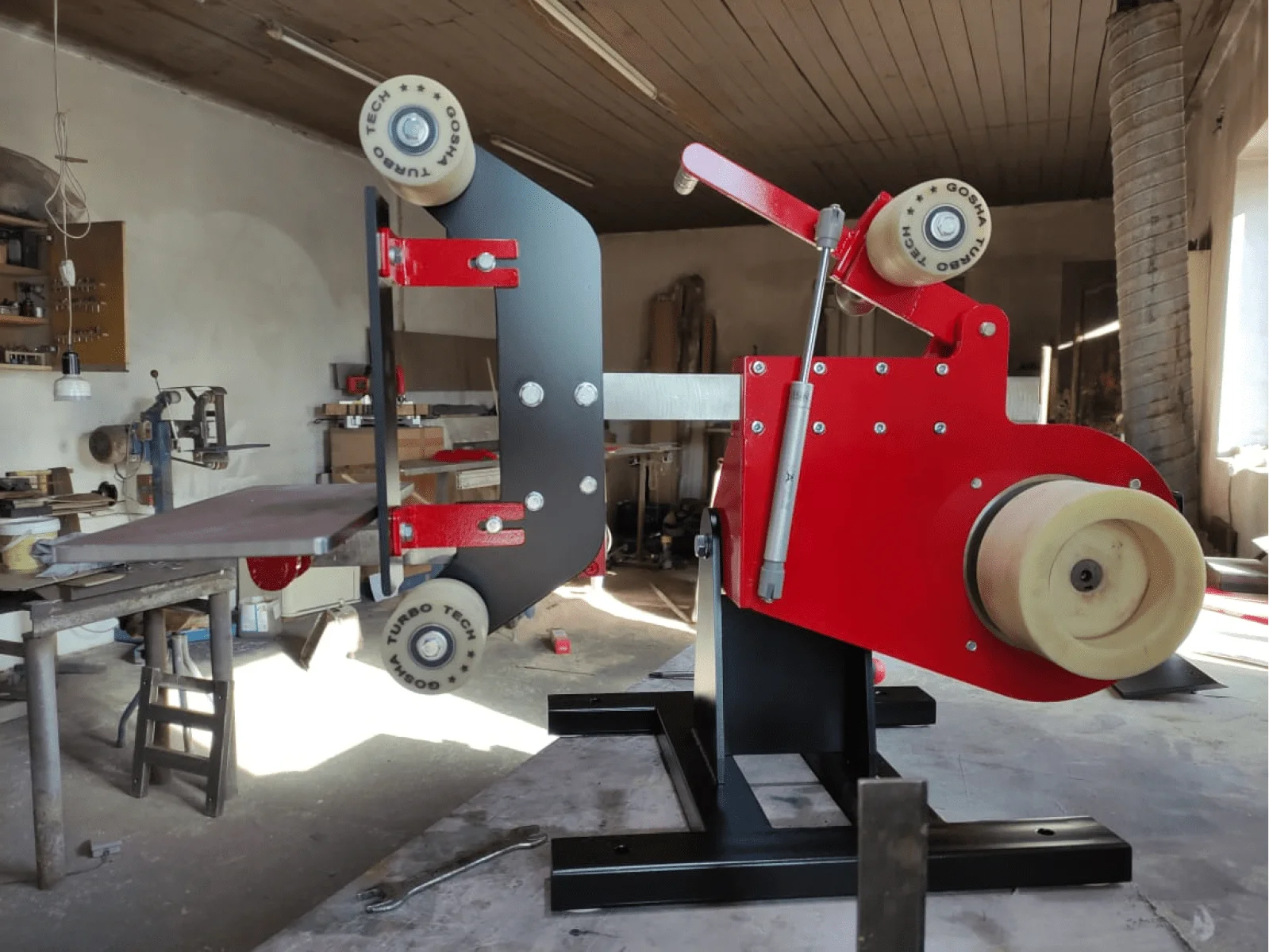

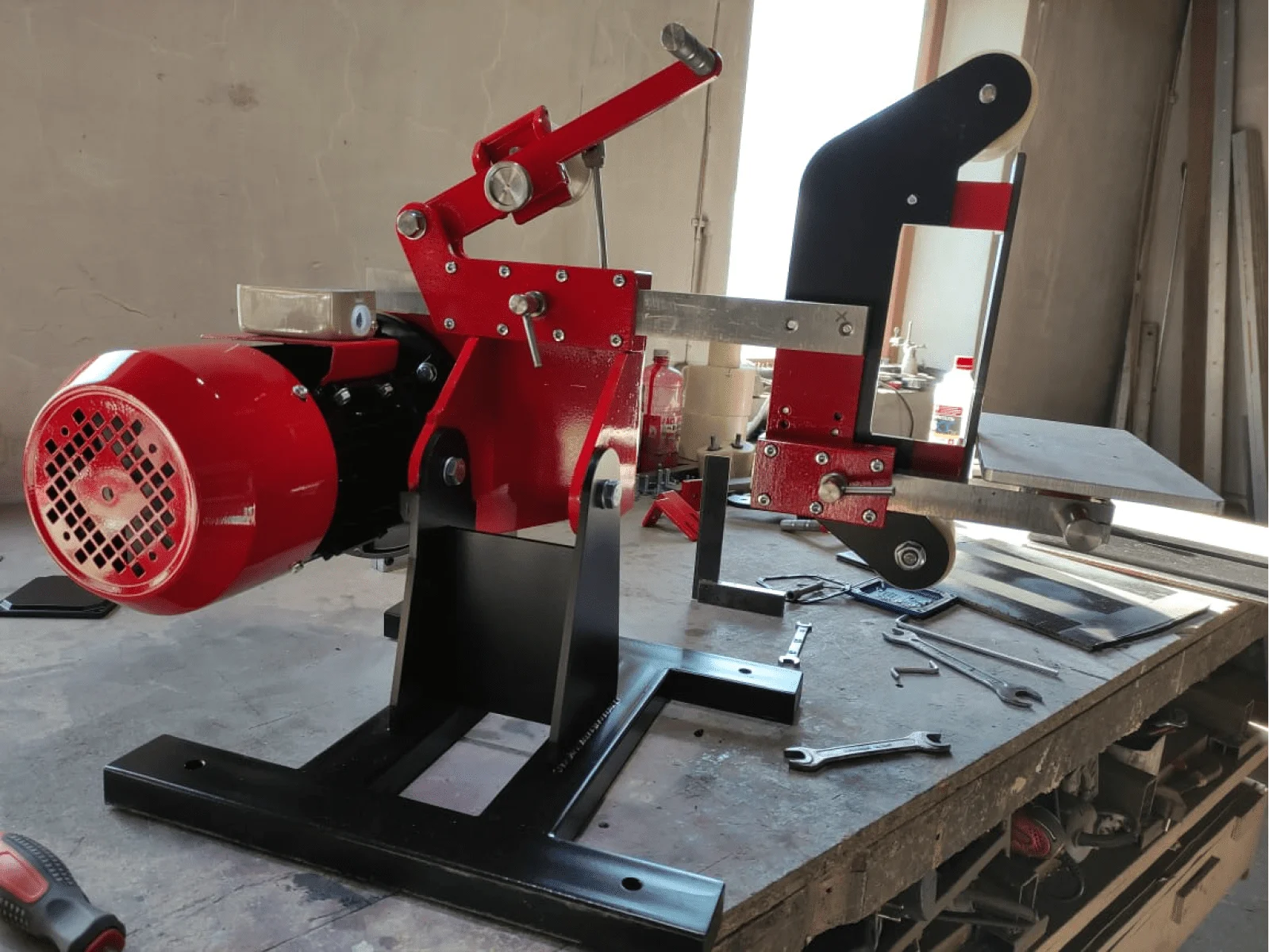

Пример сборки большого гриндера с широкой лентой
Соберите профессиональное оборудование для мастерской своими руками. От ленточных шлифовальных машин и сварочных столов до гидравлических прессов и тележек для инструментов – каждая чертежная схема оптимизирована для лазерной резки, фрезерования с ЧПУ и простой сборки.
Основные характеристики станка
- Двигатель 1,5 кВт 5АИ80А2 на 3000 об/мин (на фланце);
- Лента, мм: 50*1600-1850 мм;
- Ролики на 60 мм, приводной шкив 120 мм;
- Два положения обработки вертикальное/горизонтальное;
- Наклонный столик;
- Два ригеля, мм: — 30х30х350 (основной) и 24х24х200 (под столик).
Что входит в комплект
Перечень основной документации, подготовленной по данному проекту.
Полный комплект рабочих чертежей
Все чертежи предоставляются в формате PDF (готовые к печати на листах формата A3 и A4).
Файлы для резки (DXF)
Векторные контуры для лазерной, плазменной, фрезерной и гидроабразивной резки с ЧПУ.
Сборочные чертежи
Подробные инструкции по каждому узлу, наглядные схемы монтажа всех элементов с указанием мест установки деталей и узлов.
Список деталей
Технические характеристики и приобретенные компоненты*.
