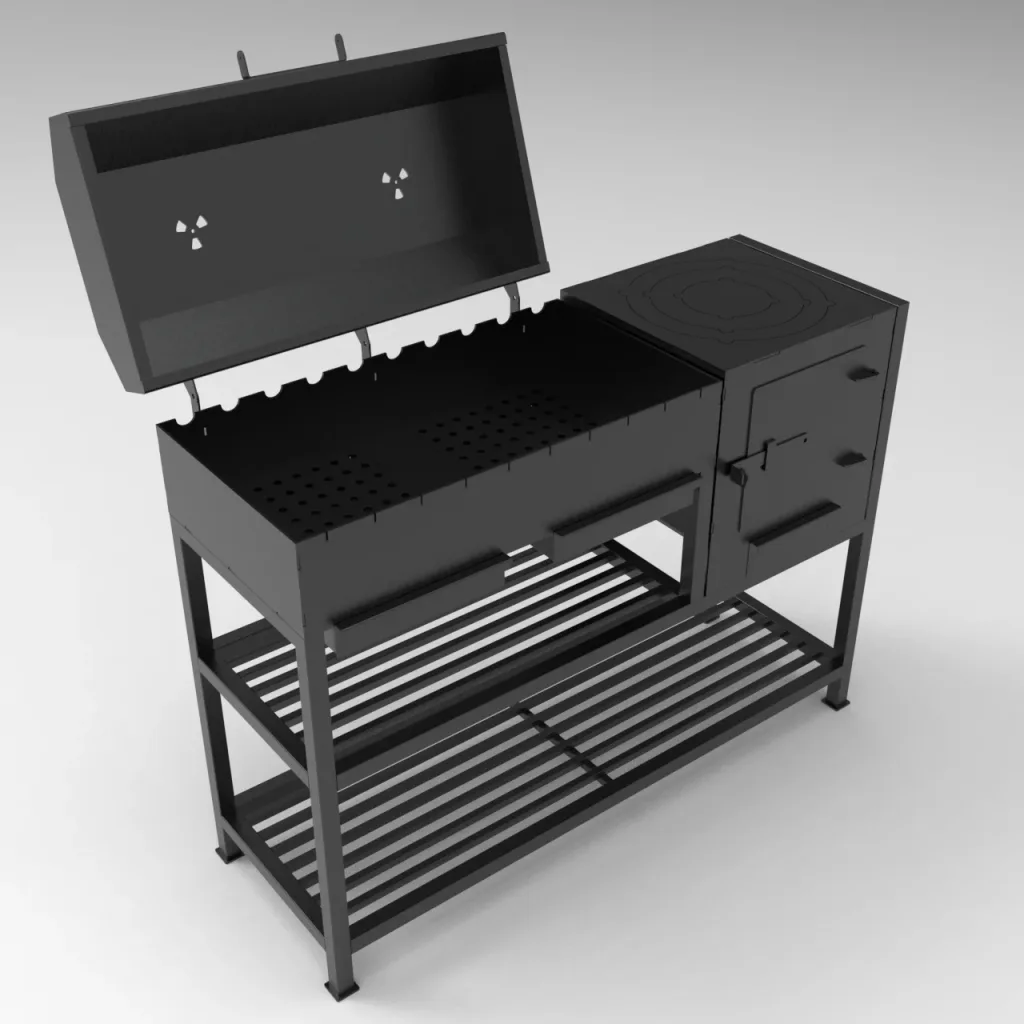

Мангальный комплекс с печью под казан

☆☆☆☆☆

DXF-проект мангального комплекса размером 1200×400×870 мм с мангалом, откидной крышкой, печью под казан и полками для хранения.

7 800 ₽

Для юридических лиц стоимость услуг увеличивается на 15%.

↓

Мгновенное скачивание после покупки

После успешной оплаты файлы появятся в личном кабинете и будут отправлены на электронную почту.

PDF DXF

В корзину

Задать вопрос

Безопасная оплата Оплатите онлайн и получите доступ сразу.
Файлы для ЧПУ DXF-файлы подготовлены для производственной резки.
Чертежи от инженера Подготовлено для производства и самостоятельной сборки.

Описание товара

Готовый цифровой проект полноценного мангального комплекса, включающего металлический каркас, мангал с откидной крышкой и отдельную печь под казан.

Мангал оснащён перфорированным дном, направляющими для установки шампуров и выдвижными зольниками. Печь имеет съёмные кольца для установки казанов разного диаметра, топочную дверцу и зольный ящик. В нижней части комплекса предусмотрены две решётчатые полки для хранения дров, угля, посуды и принадлежностей.

Несущий каркас изготавливается из профильной трубы 30 × 30 и 15 × 15 мм. Детали мангала и печи подготовлены в формате DXF под резку и гибку с последующей сваркой.

При необходимости возможна дополнительная подготовка файлов профильной трубы под лазерный труборез с учётом формата оборудования и требований производства.

Проект подойдёт для частных мастерских, производителей металлоизделий и самостоятельного изготовления мангального комплекса для дачи, загородного дома или зоны отдыха.

Характеристики:

Тип изделия: мангальный комплекс;
Комплектация: мангал, печь под казан и несущий каркас;
Общие габариты: 1200 × 400 × 870 мм;
Размер зоны мангала: 750 × 400 мм;
Размер зоны печи: 410 × 400 мм;
Профильная труба: 30 × 30 и 15 × 15 мм;
Формат файлов: DXF;
Технологии изготовления: резка, гибка и сварка;
Мангал с откидной крышкой;
Печь со съёмными кольцами под казан;
Выдвижные зольники;
Две нижние полки для хранения;
Возможна подготовка файлов под лазерный труборез.

3D модель в состав проекта не входит и не продается!

Лучше всего подходит для:

Небольшие производственные цеха;
Начинающие мастера и мастера-любители;
Проекты для ЧПУ резки и сварки;
Изготовление оборудования по индивидуальному заказу.

Важное примечание!

Внимание! Это цифровой продукт. Вы приобретаете полный набор чертежей для самостоятельного изготовления, а не готовое физическое изделие.

Что входит в комплект

Файлы для резки (DXF)

Векторные контуры для лазерной, плазменной, фрезерной и гидроабразивной резки с ЧПУ.

Полный комплект рабочих чертежей

Все чертежи предоставляются в формате PDF (готовые к печати на листах формата A3 и A4).

Сборочные чертежи

Подробные инструкции по каждому узлу, наглядные схемы монтажа всех элементов с указанием мест установки деталей и узлов.

Список деталей

Технические характеристики и приобретенные компоненты*.

Характеристики файлов

Форматы файлов PDF, DXF

Единицы измерения Миллиметры / Сантиметры

Доставка Мгновенная цифровая загрузка

Рекомендации по применению Резка с ЧПУ, сварка, изготовление в цехе

Программное обеспечение Программа просмотра CAD-файлов, CAM-программа с поддержкой формата DXF

Лицензия и использование

Эти файлы предназначены для личного использования в мастерской и мелкосерийного производства. Передача, перепродажа или публичное распространение цифровых файлов запрещены.

Если вам требуются права на коммерческое производство, индивидуальные изменения или корпоративная лицензия, свяжитесь с нами до совершения покупки.
