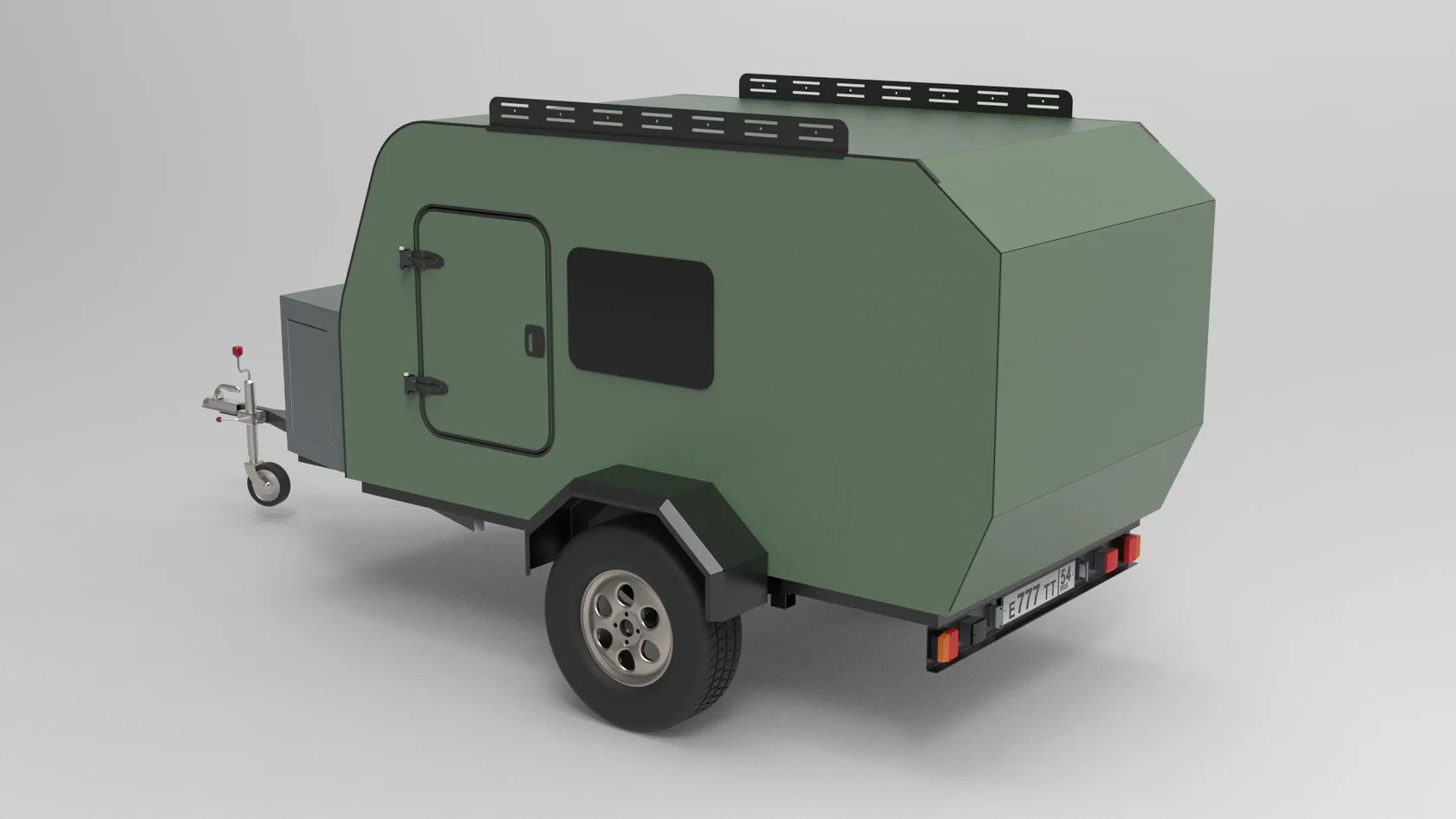

Пример сборки кемпера FamComfort V3 Dacha

Кемпинг – это возможность максимально близко познакомиться с дикой природой, не отказывая себе в комфорте.

Обзор проекта

Что представляет собой проект?

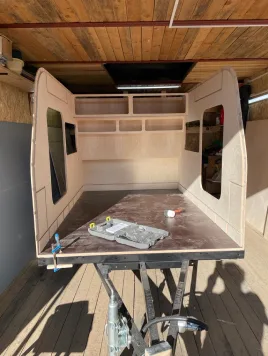

Разработанный короб со всем внутренним наполнением (кровать, фасады, перегородки, кухня, закладные под холодильник (при его наличии в проекте), места для расположения органов управления и т.д.). Т.е. приобретая данный проект и сделав раскрой всех деталей на ЧПУ фрезере, Вы получаете готовый короб, который необходимо доукомплектовать для комфортного путешествия, а именно: водо/электроснабжение, фурнитура, отделка внутренняя и внешняя, матрасы и т.д.

Данных комплектующих в проекте нет, но будут даны ориентиры (ссылки) на элементы, которые были использованы при разработке проекта, такие как: окна, уплотнители, чем и как обшить снаружи (несколько вариантов), холодильник и направляющие под него, замок (нет врезки в проекте), бак. Все остальное подбирается исходя из своих потребностей, бюджета и вкусовых предпочтений. При необходимости, можно комплектующие оцифровать (например выбрали раковину и не уверены что она подойдет), в этом случае необходимо предоставить все габариты, это будет переведено в 3D модель (оцифровано) и после будет примерна на модуль в электронной модели (обсуждается отдельно).

Что входит в комплект

Перечень основной документации, подготовленной по данному проекту.

PDF

Полный комплект рабочих чертежей

Все чертежи предоставляются в формате PDF (готовые к печати на листах формата A3 и A4).

DXF

Файлы для резки (DXF)

Векторные контуры для лазерной, плазменной, фрезерной и гидроабразивной резки с ЧПУ.

Сборочные чертежи

Подробные инструкции по каждому узлу, наглядные схемы монтажа всех элементов с указанием мест установки деталей и узлов.

Список деталей

Технические характеристики и приобретенные компоненты*.

Основные характеристики кемпера

Общие габариты, мм (без рамы) — 2858д х 1401в х 1496ш;
Весь кемпер изготавливается из фанеры, все детали вписываются в стандартные размеры листа;
Рама (чертежи) продается отдельно.

Данная модель имеет следующие параметры

6 вместительных ящиков (на кухне);
Полка над фасадами, без разделителей;

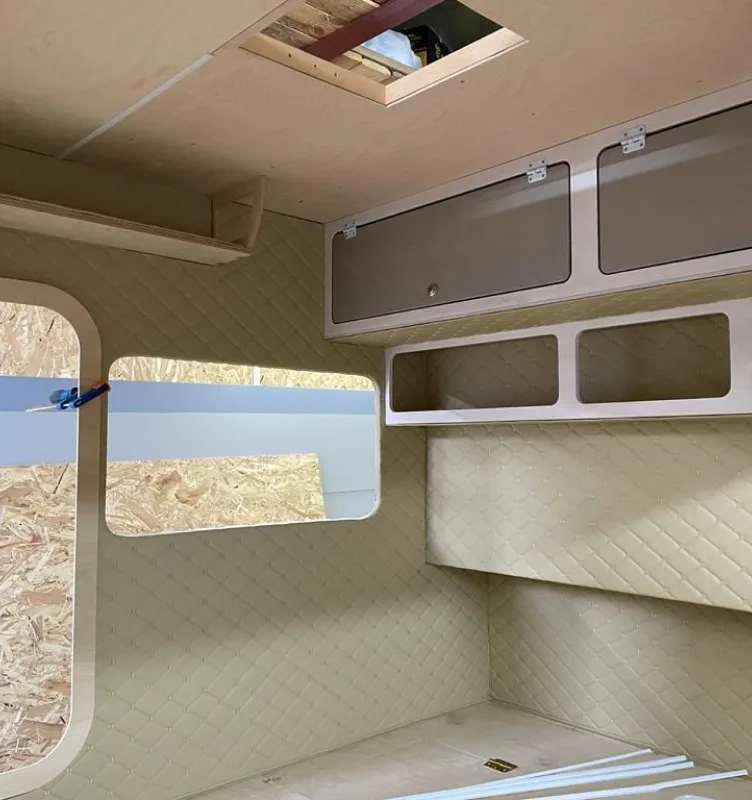

4 ящика в салоне (2 в зоне головы и 2 над детской полкой);
3 ящика небольших в салоне под мелочь;
Глубина столешницы 506 мм;
Полноценное двухспальное место 2000х1480 мм;
2 открытые полки в салоне;
Высота внутри — 1242 мм.

Используемые толщины и форматы фанеры

18 мм 3000х1500 мм или 2440х1220 мм;
12 мм 1525х1525 мм;
4 мм 1525х1525 мм или 3000х1500 мм.

Ключевые особенности

Двойной пол (90 мм): Главная инженерная фишка. Позволяет сделать скрытую разводку отопления (теплый воздух идет снизу, сушит салон) или использовать пространство для хранения длинномеров.

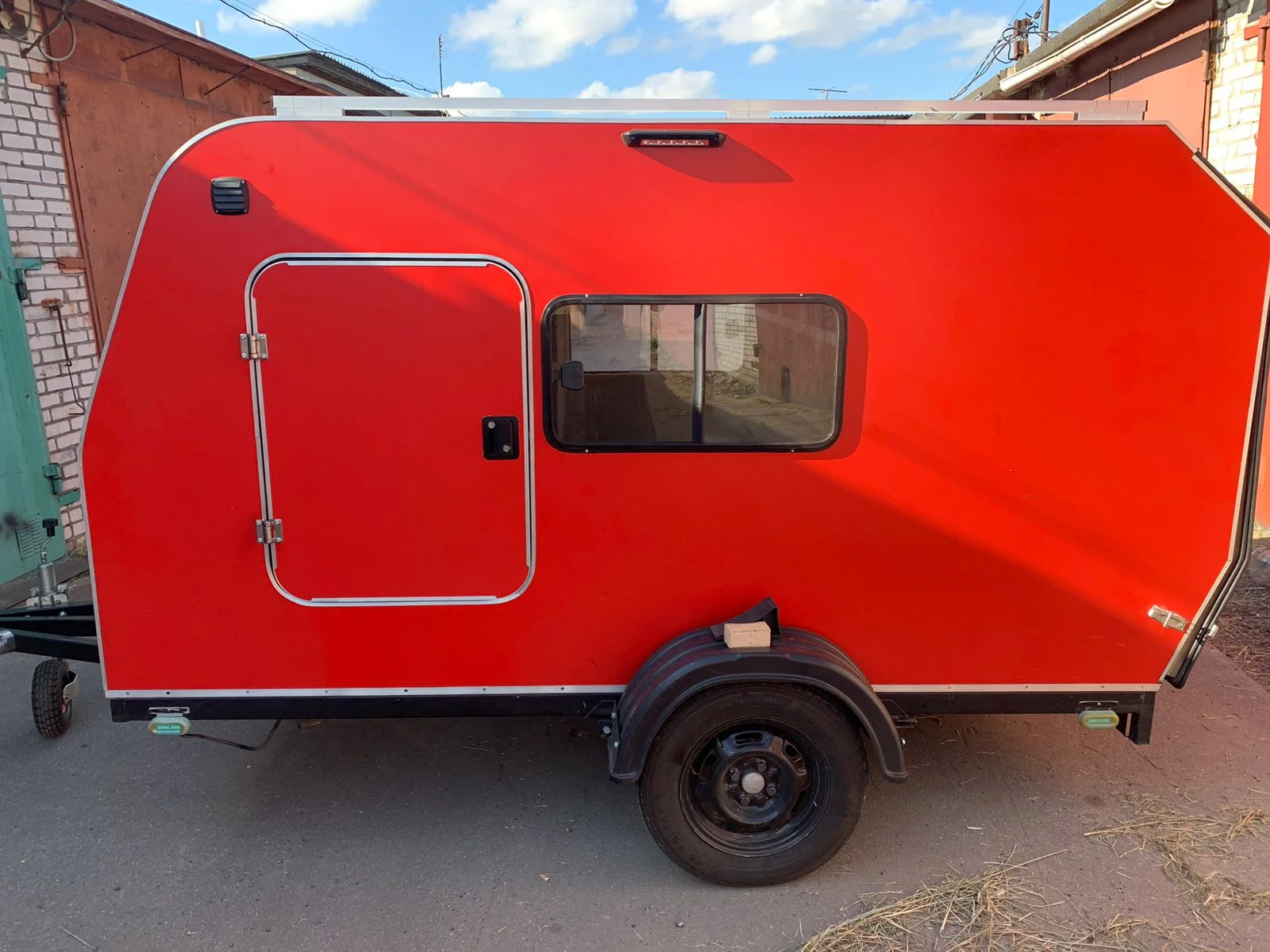

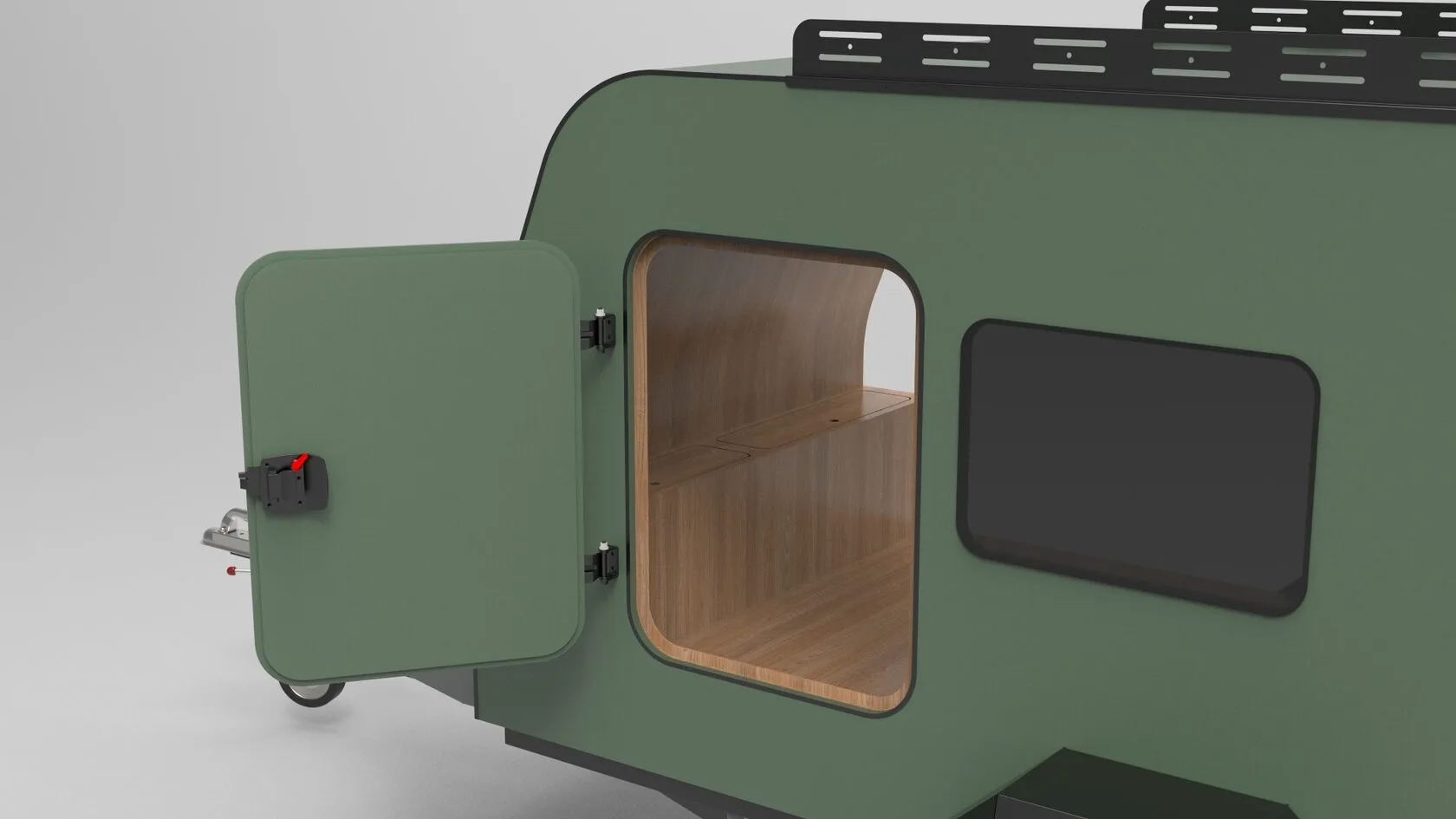

Две двери + Два окна: Максимальный комфорт доступа и сквозное проветривание.
Отсутствие детской полки: Мы убрали второй ярус, чтобы освободить пространство. Теперь над ногами не «нависает» полка, а объем воздуха в салоне стал больше.
