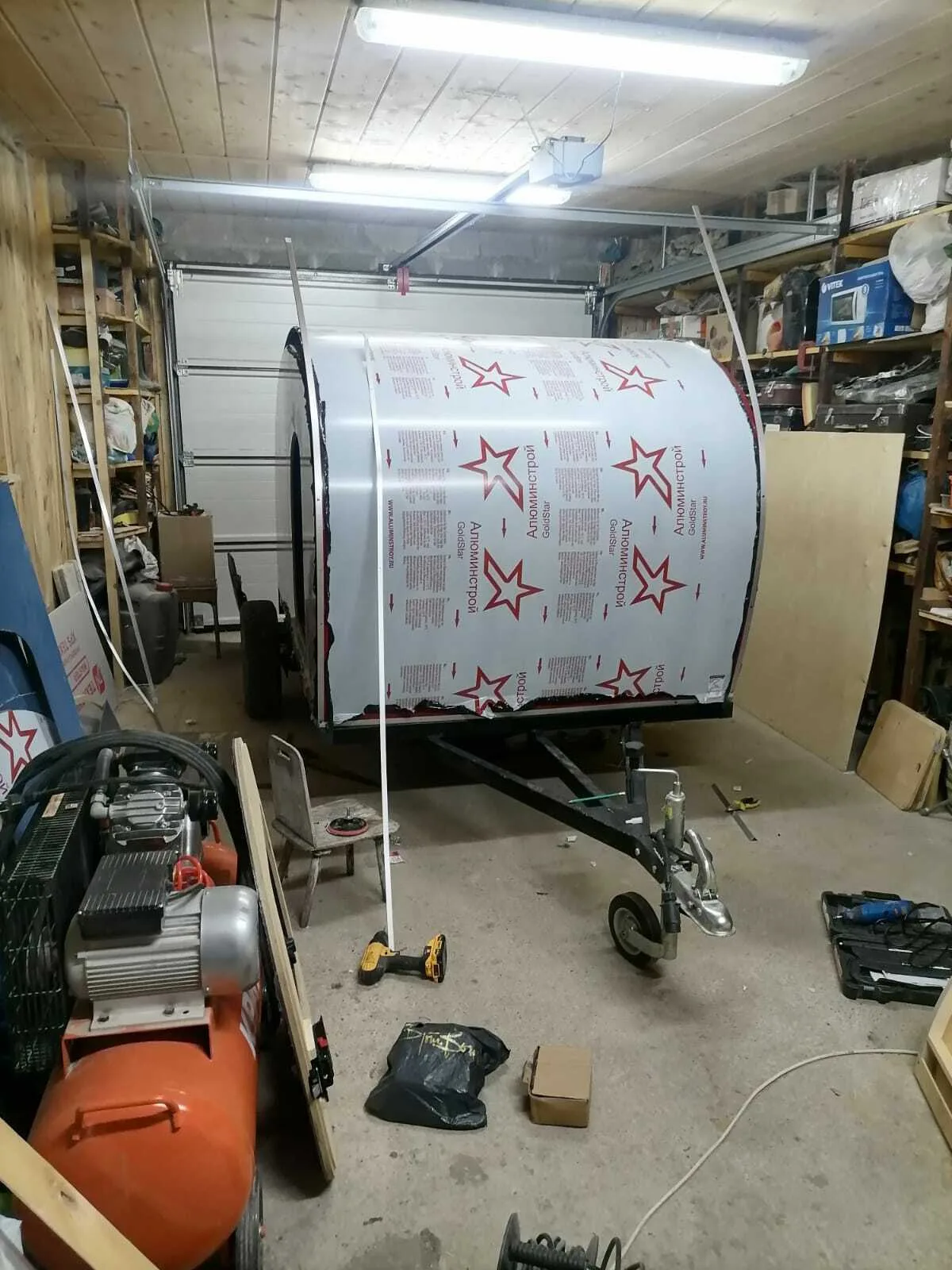

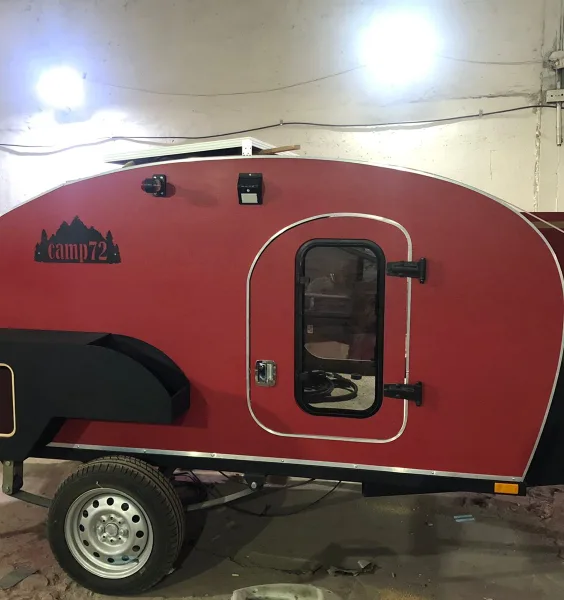

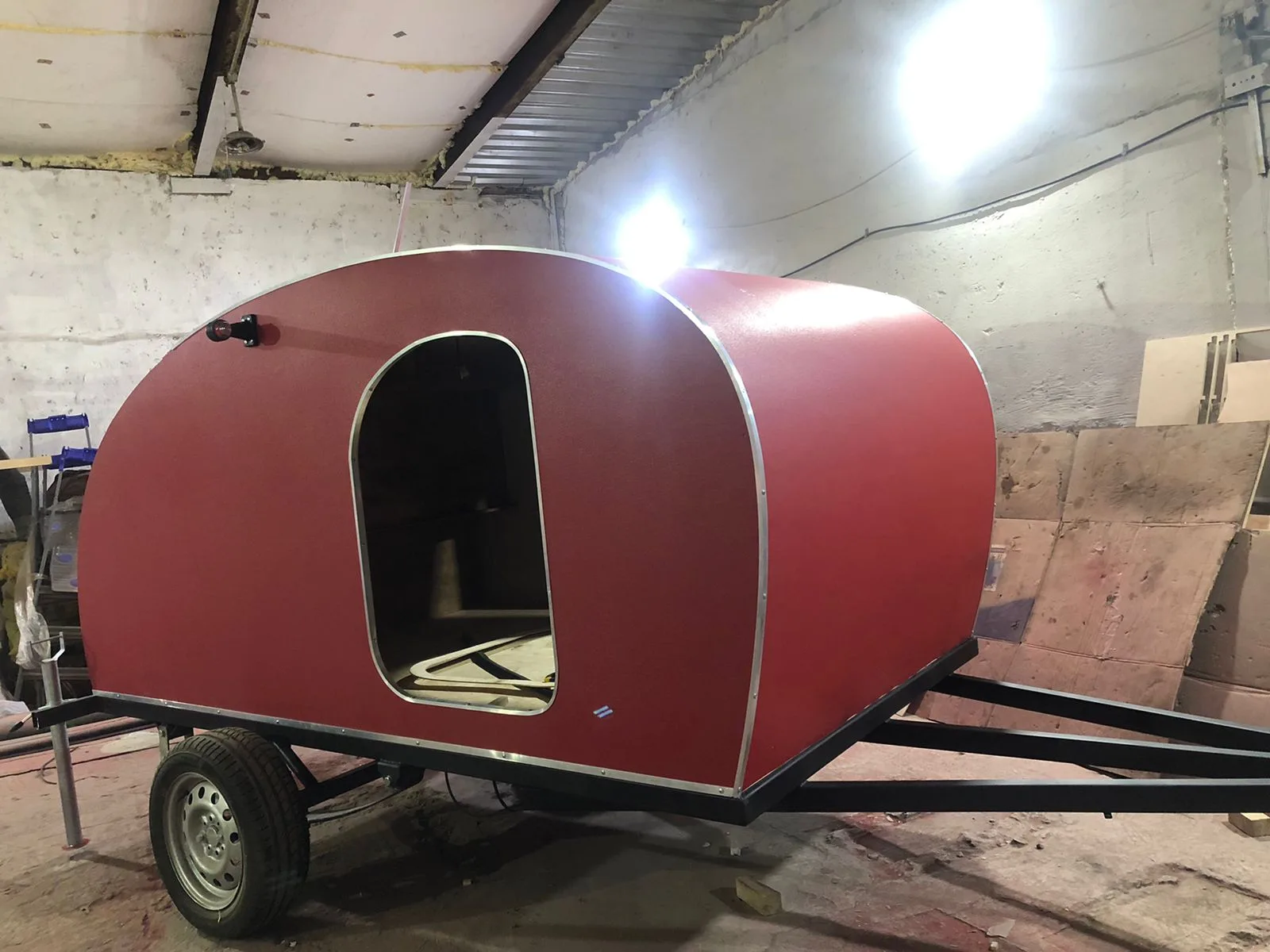

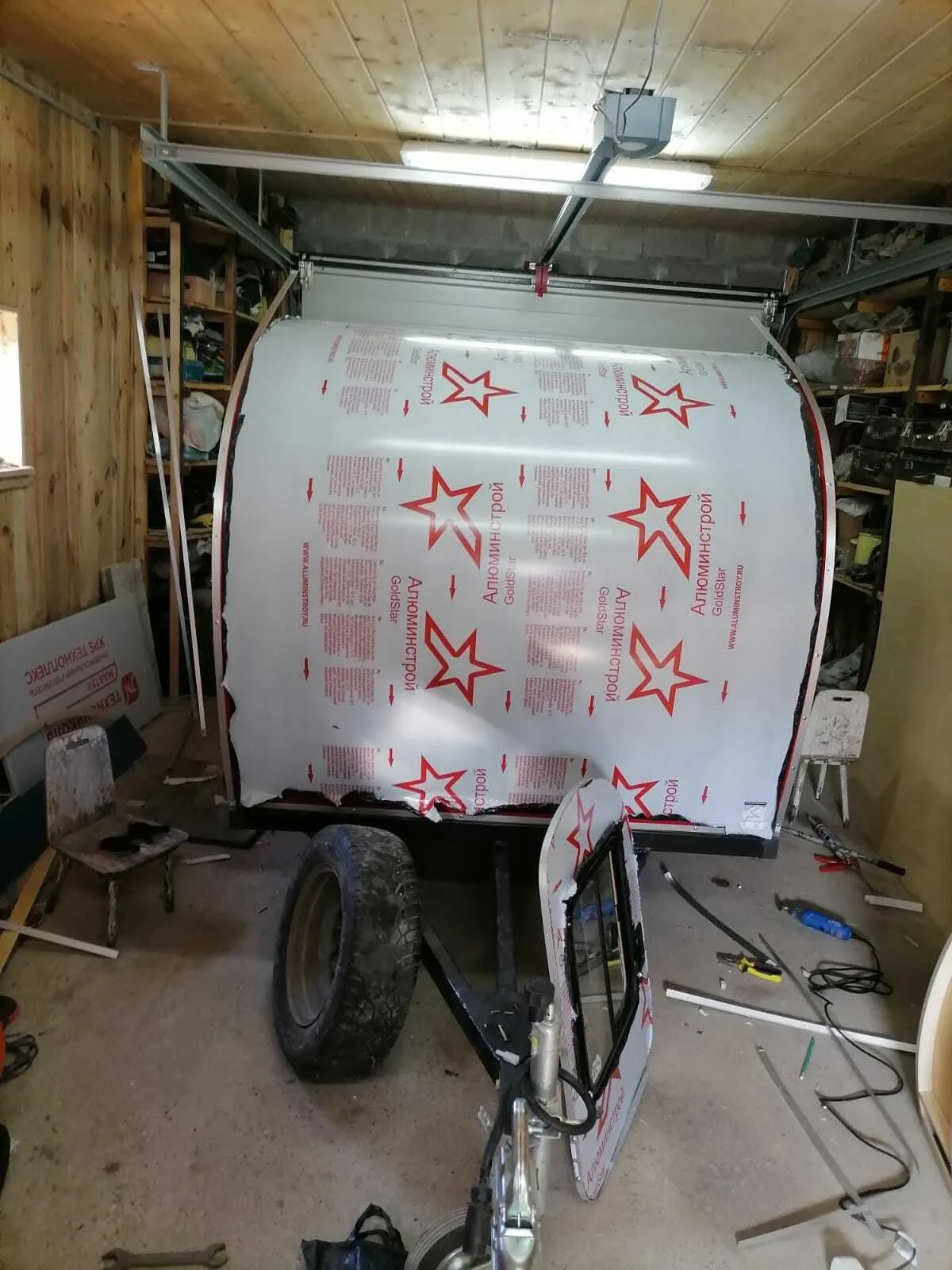

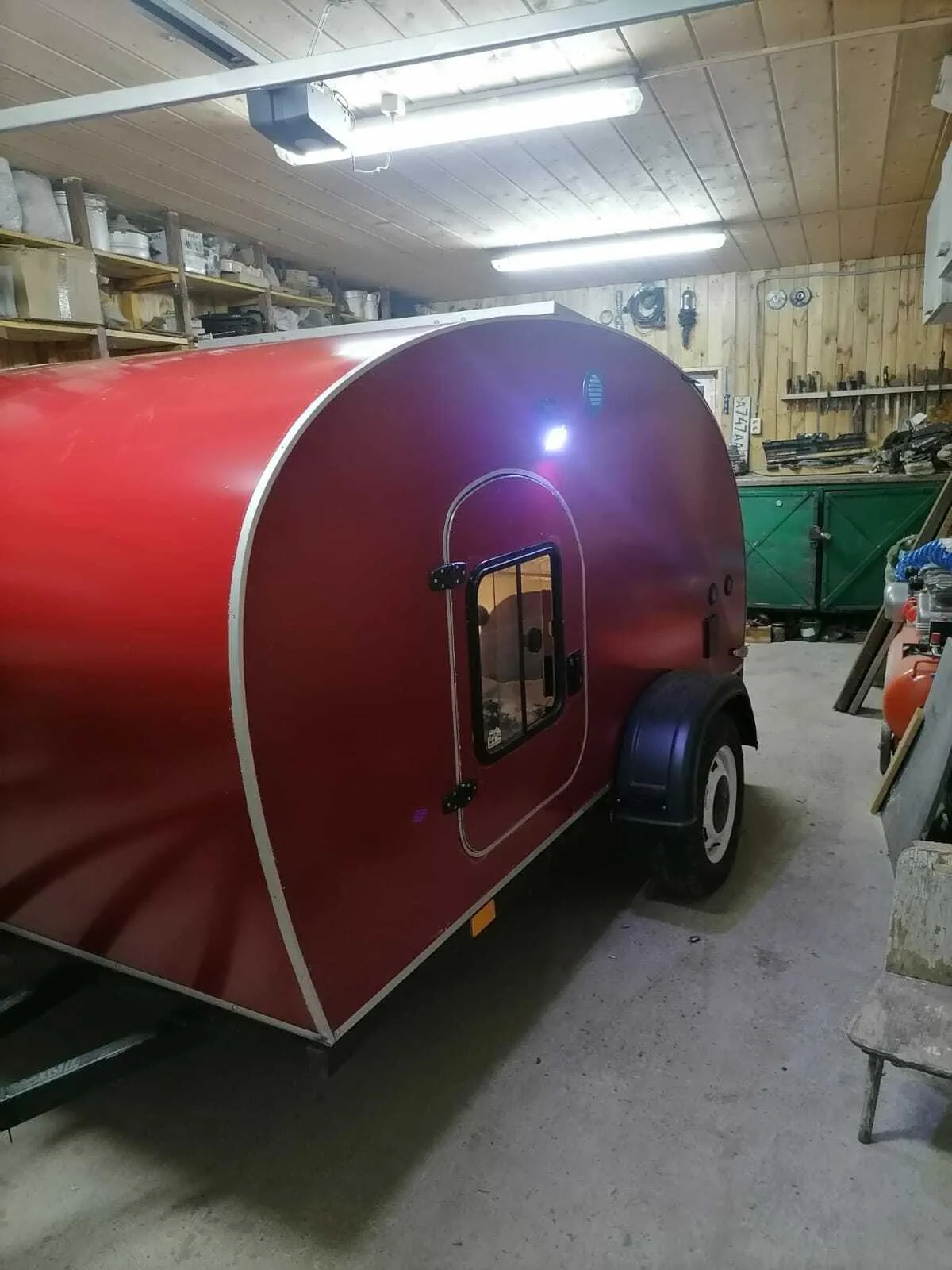

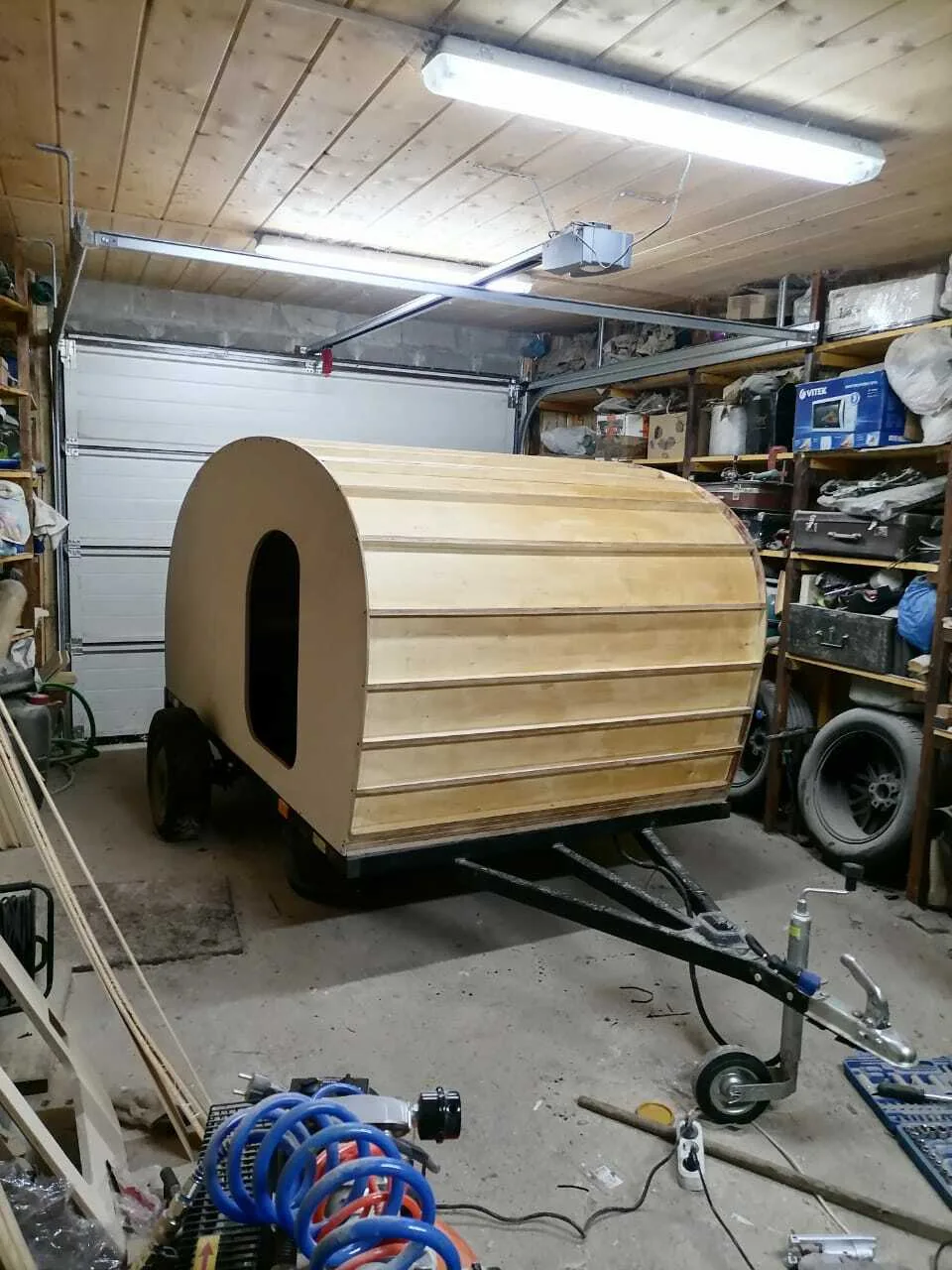

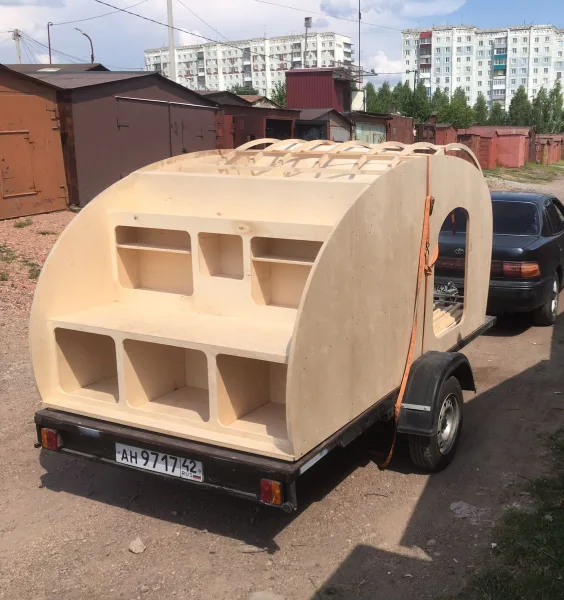

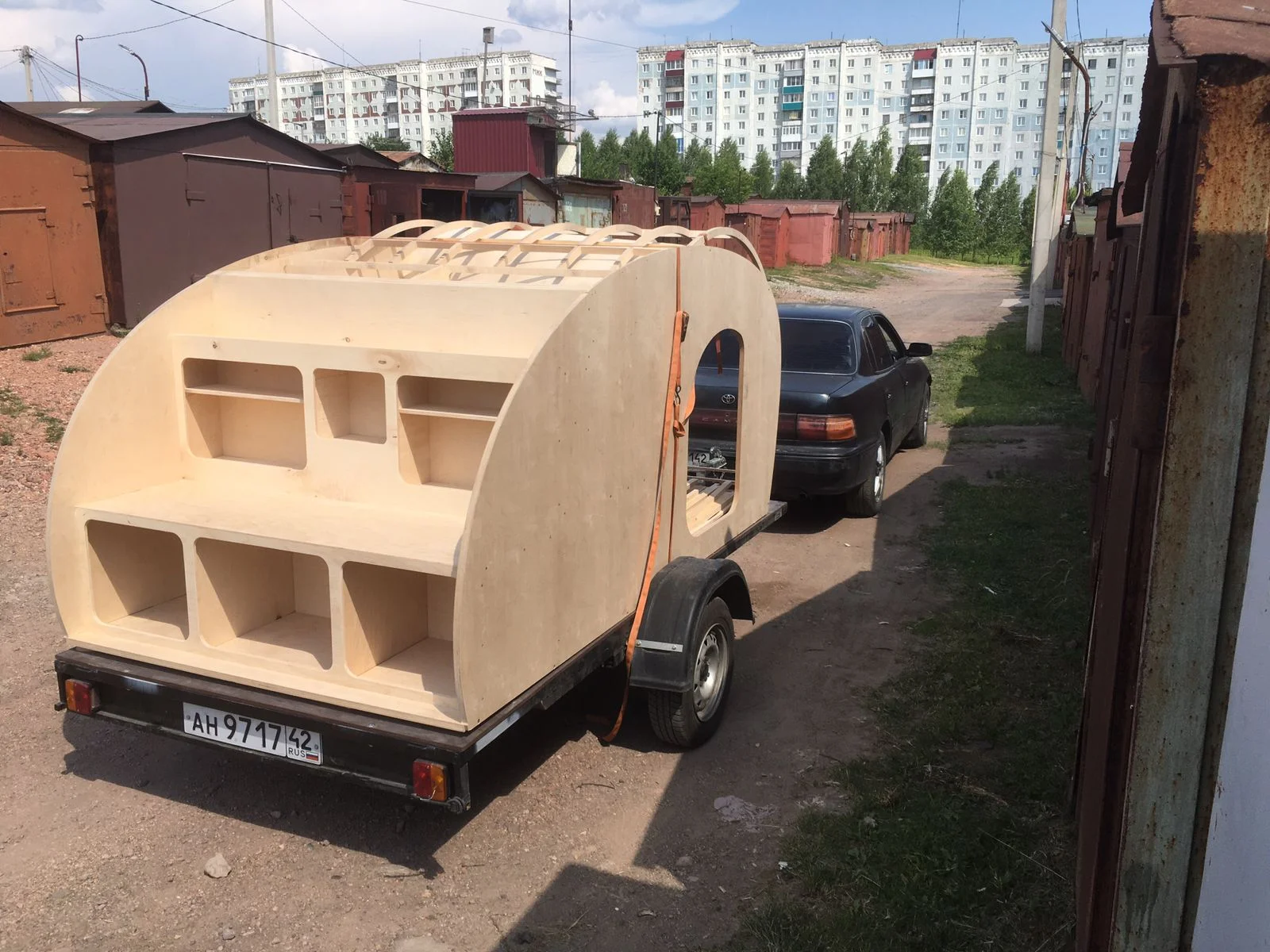

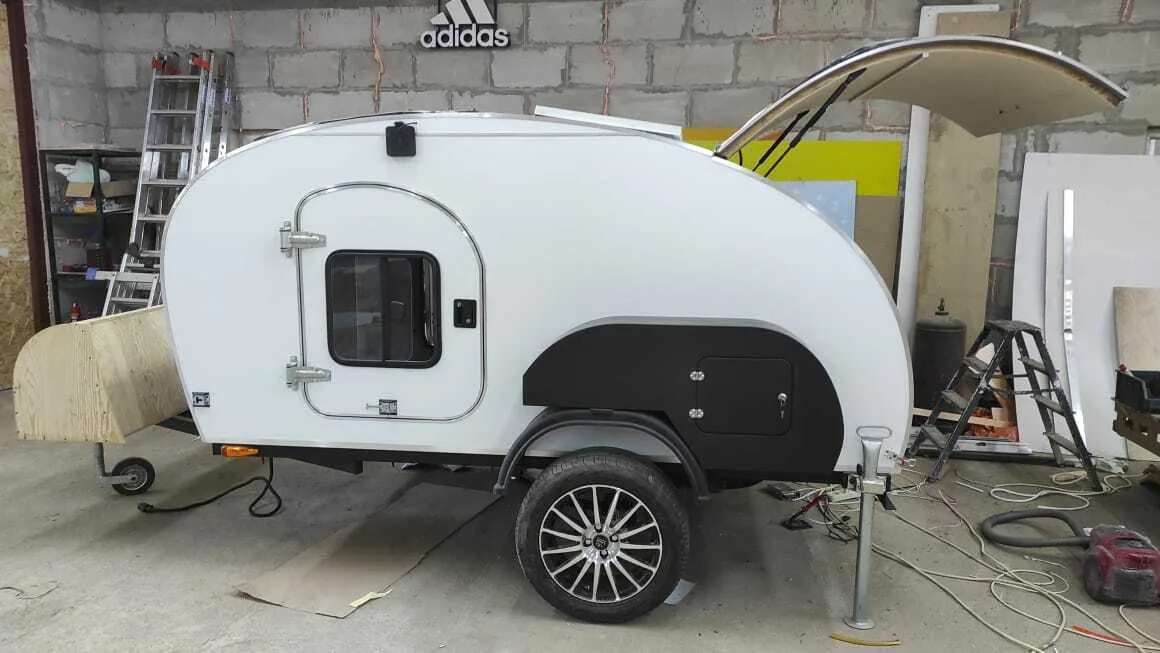

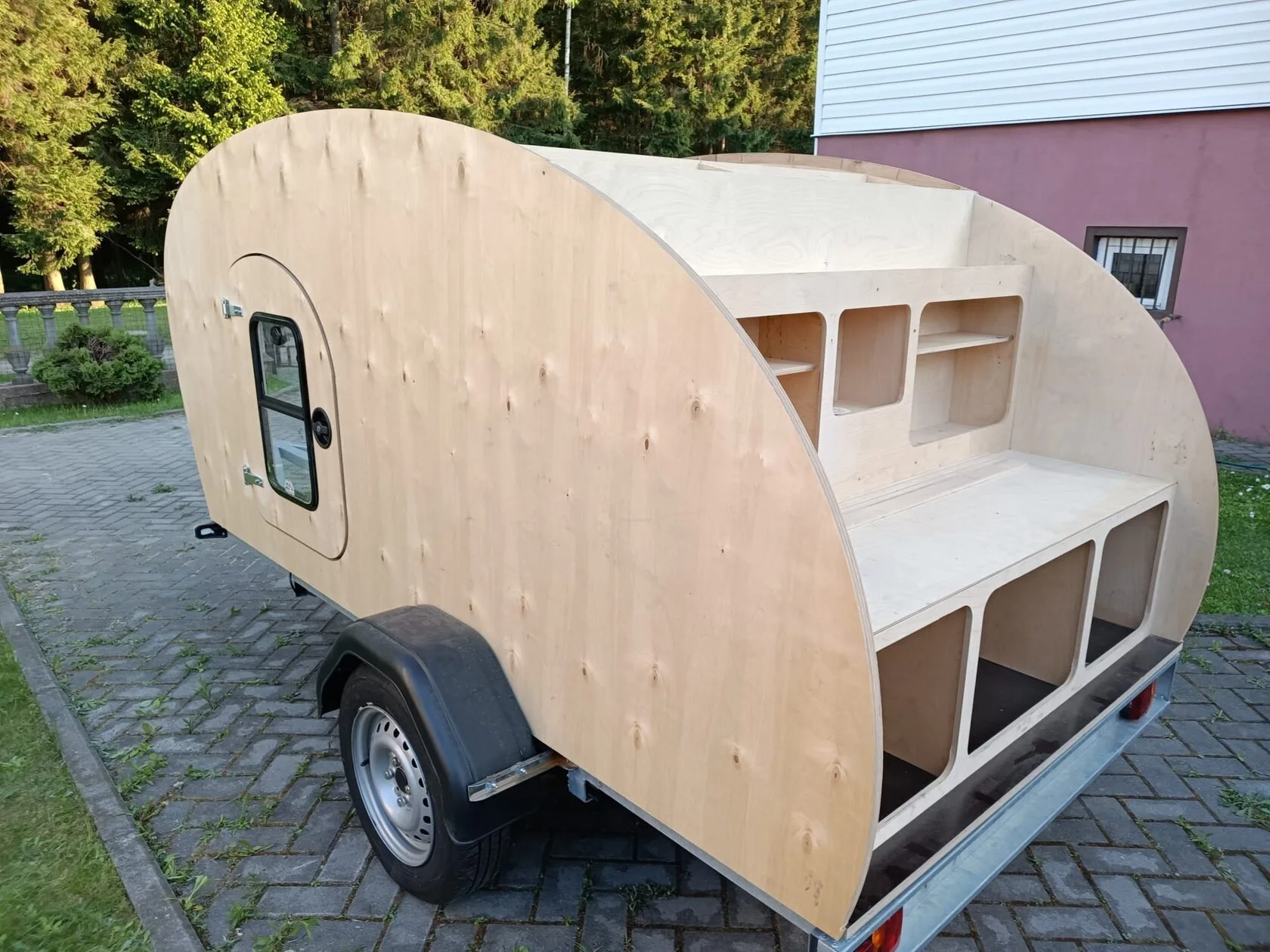

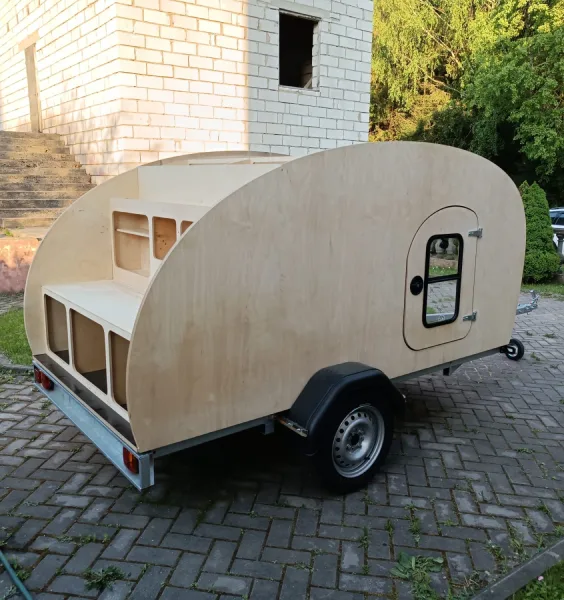

Пример сборки кемпера-прицепа в форме капли DROP

Кемпинг – это возможность максимально близко познакомиться с дикой природой, не отказывая себе в комфорте.

Обзор проекта

Что представляет собой проект?

Разработанный короб со всем внутренним наполнением (кровать, фасады, перегородки, кухня, закладные под холодильник (при его наличии в проекте), места для расположения органов управления и т.д.). Т.е. приобретая данный проект и сделав раскрой всех деталей на ЧПУ фрезере, Вы получаете готовый короб, который необходимо доукомплектовать для комфортного путешествия, а именно: водо/электроснабжение, фурнитура, отделка внутренняя и внешняя, матрасы и т.д.

Данных комплектующих в проекте нет, но будут даны ориентиры (ссылки) на элементы, которые были использованы при разработке проекта, такие как: окна, уплотнители, чем и как обшить снаружи (несколько вариантов), холодильник и направляющие под него, замок (нет врезки в проекте), бак. Все остальное подбирается исходя из своих потребностей, бюджета и вкусовых предпочтений. При необходимости, можно комплектующие оцифровать (например выбрали раковину и не уверены что она подойдет), в этом случае необходимо предоставить все габариты, это будет переведено в 3D модель (оцифровано) и после будет примерна на модуль в электронной модели (обсуждается отдельно).

Что входит в комплект

Перечень основной документации, подготовленной по данному проекту.

PDF

Полный комплект рабочих чертежей

Все чертежи предоставляются в формате PDF (готовые к печати на листах формата A3 и A4).

DXF

Файлы для резки (DXF)

Векторные контуры для лазерной, плазменной, фрезерной и гидроабразивной резки с ЧПУ.

Сборочные чертежи

Подробные инструкции по каждому узлу, наглядные схемы монтажа всех элементов с указанием мест установки деталей и узлов.

Список деталей

Технические характеристики и приобретенные компоненты*.

Основные характеристики кемпера

Общие габариты, мм (без рамы) — 2822д х 1270в х 1500ш;
Общие габариты с рундуками, мм (без рамы) — 3172д х 1270в х 1900ш;
Весь кемпер изготавливается из фанеры, все детали вписываются в стандартные размеры листа;

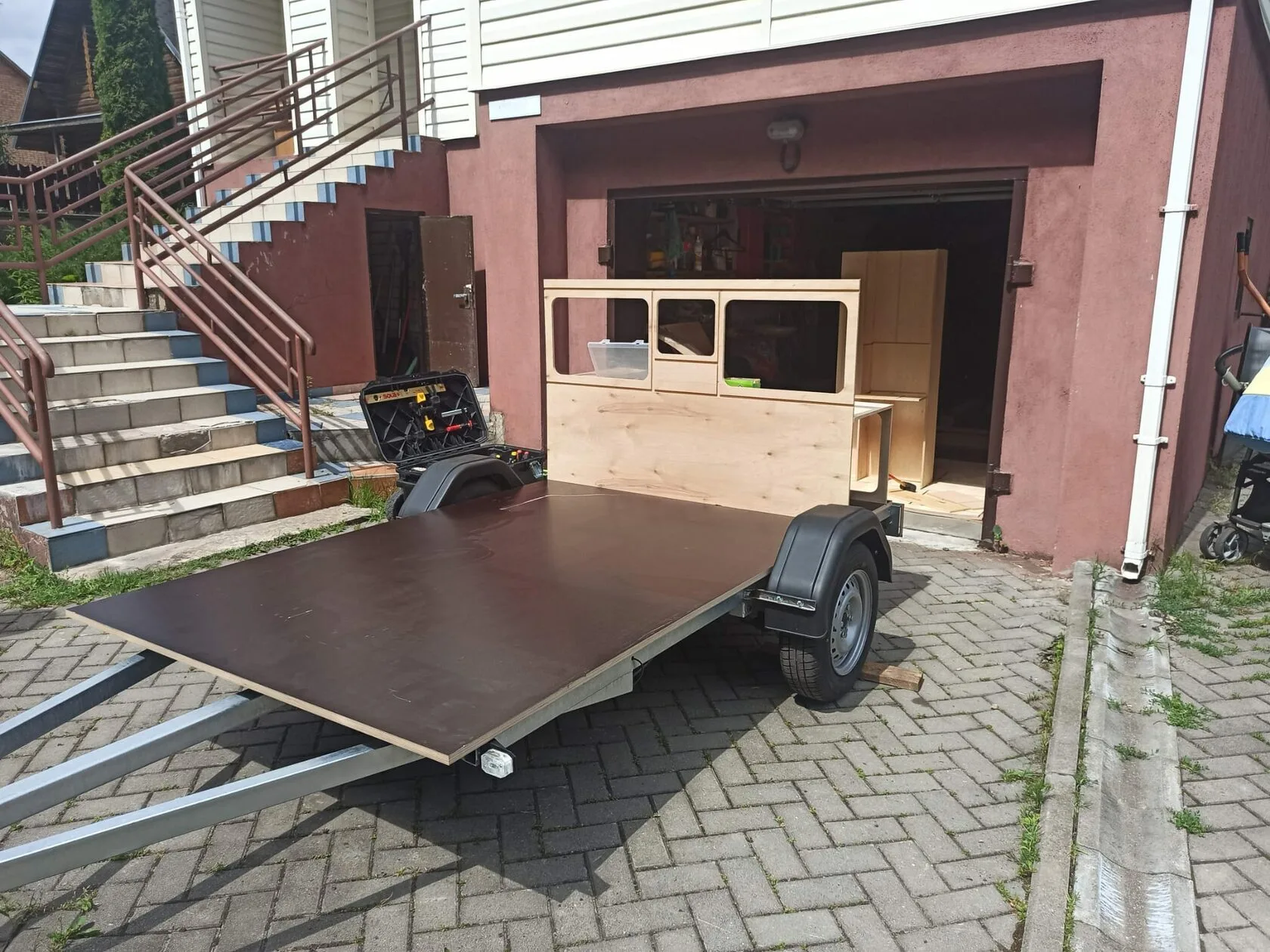

Рама (чертежи) продается отдельно;

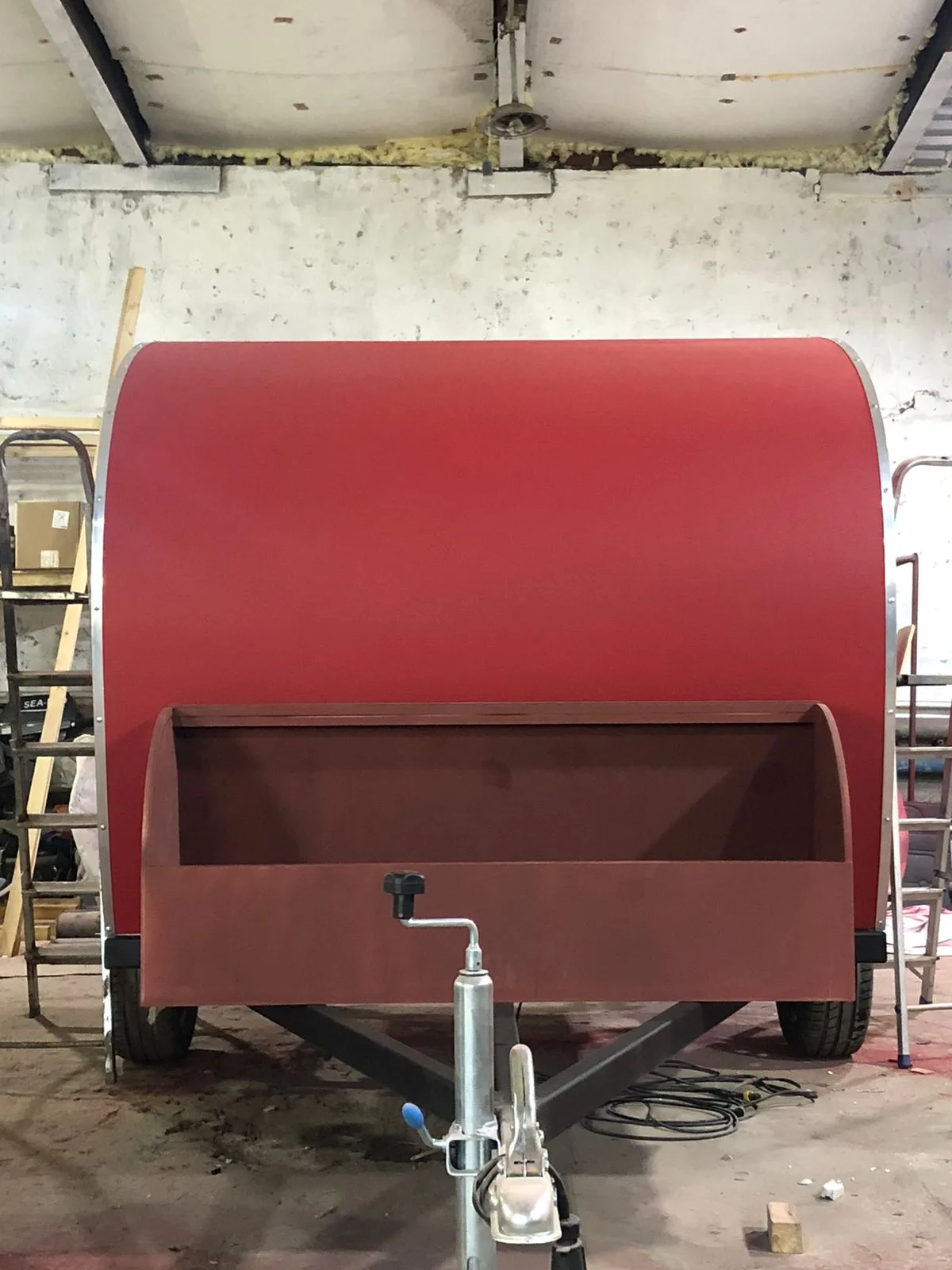

3 вместительных модульных рундука (1 спереди и два по бокам при максимальной комплектации, рундуки в стоимость проекта не входят).

Данная модель имеет следующие параметры

6 вместительных ящиков (на кухне);

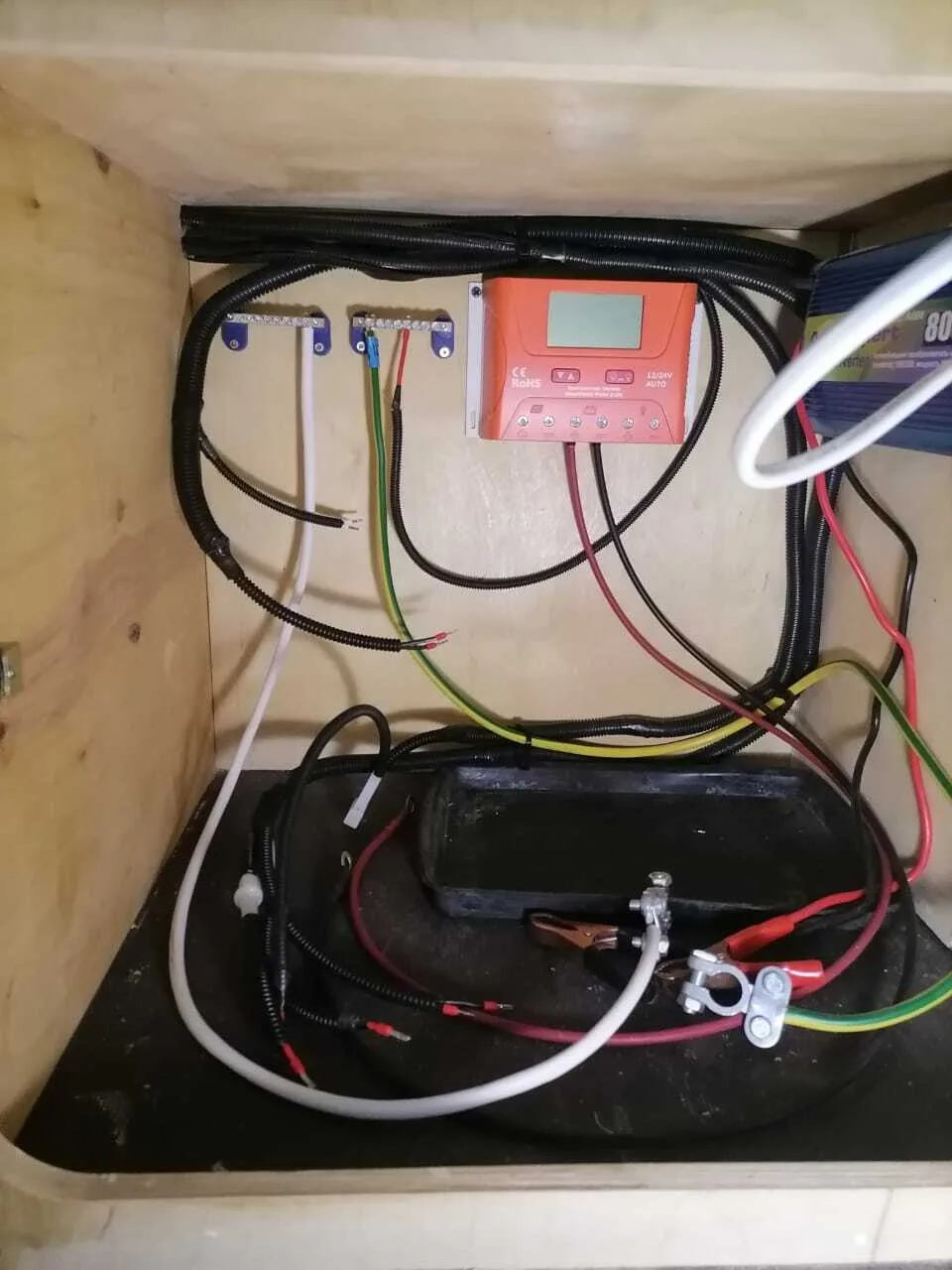

Место под панель (USB и т.д.);
Глубина столешницы 430 мм;
Откидное детское спальное место 538х1450 мм;
Полноценное двухспальное место 2000х1480 мм.

Используемые толщины и форматы фанеры

21 мм 3000х1500 мм или 2440х1220 мм;
12 мм 1525х1525 мм;
4 мм 1525х1525 мм или 3000х1500 мм.

Особенности модели

Компактность: Общая длина модуля всего 2822 мм. Это обеспечивает минимальный вес и отличную аэродинамику. Такой кемпер практически не ощущается за автомобилем.
Вместимость (2+1): Несмотря на скромные размеры, внутри размещается полноценная кровать (2000х1480 мм) и откидная детская полка (538х1450 мм).

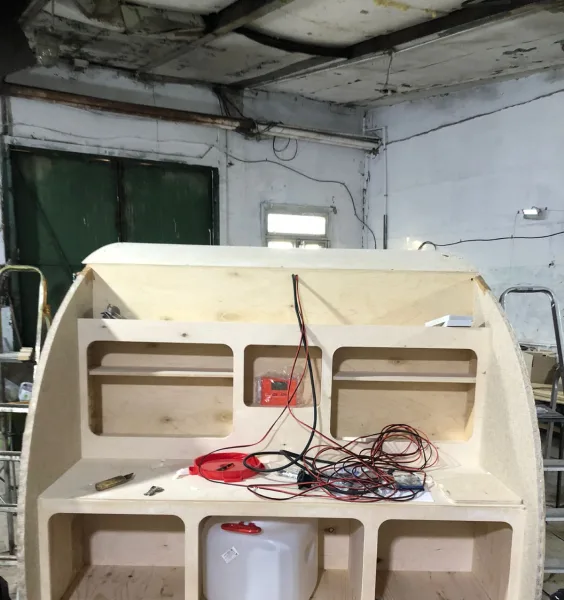

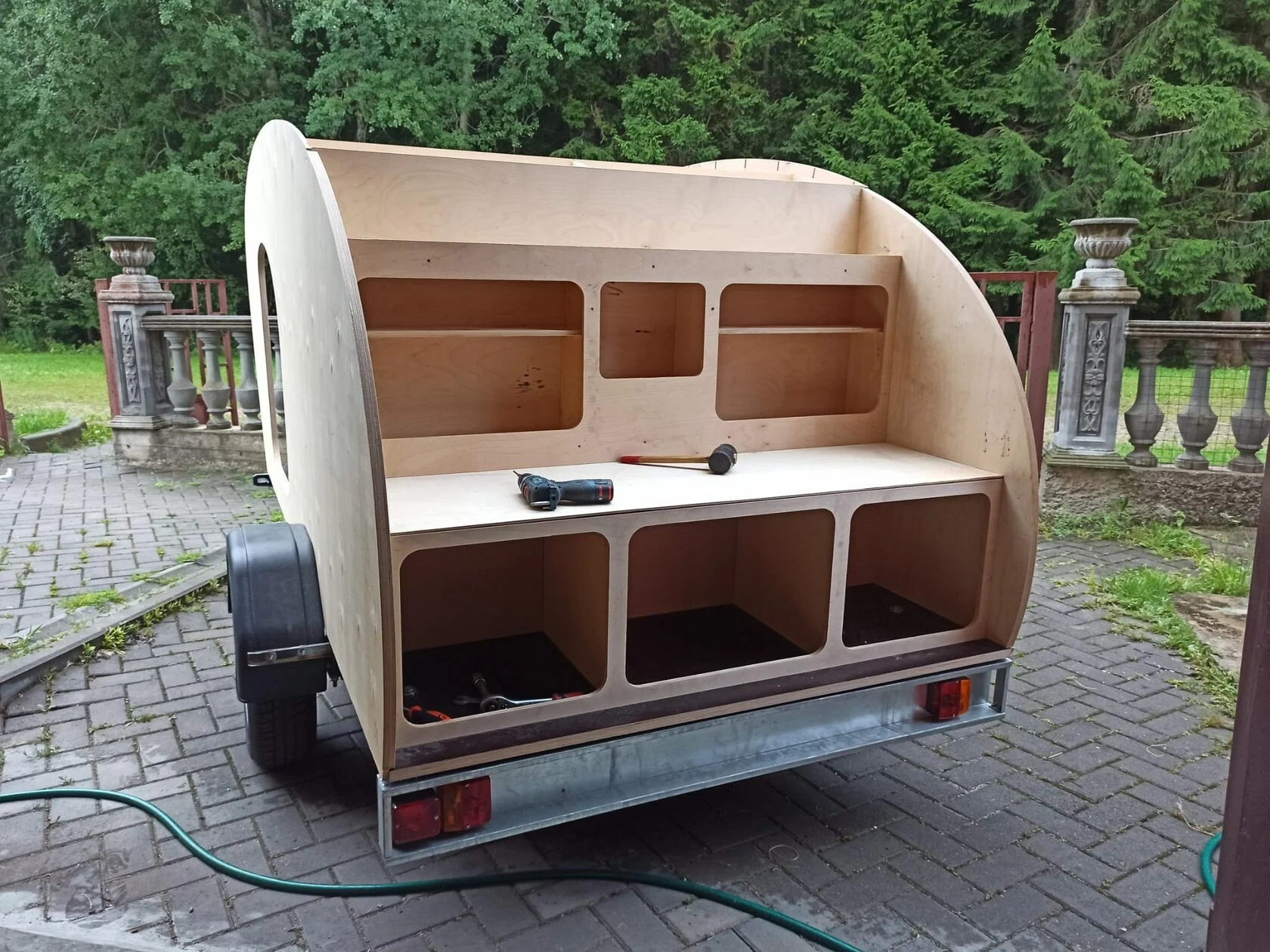

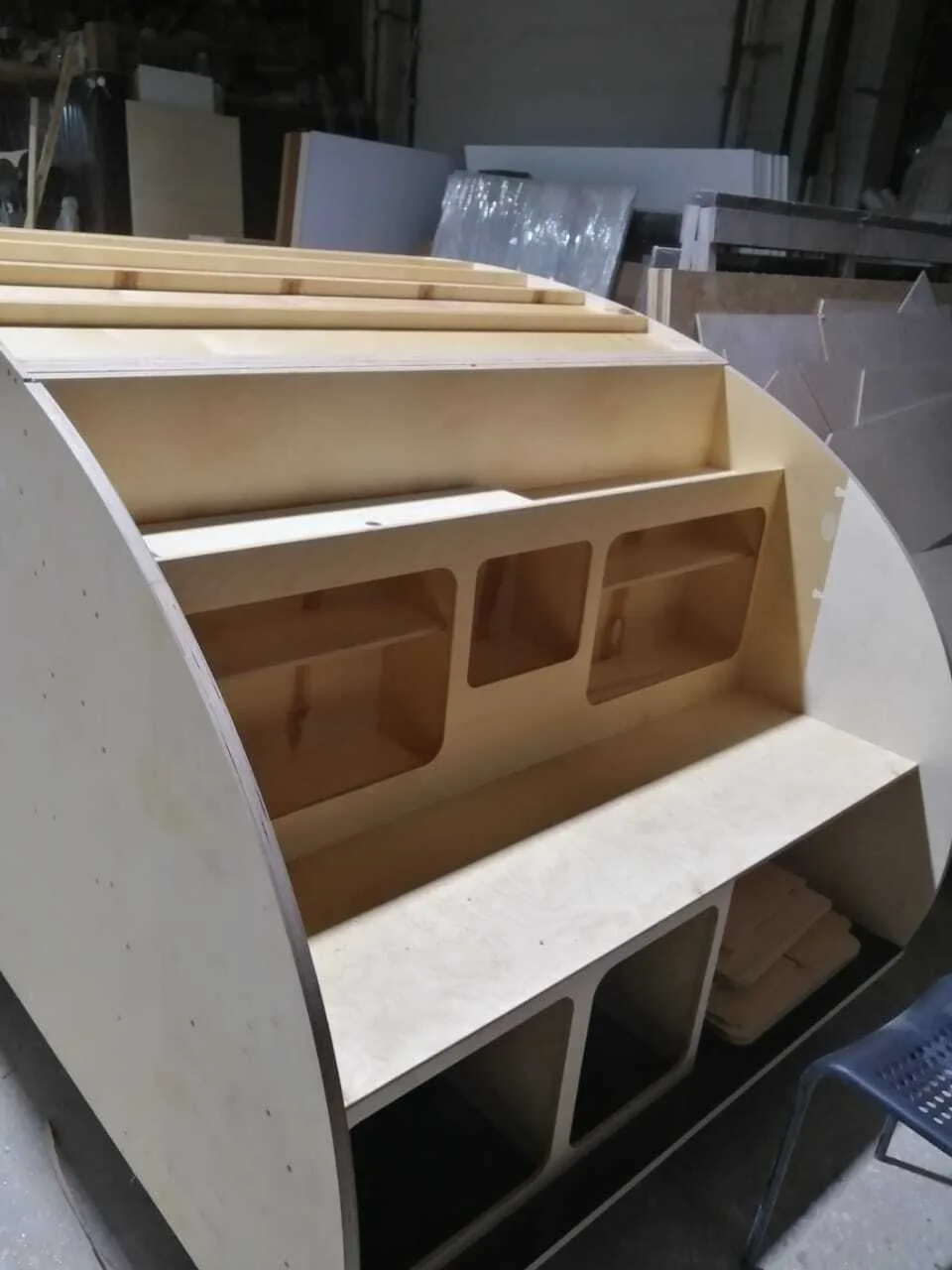

Кухня: Эргономичный кухонный блок с глубиной столешницы 430 мм. Оснащен 6 вместительными ящиками для посуды и провизии.
Материалы и Технология: Конструкция полностью разработана под стандартные размеры листов фанеры. Детали вписываются в формат, что упрощает закупку материала.
