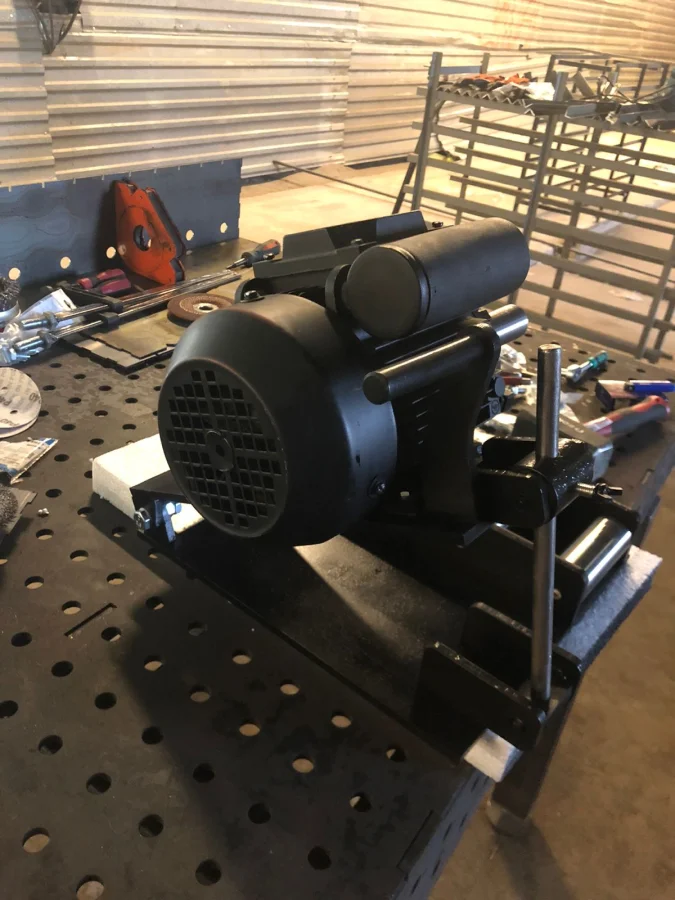

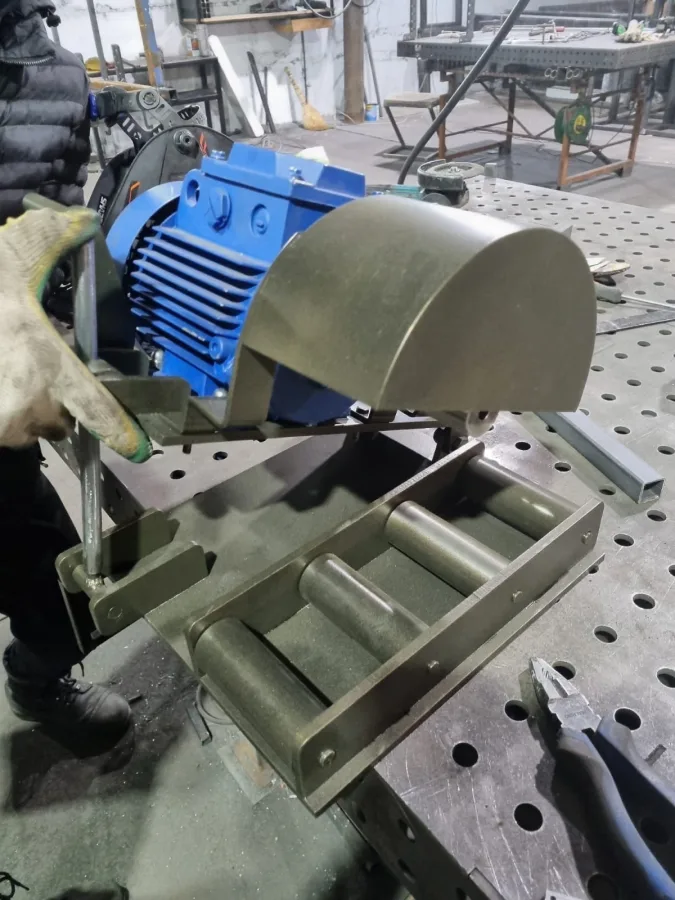

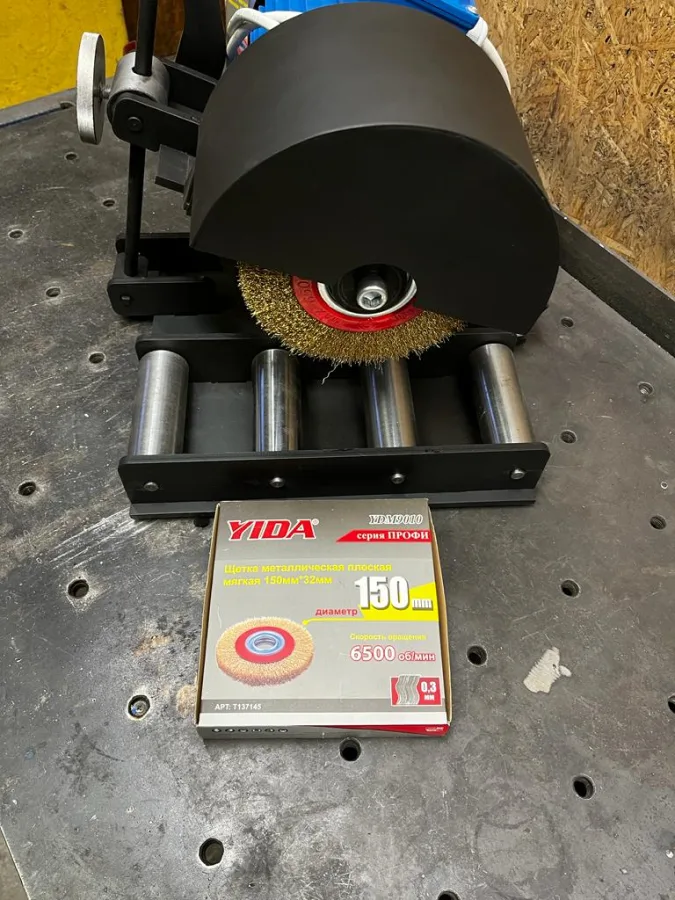

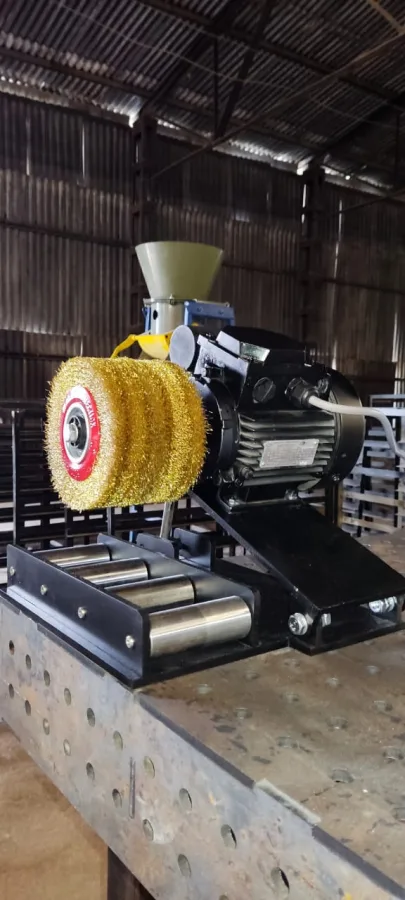

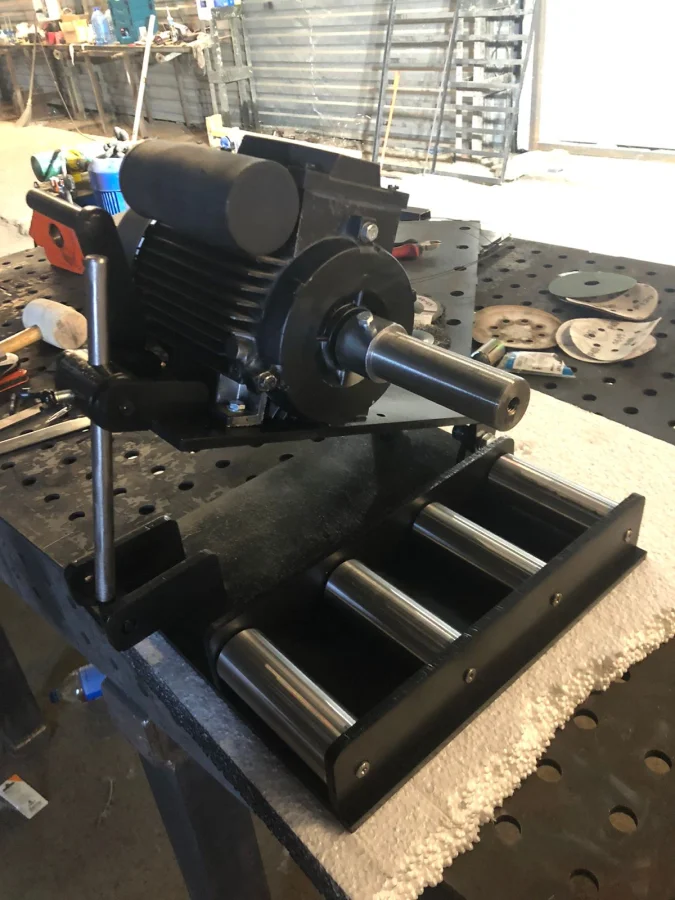

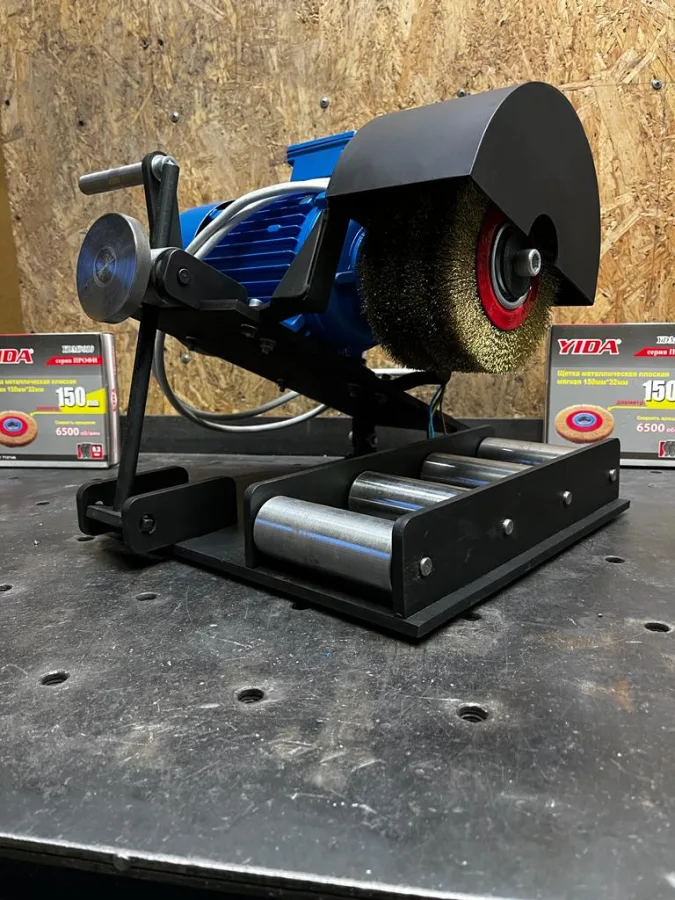

Пример сборки зачистного станка / машины для очистки поверхностей
Соберите профессиональное оборудование для мастерской своими руками. От ленточных шлифовальных машин и сварочных столов до гидравлических прессов и тележек для инструментов – каждая чертежная схема оптимизирована для лазерной резки, фрезерования с ЧПУ и простой сборки.
Обзор проекта
Что представляет собой проект?
Станок идеально подходит для небольшой мастерской или малого производства. Прост в эксплуатации и сборке, и неприхотлив в обслуживании, а в конструкции станка применены простые и эффективные решения. Вся сборка шип-паз, каждая деталь встает на свое место. Сборка максимально простая.
Конструкция специально адаптирована для производства в условиях обычной мастерской: мы постарались уйти от сложных фрезерных работ, сделав упор на доступные материалы и простые детали.
Что входит в комплект
Перечень основной документации, подготовленной по данному проекту.
Полный комплект рабочих чертежей
Все чертежи предоставляются в формате PDF (готовые к печати на листах формата A3 и A4).
Файлы для резки (DXF)
Векторные контуры для лазерной, плазменной, фрезерной и гидроабразивной резки с ЧПУ.
Сборочные чертежи
Подробные инструкции по каждому узлу, наглядные схемы монтажа всех элементов с указанием мест установки деталей и узлов.
Список деталей
Технические характеристики и приобретенные компоненты*.
Технические характеристики
- Двигатель 1,1 кВт на 3000 об/мин на лапах;
- Рабочее поле 110х100 мм;
- Общие габариты, мм: — 388х380х280 (в сложенном состоянии).
