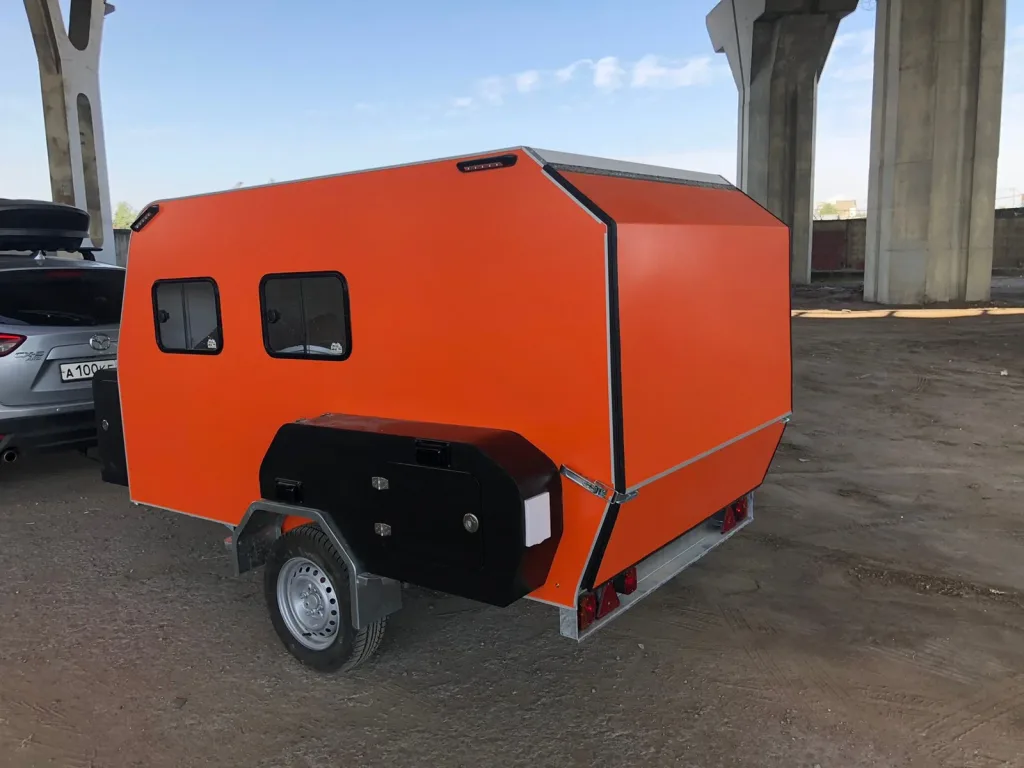

Прицеп-дача. FamComfort V1

Описание товара

Пакет документации разработан для мелкосерийного производства или единичной сборки.

О модели «FamComfort V1»: Популярная модель с угловатым кузовом типа Squaredrop. Благодаря прямым формам, этот кемпер предлагает гораздо больше внутреннего объема и высоты потолка (1242 мм), чем классические капли. Проект идеально подходит для постройки на базе стандартного заводского прицепа с размером платформы 2500х1500 мм.

Главная инженерная особенность — Двойной пол (90 мм): Конструкция предусматривает фальшпол высотой 90 мм. Это открывает огромные возможности:

• Система отопления: Вы можете проложить воздуховоды от автономного отопителя внутри пола. Теплый воздух будет равномерно прогревать салон снизу вверх. Это гарантирует сухой салон без конденсата и плесени даже в холодную погоду.
• Скрытое хранение: Пространство можно использовать как нишу для длинномерных предметов (лыжи, удочки, складная мебель).

Данная модель имеет следующие параметры:

• 9 вместительных ящиков (на кухне);
• 4 ящика в салоне (2 в зоне головы и 2 над детской полкой);
• Глубина столешницы 506 мм;
• Откидное детское спальное место 588х1440 мм;
• Полноценное двухспальное место 2000х1480 мм;
• 2 открытые полки в салоне;
• Высота внутри — 1242 мм;
• Двойной пол (можно использовать как доп. пространство).

Используемые толщины и форматы фанеры:

• 18 мм 3000х1500 мм или 2440х1220 мм;
• 12 мм 1525х1525 мм;
• 4 мм 1525х1525 мм или 3000х1500 мм.

Основные характеристики кемпера:

• Общие габариты, мм (без рамы) — 2858д х 1401в х 1496ш;
• Весь кемпер изготавливается из фанеры, все детали вписываются в стандартные размеры листа;
• Рама (чертежи) продается отдельно.

Карты раскроя (Nesting) в комплекте. В состав проекта включены профессиональные карты раскроя — оптимизированные схемы раскладки деталей на листы. Это инженерное решение позволяет вам заранее точно рассчитать бюджет на материалы, избежав лишних закупок, и существенно снизить стоимость услуг ЧПУ-резки, так как вы предоставляете производству не разрозненные векторы, а готовую схему компоновки, адаптированную под доступные форматы фанеры.

Что представляет собой проект? Разработанный короб со всем внутренним наполнением (кровать, фасады, перегородки, кухня, закладные под холодильник (при его наличии в проекте), места для расположения органов управления и т.д.). Т.е. приобретая данный проект и сделав раскрой всех деталей на ЧПУ фрезере, Вы получаете готовый короб, который необходимо доукомплектовать для комфортного путешествия, а именно: водо/электроснабжение, фурнитура, отделка внутренняя и внешняя, матрасы и т.д.

Данных комплектующих в проекте нет, но будут даны ориентиры (ссылки) на элементы, которые были использованы при разработке проекта, такие как: окна, уплотнители, чем и как обшить снаружи (несколько вариантов), холодильник и направляющие под него, замок (нет врезки в проекте), бак. Все остальное подбирается исходя из своих потребностей, бюджета и вкусовых предпочтений. При необходимости, можно комплектующие оцифровать (например выбрали раковину и не уверены что она подойдет), в этом случае необходимо предоставить все габариты, это будет переведено в 3D модель (оцифровано) и после будет примерна на модуль в электронной модели (обсуждается отдельно).

3D модель в состав проекта не входит и не продается!
