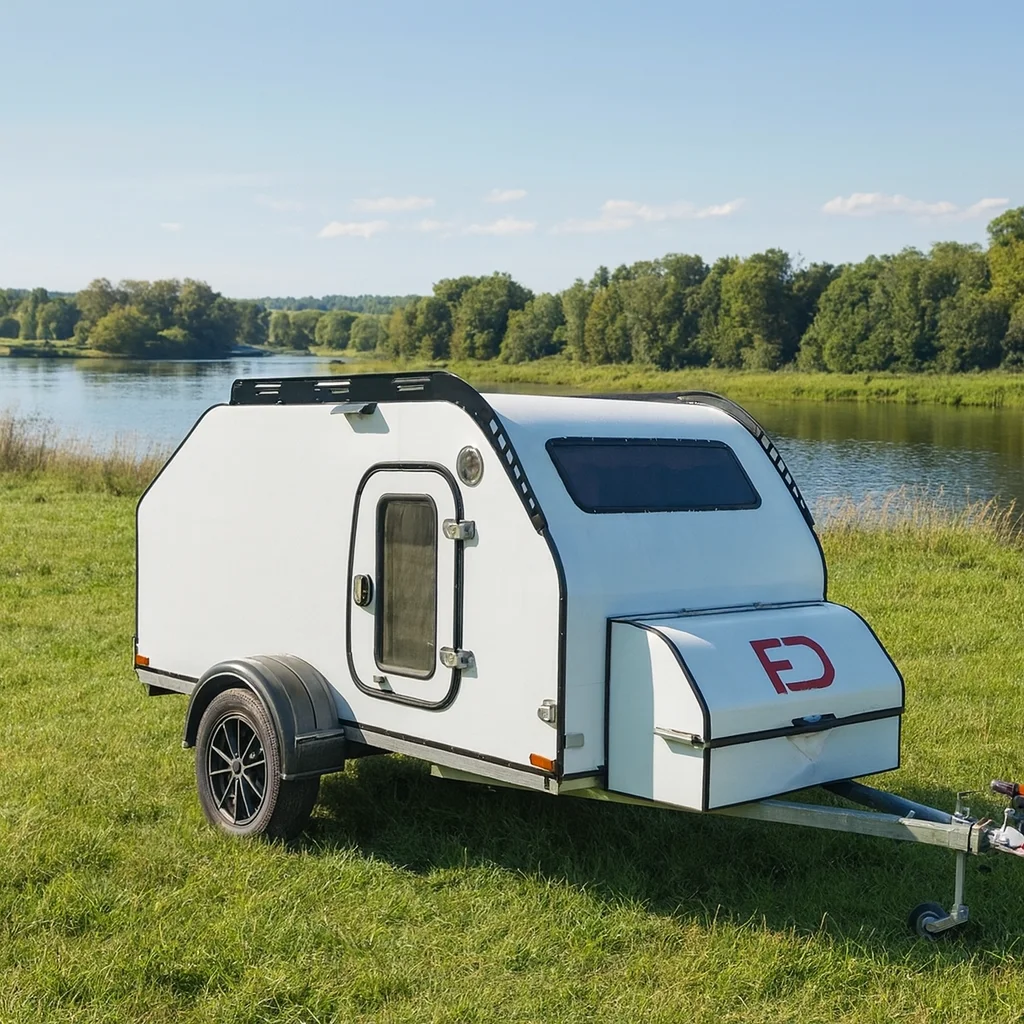

Прицеп-кемпер «SOLAR» v2

Описание товара

Пакет документации разработан для мелкосерийного производства или единичной сборки.

Внимание! Вы приобретаете профессиональную инженерную документацию для изготовления, а не готовый прицеп.

О модели «Solar V2» (Family Max): Это самая вместительная версия в семействе Solar, спроектированная для путешествий вчетвером. Мы полностью переработали компоновку салона и кухни, отталкиваясь от нового оборудования.

Главные инженерные изменения:

• Революция на Кухне (Продольная компоновка): Мы развернули холодильник (30 л) продольно. Это решение позволило кардинально увеличить глубину столешницы до рекордных 645 мм! Теперь у вас огромная рабочая зона. Холодильник выезжает на направляющих скрытого монтажа (эстетично и надежно). Сохранено 5 вместительных ящиков + лоток для приборов.
• Вместимость 4 человека (2+2): Изменение геометрии кухни потребовало полной переработки салона, что позволило организовать 4 спальных места:
  • Взрослые: Полноценное двуспальное место 1960х1480 мм.
  • Дети: Два детских места — одно поперечное откидное (558х1450 мм) и одно продольное (556х1300 мм).
• Монолитный корпус: Стены и пол выполняются из фанеры толщиной 18 мм, что обеспечивает высокую жесткость.
• Климат: Крыша имеет утепление 38 мм (защита от перегрева летом).

Данная модель имеет следующие параметры:

• 5 вместительных ящиков над столешницей (на кухне) + 1 малый выкатной под столовые приборы;
• 1 ящик под коммуникации и бака с левой стороны;
• 1 выкатной ящик под холодильник объемом 30 л (на направляющих скрытого монтажа);
• 2 больших ящика внутри кемпера;
• 3 ящика за головой, под наклоном (удобно сидеть);
• Утепленная крыша 38 мм, одинарный пол и стены 18 мм;
• 3 вместительных модульных рундука (1 спереди и два по бокам, покупаются отдельно);
• Глубина столешницы 645 мм;
• Поперечное откидное детское спальное место 558х1450 мм;
• Продольное детское спальное место 556х1300 (1884 до стенки кухни) мм;
• Полноценное двухспальное место 1960х1480 мм;
• Можно установить окно над головой;
• Рейлинги вдоль кемпера для установки багажника или солнечной панели.

Данную модель можно изготовить из форматов листа 1525х1525, стены и пол сращиваются по специальной технологии.

Используемые толщины и форматы фанеры:

• 18 мм, формат 3000х1500 мм — 3 листа (1 из которых влагостойкий) ИЛИ формат 2440х1220 мм — 5 листов (если с влагостойким полом, то будет много остатка, можно сделать все из влагостойкой);
• 21 мм, формат 1525х1525 — 1 лист;
• 12 мм, формат 1525х1525 — 7 листов;
• 4 мм на обшивку — посчитать исходя из общей длины «/» на формат листа.

Карты раскроя (Nesting) в комплекте. В состав проекта включены профессиональные карты раскроя — оптимизированные схемы раскладки деталей на листы. Это инженерное решение позволяет вам заранее точно рассчитать бюджет на материалы, избежав лишних закупок, и существенно снизить стоимость услуг ЧПУ-резки, так как вы предоставляете производству не разрозненные векторы, а готовую схему компоновки, адаптированную под доступные форматы фанеры.

Основные характеристики кемпера:

• Общие габариты, мм (без рамы) — 2950д х 1364в х 1500ш;
• Общие габариты переднего рундука, мм — 903д х 500ш (630 с местом под бак отопителя) х 478в;
• Весь кемпер изготавливается из фанеры, все детали вписываются в стандартные размеры листа или при необходимости сращиваются;
• Рама (чертежи) продается отдельно.

Что представляет собой проект? Разработанный короб со всем внутренним наполнением (кровать, фасады, перегородки, кухня, закладные под холодильник (при его наличии в проекте), места для расположения органов управления и т.д.). Т.е. приобретая данный проект и сделав раскрой всех деталей на ЧПУ фрезере, Вы получаете готовый короб, который необходимо доукомплектовать для комфортного путешествия, а именно: водо/электроснабжение, фурнитура, отделка внутренняя и внешняя, матрасы и т.д.

Данных комплектующих в проекте нет, но будут даны ориентиры (ссылки) на элементы, которые были использованы при разработке проекта, такие как: окна, уплотнители, чем и как обшить снаружи (несколько вариантов), холодильник и направляющие под него, замок (нет врезки в проекте), бак. Все остальное подбирается исходя из своих потребностей, бюджета и вкусовых предпочтений. При необходимости, можно комплектующие оцифровать (например выбрали раковину и не уверены что она подойдет), в этом случае необходимо предоставить все габариты, это будет переведено в 3D модель (оцифровано) и после будет примерна на модуль в электронной модели (обсуждается отдельно).

3D модель в состав проекта не входит и не продается!
